围护工程施工方案1VIP免费

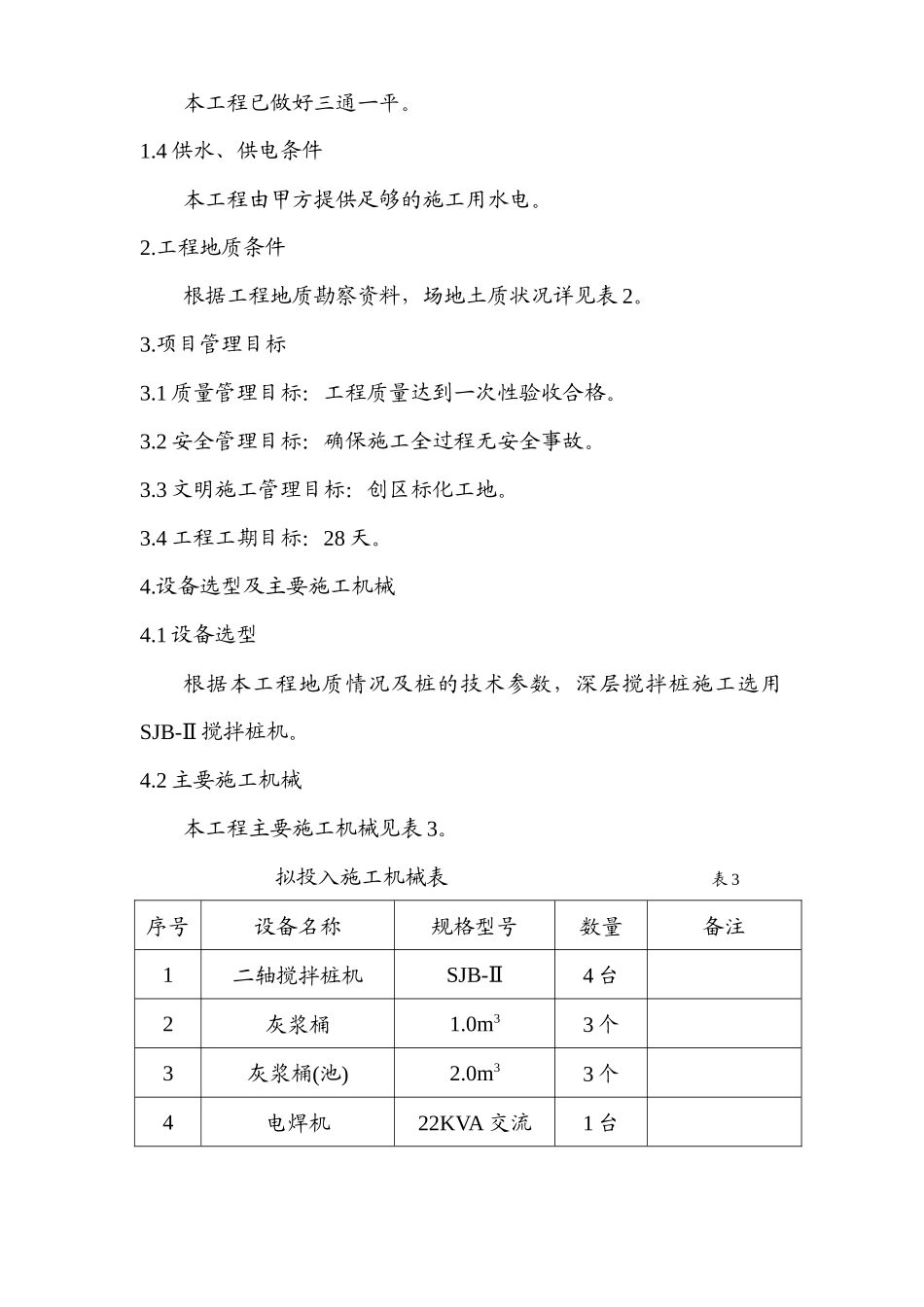

编制依据：1、地下车库围护结构平面图图号012、地下车库围护结构剖面图图号023、基坑围护方案4、DGJ08--11-1999《地基基础设计规范》S、CJ79--2002《建筑地基处理技术规范》6、GB50202-2002《建筑地基基础施工质量验收规范》7、CECS96：97《基坑土钉支护技术规程》1.工程概况1.1工程概况拟建工程位于浦东新区莱阳路，由9幢6层住宅楼及一地下车库组成，基础采用复合桩基。地下车库基底标高-5.95m，自然地面标高为-l.0m，实际开挖深度为4.95m。场地内存在较多暗浜。根据场地周边情况及基坑开挖情况，基坑围护采用重力式挡土墙、复合土钉墙、单(双)排搅拌桩隔水封闭等围护方式。建设单位：上海中星(集团)有限公司设计单位：同济大学建筑设计研究院监理单位：上海正信建设工程管理有限公司施工单位：甘肃省第五建筑工程公司(沪)1.2工程量（见表1）设计工程量情况表表1类型根数（根）桩顶标高（m）桩底标高（m）桩长（m）方量（m3）空钻方量（m3）备注深层搅拌桩1-1269-1.00-14.5013.502549桩径为双头φ700；水泥掺量13%522-1.00-12.5011.5042142-2260-2.50-13.5011.002007.722743-390-3.90-13.9010.006321834-4149-2.34-8.346.00628140内加固270-5.90-10.905.0094893932#267-2.34-8.446.101143252合计182712121.721788土钉支护一层土钉313三层土钉550二层土钉1161.3场地条件本工程已做好三通一平。1.4供水、供电条件本工程由甲方提供足够的施工用水电。2.工程地质条件根据工程地质勘察资料，场地土质状况详见表2。3.项目管理目标3.1质量管理目标：工程质量达到一次性验收合格。3.2安全管理目标：确保施工全过程无安全事故。3.3文明施工管理目标：创区标化工地。3.4工程工期目标：28天。4.设备选型及主要施工机械4.1设备选型根据本工程地质情况及桩的技术参数，深层搅拌桩施工选用SJB-Ⅱ搅拌桩机。4.2主要施工机械本工程主要施工机械见表3。拟投入施工机械表表3序号设备名称规格型号数量备注1二轴搅拌桩机SJB-Ⅱ4台2灰浆桶1.0m33个3灰浆桶(池)2.0m33个4电焊机22KVA交流1台5经纬仪WILDT21台6水准仪SOKKIAC401台7锚杆冲击机8空压机9喷射混凝土机10砂浆搅拌机11压浆泵为确保施工正常运行，加强对设备的管、用、养、修动态管理，如发现异常及时采取措施。5.施工工艺及流程5.1施工工艺5.1.1深层搅拌桩施工工艺（1）首先依照施工图纸测放出搅拌桩的内外边线，施工所测放的轴线经复核后应妥善保护，桩位偏差不大于5cm。每根桩施工前，必须校正搅拌轴二个不同方向的垂直度，垂直度偏差不超过1.0%。（2）引测搅拌桩的标高，并在支护范围四周作好标志，并量准搅拌桩钻杆的长度和机高，确保搅拌桩的入土深度。（3）根据搅拌桩内外边线挖样槽，样槽开挖深度：自然地坪向下1.0m左右，样槽开挖宽度为挡土墙宽度的1.1倍。发现障碍物应全部清除干净。（4）预搅下沉时用钢丝绳吊挂在起重机上，用输浆管将储料出罐灰浆泵同深层搅拌桩机接通，待深层搅拌桩机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机借设备自重延导向架搅拌切土下沉，下沉速度可由电机的电流监测表控制，一般不超过0.6m/min。工作电流不应大于70A。如果地层太硬，可从输浆系统补给清水以利钻进。（5）制备水泥浆搅拌浆液须选用32.5mpa普通硅酸盐水泥，待深层搅拌机下沉到一定深度时，即开始按设计确定的配合比拌制水泥浆，待压浆前将水泥浆倒入集料斗中搅拌均匀。（6）喷浆搅拌提升深层搅拌机下沉到达设计深度后，开启灰浆泵将水泥浆从搅拌机中心管不断压入地基中，边喷浆边搅拌，约1-2分钟后上提，直至提出地面完成一次搅拌过程。同时严格按照设计确定的(不大于0.6m/min)提升速度提升深层搅拌机。（7）重复上下搅拌深层搅拌机提升至设计加固桩顶标高时，集料斗中的水泥浆应正好排空。为使软土和水泥浆搅拌均匀，可再次将搅拌机边旋转边沉入土中，至设计加固主体深度后，再将搅拌机边喷浆边搅拌提出地面，再复搅提升，即完成一根柱状加固土体。（8）重力坝桩顶按设计要求插筋。5.1.2复合土钉墙施工工艺（1）机械挖土至土钉高度处20厘米以下；（2）人工用锹、镐修坡防止超挖和欠挖；放样定位挖槽铺设枕木、轨道弃土外...
