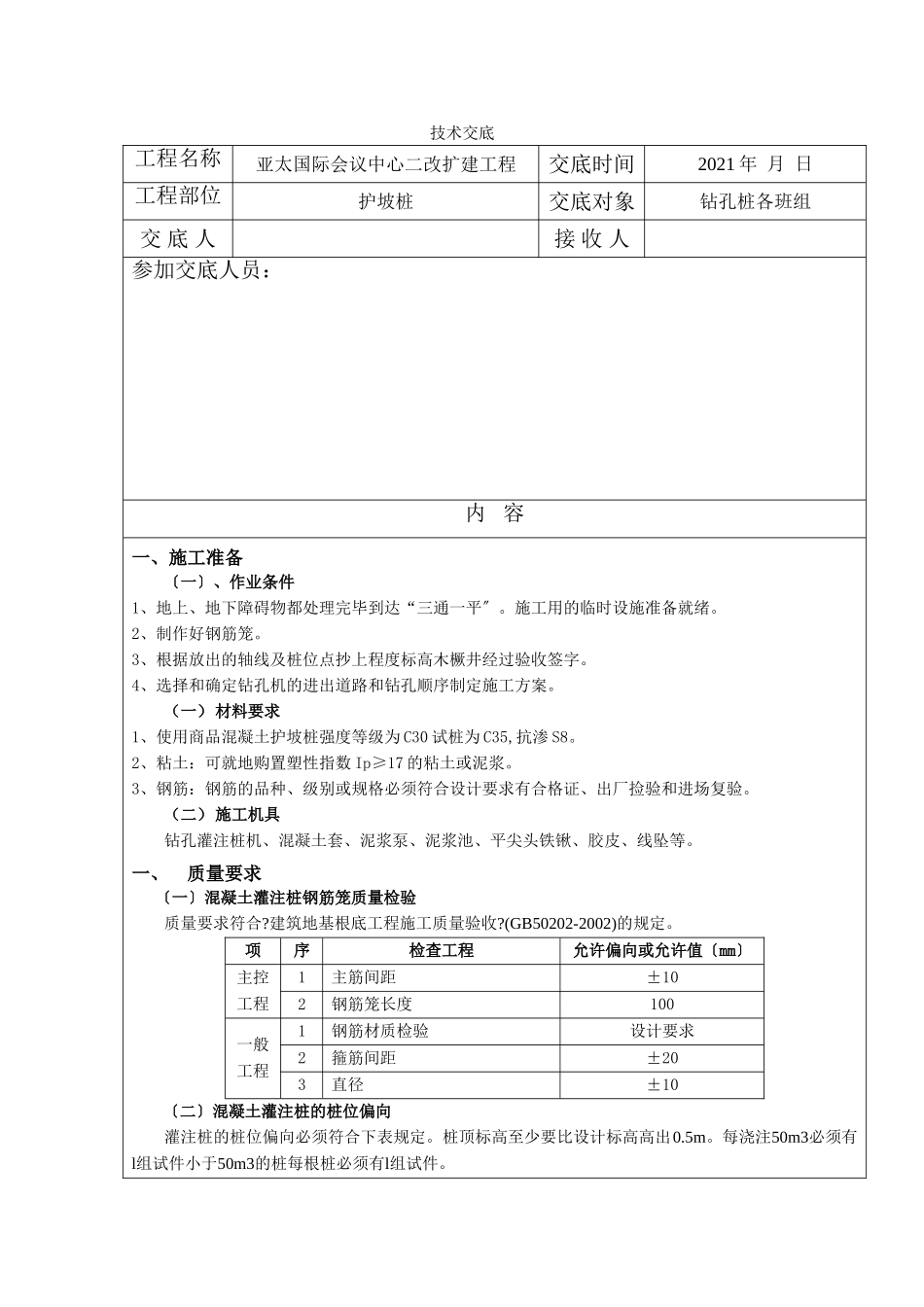

技术交底工程名称亚太国际会议中心二改扩建工程交底时间2021年月日工程部位护坡桩交底对象钻孔桩各班组交底人接收人参加交底人员：内容一、施工准备〔一〕、作业条件1、地上、地下障碍物都处理完毕到达“三通一平〞。施工用的临时设施准备就绪。2、制作好钢筋笼。3、根据放出的轴线及桩位点抄上程度标高木橛井经过验收签字。4、选择和确定钻孔机的进出道路和钻孔顺序制定施工方案。（一）材料要求1、使用商品混凝土护坡桩强度等级为C30试桩为C35,抗渗S8。2、粘土：可就地购置塑性指数Ip≥17的粘土或泥浆。3、钢筋：钢筋的品种、级别或规格必须符合设计要求有合格证、出厂捡验和进场复验。（二）施工机具钻孔灌注桩机、混凝土套、泥浆泵、泥浆池、平尖头铁锹、胶皮、线坠等。一、质量要求〔一〕混凝土灌注桩钢筋笼质量检验质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2002)的规定。项序检查工程允许偏向或允许值〔mm〕主控工程1主筋间距±102钢筋笼长度100一般工程1钢筋材质检验设计要求2箍筋间距±203直径±10〔二〕混凝土灌注桩的桩位偏向灌注桩的桩位偏向必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注50m3必须有l组试件小于50m3的桩每根桩必须有l组试件。序成孔桩径允许偏向〔mm〕垂直度允许偏向〔mm〕桩位允许偏向值〔mm〕1～3根单排桩基垂直于中心线方向和群桩根底的边桩条形桩基沿中心线方向和群桩根底的中间桩1泥浆护壁钻孔桩D≤1000mm±50＜1D/6且不大于100D/4且不大于150D＞1000mm±50100+0.01H150+0.01H注：1.桩径允许偏向的负值是指个别断面。2.采用复打、反插法施工的桩其桩径允许偏向不受上表限制。3.H为施工现场地面标高与桩顶设计标高的间隔D为设计桩径。〔三〕混凝土灌注桩质量质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2002)的规定。项序检查工程允许偏向或允许值主控工程1桩位见上表灌注桩的桩位允许偏向2孔深〔mm〕+3003桩体质量检验按基桩检测技术4混凝土强度设计要求5承载力按基桩检测技术一般工程1垂直度见上表灌注桩的桩位允许偏向2桩径见上表灌注桩的桩位允许偏向3泥浆比重〔粘土或砂性土中〕1.15～1.204泥浆面标高〔高于地下水位〕〔m〕0.5～1.05沉渣厚度：端承桩〔mm〕摩擦桩〔mm〕≤50≤1506混凝土坍落度：水下灌注〔mm〕干施工〔mm〕160～22070～1007钢筋笼安装深度〔mm〕±1008混凝土充盈系数＞19桩顶标高〔mm〕+30,-50需扣除桩顶浮浆层劣质桩体二、工艺流程钻孔机就位→挖泥浆池→制备泥浆→钻孔→钢筋笼制作→排渣→清孔→吊放钢筋笼→灌注砼→导起卸→排泥浆→做试块→成品保护三、操作工艺〔一〕钻孔机就位钻孔机就位时必须保持平稳不发生倾斜、位移为准确控制钻孔深度要在机架上或机上作出控制的标尺以便在施工中进展观测、记录。〔二〕泥浆的制备和处理1、除能自行造浆的土层外泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及土层进展配合比设计本工程购置泥浆。2、泥浆护壁要符合以下规定〔1〕施工间护筒内的泥浆面要高出地下水位1.0m以上在受水位涨落影响时泥浆面要高出水位1.5m以上。〔2〕在清孔过程中要不断置换泥浆直至浇筑混凝土。〔3〕浇筑混凝土前孔底500mm以内的泥浆比重要小于1.2；含砂率≤8；粘度28s。〔4〕在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。〔5〕废弃的泥浆、渣要按环境保护的有关规定处理。〔三〕钻孔调直机架挺杆对好桩位(用对位圈)开动机器钻进出土到达一定深度(视土质和地下水情况)钻孔孔内注入事先调制好的泥浆然后继续进钻。〔四〕钢筋笼制作1、钢筋笼制作：〔1〕钢筋和电焊条规格、型符合设计要求与施工要求。〔2〕焊接质量符合JGJ18-2003要求主筋采用单面搭接焊、焊接长度为10d焊缝上不允许有裂缝、焊瘤焊缝宽度不小于要求II级钢筋电弧焊条必须是E50系列。主筋焊接接头间净距≥35d且不小于50cm。同一截面内主筋接头不大于50接头焊好后要检查焊缝的长度、饱满度合格前方可下沉。〔3〕钢筋笼制作时保证主筋校直加强筋成圆形主筋间距误差小于±10mm箍筋间距误差小于±20mm钢筋笼直径误差±10mm笼长误差±100mm。〔4〕钢筋笼制作搬运吊安过程中必须小...
