电缆穿线技术交底VIP免费

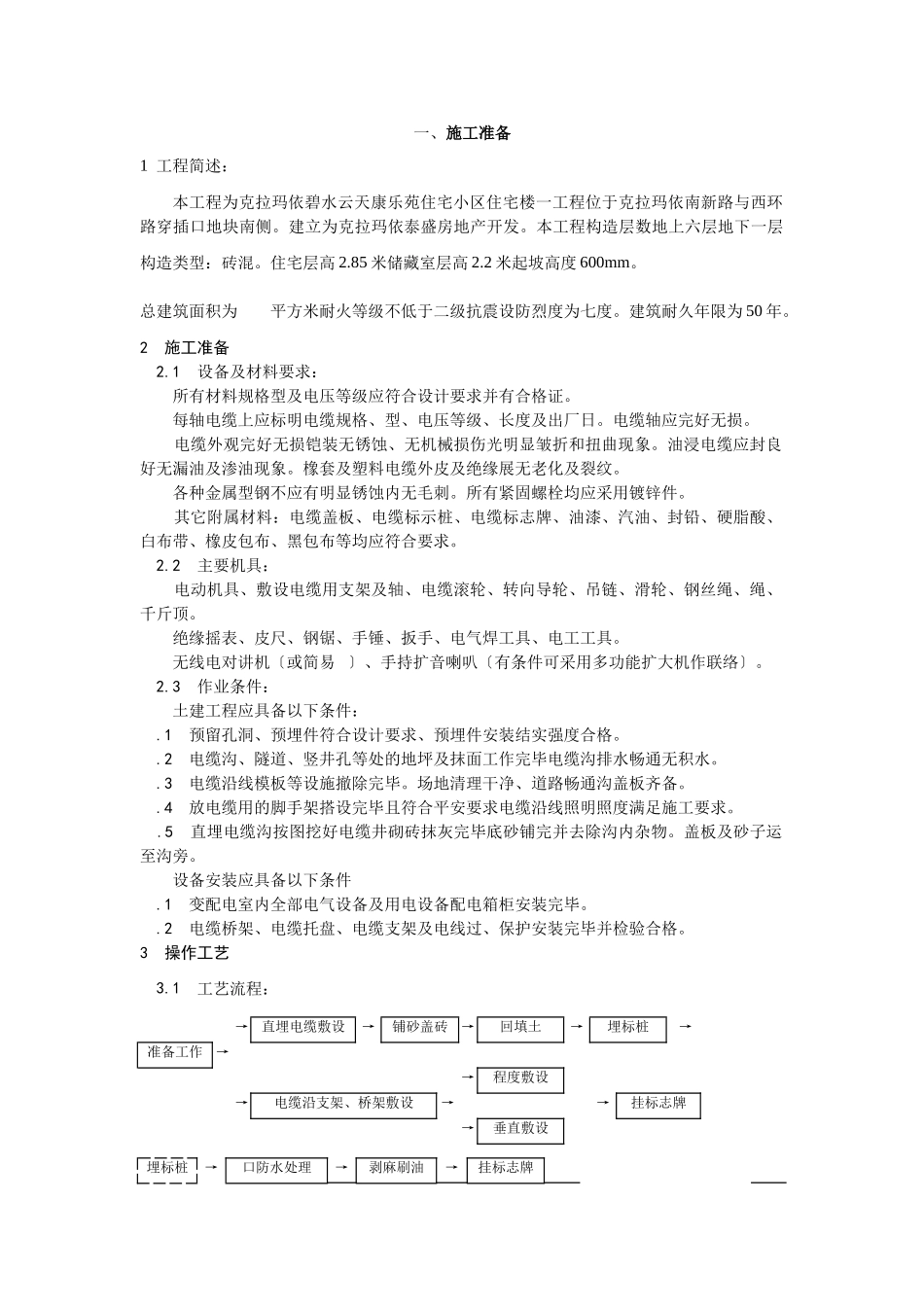

一、施工准备1工程简述：本工程为克拉玛依碧水云天康乐苑住宅小区住宅楼一工程位于克拉玛依南新路与西环路穿插口地块南侧。建立为克拉玛依泰盛房地产开发。本工程构造层数地上六层地下一层构造类型：砖混。住宅层高2.85米储藏室层高2.2米起坡高度600mm。总建筑面积为平方米耐火等级不低于二级抗震设防烈度为七度。建筑耐久年限为50年。2施工准备2.1设备及材料要求：所有材料规格型及电压等级应符合设计要求并有合格证。每轴电缆上应标明电缆规格、型、电压等级、长度及出厂日。电缆轴应完好无损。电缆外观完好无损铠装无锈蚀、无机械损伤光明显皱折和扭曲现象。油浸电缆应封良好无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。各种金属型钢不应有明显锈蚀内无毛刺。所有紧固螺栓均应采用镀锌件。其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。2.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、绳、千斤顶。绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。无线电对讲机〔或简易〕、手持扩音喇叭〔有条件可采用多功能扩大机作联络〕。2.3作业条件：土建工程应具备以下条件：.1预留孔洞、预埋件符合设计要求、预埋件安装结实强度合格。.2电缆沟、隧道、竖井孔等处的地坪及抹面工作完毕电缆沟排水畅通无积水。.3电缆沿线模板等设施撤除完毕。场地清理干净、道路畅通沟盖板齐备。.4放电缆用的脚手架搭设完毕且符合平安要求电缆沿线照明照度满足施工要求。.5直埋电缆沟按图挖好电缆井砌砖抹灰完毕底砂铺完并去除沟内杂物。盖板及砂子运至沟旁。设备安装应具备以下条件.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。.2电缆桥架、电缆托盘、电缆支架及电线过、保护安装完毕并检验合格。3操作工艺3.1工艺流程：→直埋电缆敷设→铺砂盖砖→回填土→埋标桩→准备工作→→程度敷设→电缆沿支架、桥架敷设→→挂标志牌→垂直敷设埋标桩→口防水处理→剥麻刷油→挂标志牌3.2准备工作：施工前应对电线进展详细检查；规格、型、截面、电压等级均符合设计要求外观无扭曲、坏损及漏油、渗油等现象。电缆敷设前进展绝缘摇测或耐压试验。.11kV以下电缆用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。.23～10kV电缆应事先作耐压和泄漏试验试验应符合和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。.3纸绝缘电缆测试不合格者应检查芯线是否受潮如受潮可锯掉一段再测试直到合格为止。检查是：将芯线绝缘纸剥下一块用火点着如发出叭叭声即电缆已受潮。.4电缆测试完毕油浸纸绝缘电缆应立即用焊料〔铅锡合金〕将电缆头封好。其它电缆应用橡皮包布封后再用黑包布包好。放电缆机具的安装：采用机械放电缆时应将机械选好适当位置安装并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提早安装好。临时联络指挥系统的设置：.1线路较短或室外的电缆敷设可用无线电对讲机联络手持扩音喇叭指挥。3.2.4.2高层建筑内电缆敷设可用无线电对讲机做为定向联络简易作为全线联络手持扩音喇叭指挥〔或采用多功能扩大机它是指挥放电缆的专用设备〕。在桥架或支架上多根电缆敷设时应根据现场实际情况事先将电缆的排列用表或图的方式划出来。以防电缆的穿插和混乱。冬季电缆敷设温度达不到要求时应将电缆提早加温。电缆的搬运及支架架设：.1电缆短间隔搬运一般采用滚动电缆轴的。滚动时应按电缆轴上箭头方向滚动。如无箭头时可按电缆缠绕方向滚动切不可反缠绕方向滚运以免电缆松弛。.2电缆支架的架设地点应选好以敷设方便为准一般应在电缆起止点附近为直。架设时应注意电缆轴的转动方向电缆引出端应在电缆轴的上方〔图2-1〕。3.3直埋电缆敷设：去除沟内杂物铺完底沙或细土。.1电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬。电缆敷设时应注意电缆弯曲半径应符合要求。.2电缆在沟内敷设应有适量的蛇型弯电缆的两端、中间接头、电缆井内、过处、垂直位差处均应留有适当的余度。铺砂盖砖：.1电缆敷设完毕、应请建立、监理及施工的质量门共同...
