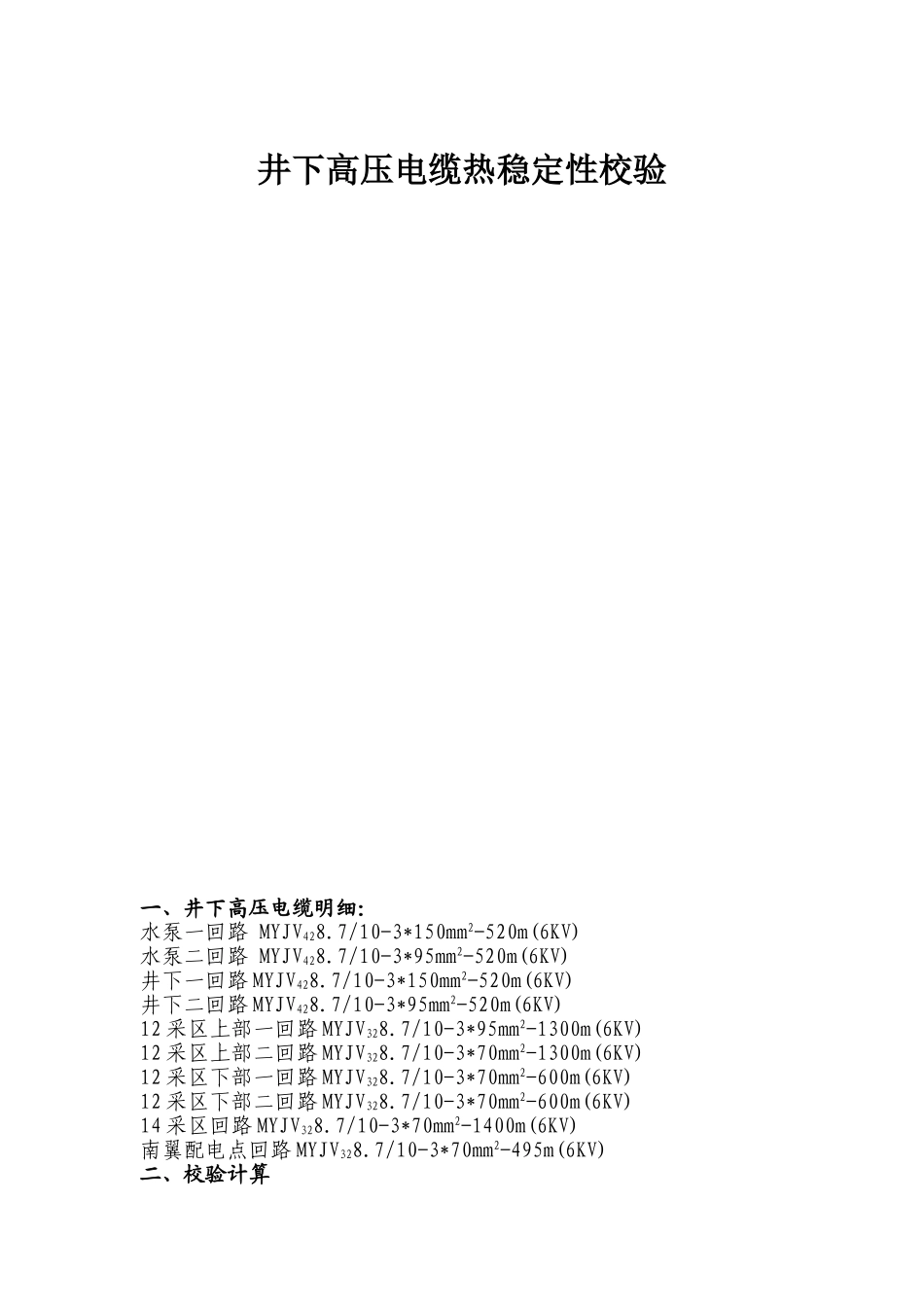

井下高压电缆热稳定性校验

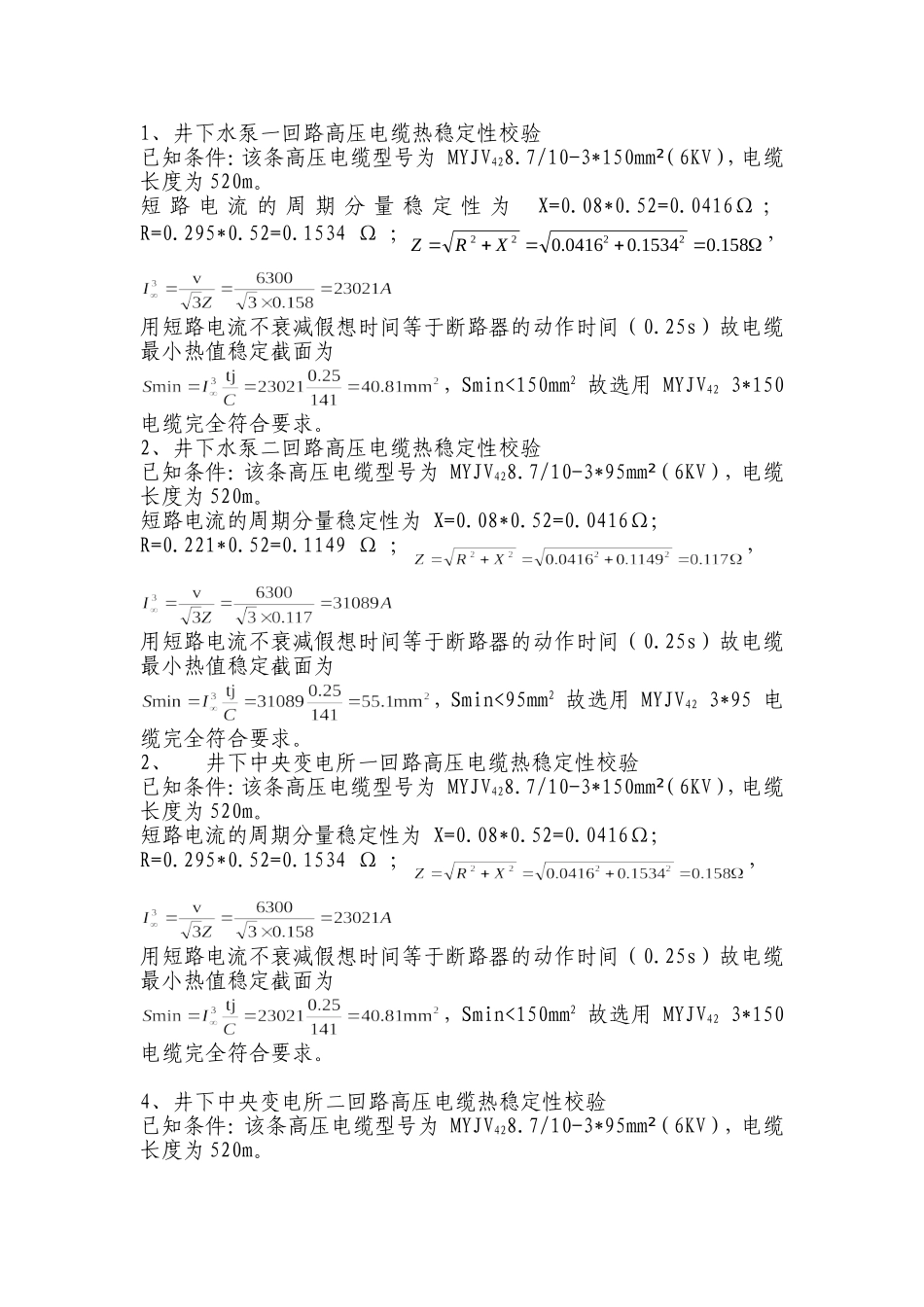

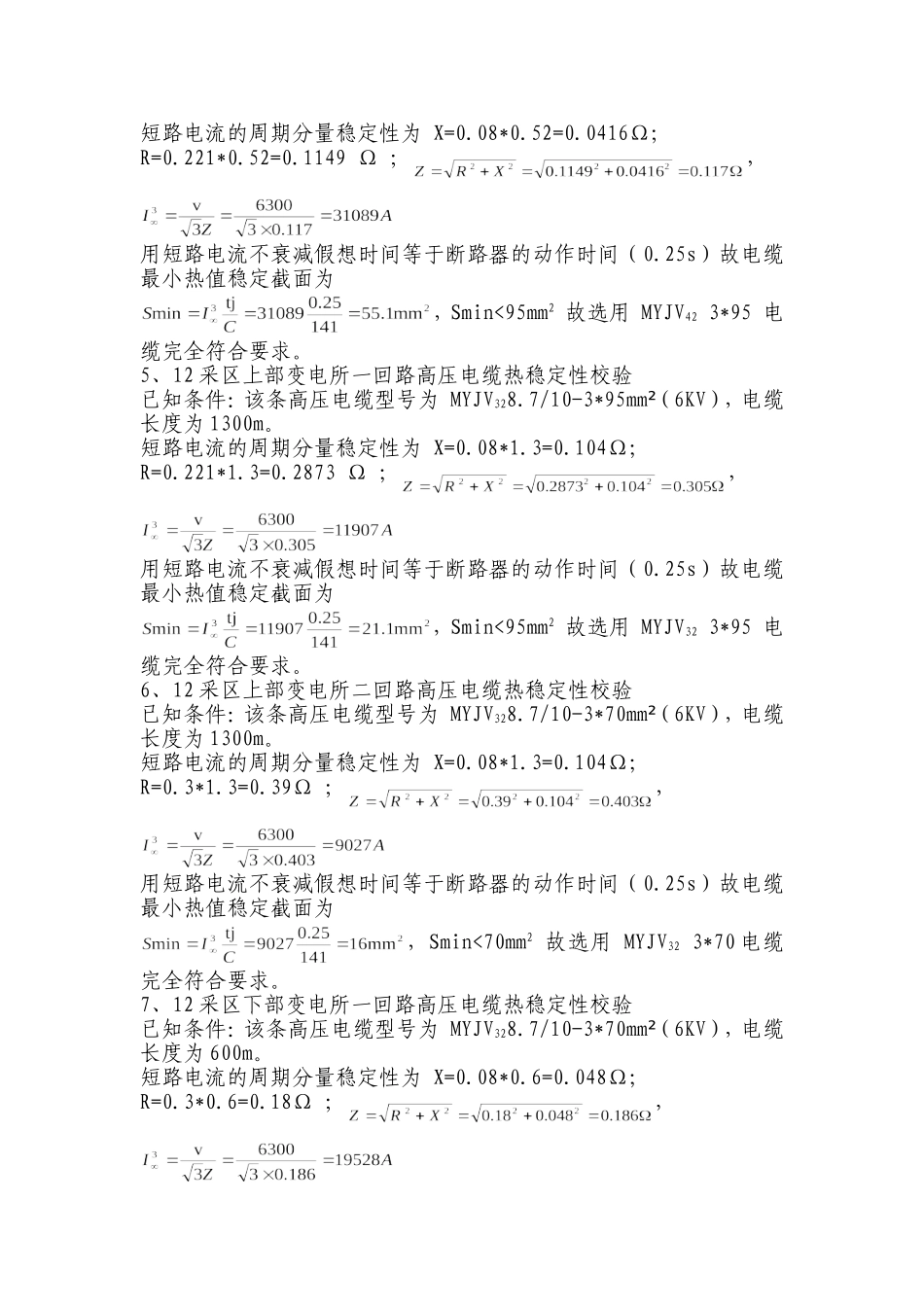

井下高压电缆热稳定性校验 一、井下高压电缆明细：水泵一回路 MYJV428.7/10-3*150mm2-520m(6KV)水泵二回路 MYJV428.7/10-3*95mm2-520m(6KV)井下一回路 MYJV428.7/10-3*150mm2-520m(6KV)井下二回路 MYJV428.7/10-3*95mm2-520m(6KV)12 采区上部一回路 MYJV328.7/10-3*95mm2-1300m(6KV)12 采区上部二回路 MYJV328.7/10-3*70mm2-1300m(6KV)12 采区下部一回路 MYJV328.7/10-3*70mm2-600m(6KV)12 采区下部二回路 MYJV328.7/10-3*70mm2-600m(6KV)14 采区回路 MYJV328.7/10-3*70mm2-1400m(6KV)南翼配电点回路 MYJV328.7/10-3*70mm2-495m(6KV)二、校验计算1、井下水泵一回路高压电缆热稳定性校验已知条件：该条高压电缆型号为 MYJV428.7/10-3*150mm²（6KV），电缆长度为 520m。短 路 电 流 的 周 期 分 量 稳 定 性 为 X=0.08*0.52=0.0416Ω ； R=0.295*0.52=0.1534 Ω ；158.01534.00416.02222 XRZ，用短路电流不衰减假想时间等于断路器的动作时间（0.25s）故电缆最小热值稳定截面为 ，Smin<150mm2 故选用 MYJV42 3*150 电缆完全符合要求。 2、井下水泵二回路高压电缆热稳定性校验已知条件：该条高压电缆型号为 MYJV428.7/10-3*95mm²（6KV），电缆长度为 520m。短路电流的周期分量稳定性为 X=0.08*0.52=0.0416Ω； R=0.221*0.52=0.1149 Ω ；，用短路电流不衰减假想时间等于断路器的动作时间（0.25s）故电缆最小热值稳定截面为 ，Smin<95mm2 故选用 MYJV42 3*95 电缆完全符合要求。 2、井下中央变电所一回路高压电缆热稳定性校验 已知条件：该条高压电缆型号为 MYJV428.7/10-3*150mm²（6KV），电缆长度为 520m。短路电流的周期分量稳定性为 X=0.08*0.52=0.0416Ω； R=0.295*0.52=0.1534 Ω ；，用短路电流不衰减假想时间等于断路器的动作时间（0.25s）故电缆最小热值稳定截面为 ，Smin<150mm2 故选用 MYJV42 3*150 电缆完全符合要求。 4、井下中央变电所二回路高压电缆热稳定性校验已知条件：该条高压电缆型号为 MYJV428.7/10-3*95mm²（6KV），电缆长度为 520m。短路电流的周期分量稳定性为 X=0.08*0.52=0.0416Ω； R=0.221*0.52=0.1149 Ω ；，用短路电流不衰减假想时间等于断路器的动作时间（0.25s）故电缆最小热值稳定截面为 ，Smin<95mm2 故选用 MYJV42 3*95 电缆完全符合要求。 5、12 采区上部变电所一回路高压电缆热稳定性校验 已知条件：该条高...
