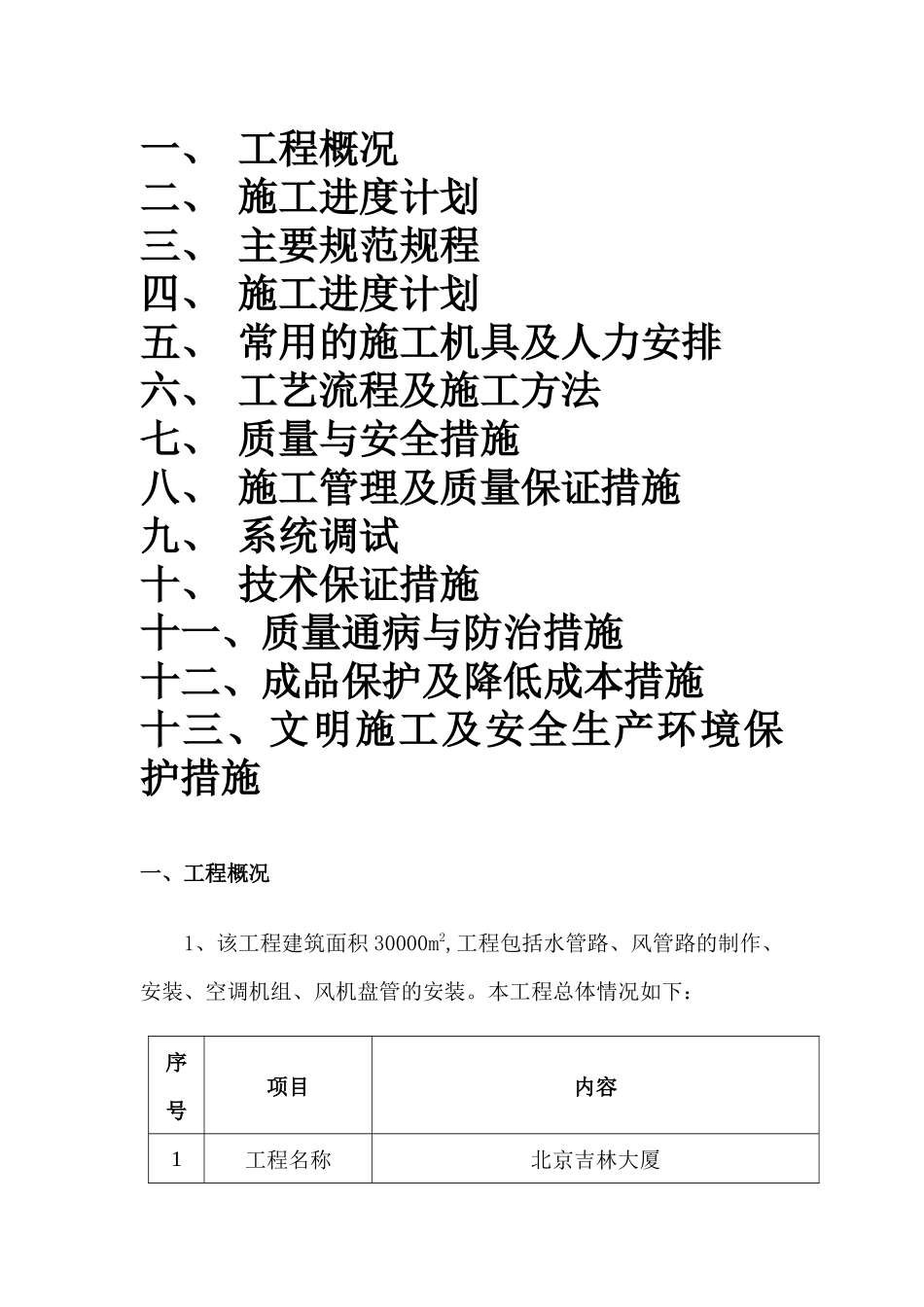

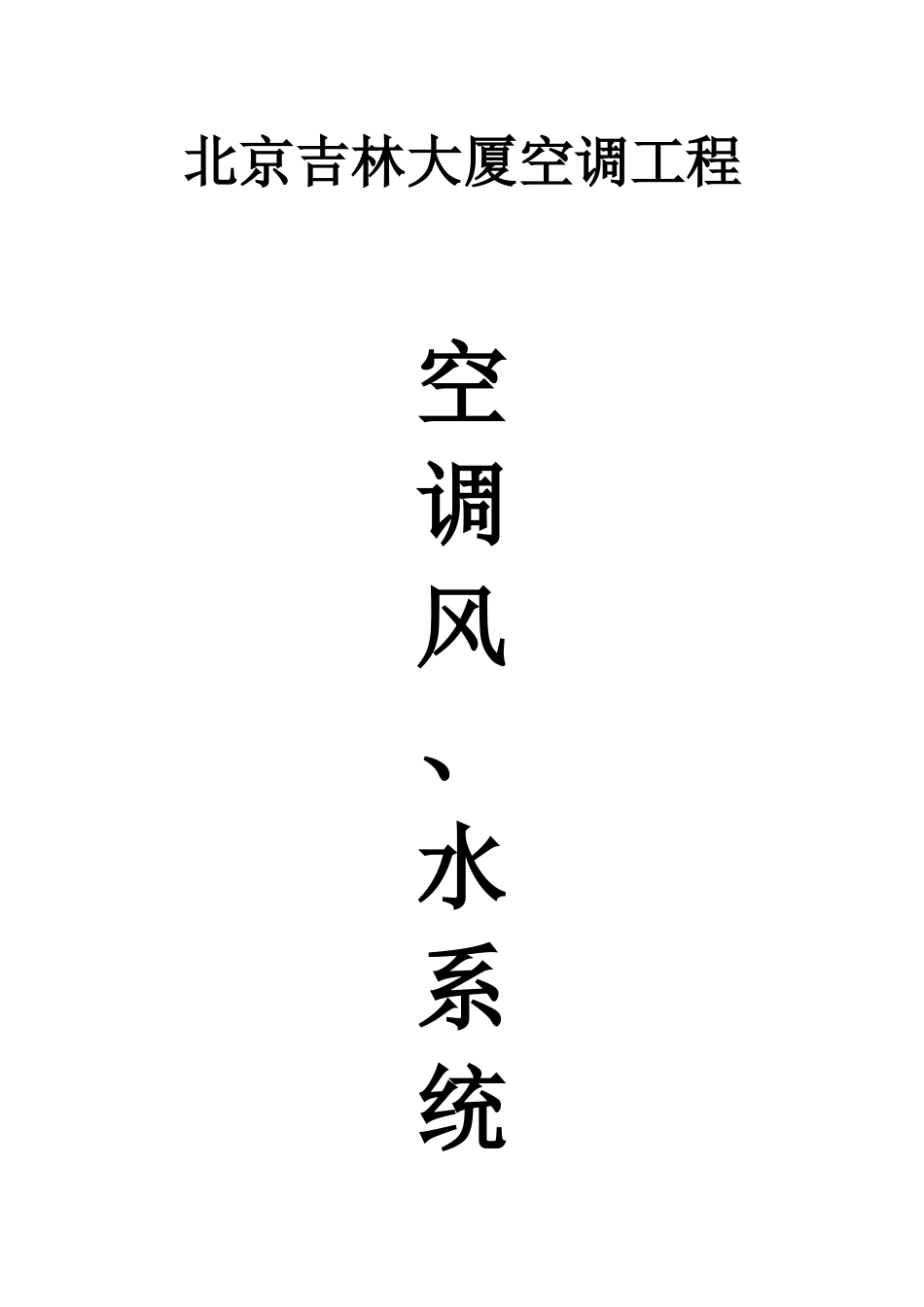

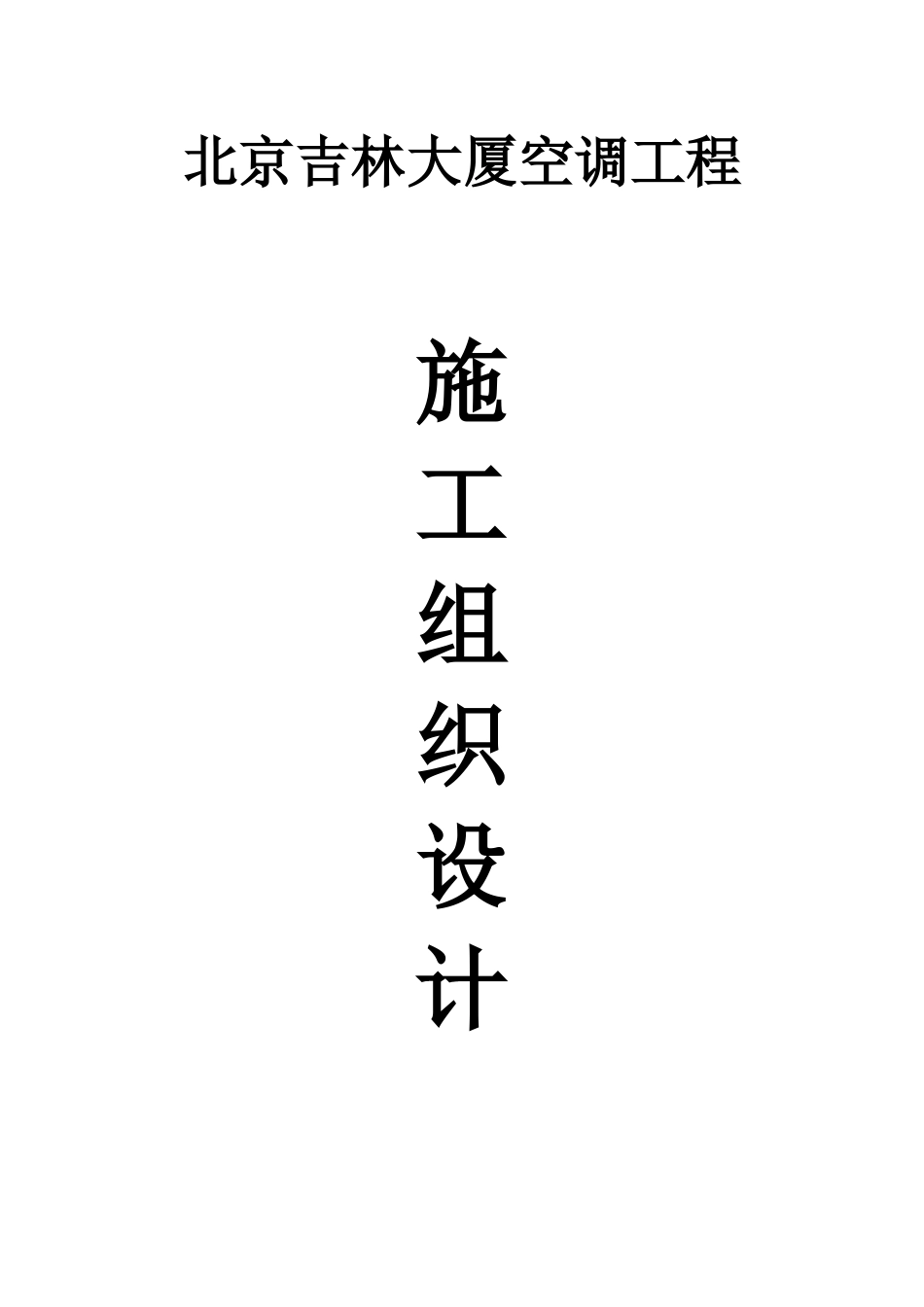

北京吉林大厦空调工程施工组织设计北京吉林大厦空调工程空调风、水系统一、工程概况二、施工进度计划三、主要规范规程四、施工进度计划五、常用的施工机具及人力安排六、工艺流程及施工方法七、质量与安全措施八、施工管理及质量保证措施九、系统调试十、技术保证措施十一、质量通病与防治措施十二、成品保护及降低成本措施十三、文明施工及安全生产环境保护措施一、工程概况1、该工程建筑面积30000m2,工程包括水管路、风管路的制作、安装、空调机组、风机盘管的安装。本工程总体情况如下：序号项目内容1工程名称北京吉林大厦2工程地址北京市朝阳区4设计单位北京市建筑设计研究院5建设单位6招标单位北京中标新亚有限公司7空调分包单位8承包工程通风空调风工程、空调水工程9建筑面积30000m210111213141516工期2007年5月20日至2007年10月20日17质量目标合格本公司专业从事通风空调工程施工，具有丰富的设计加工和施工经验，对于本工程，公司将委派有多年经验的工程师担任现场设计并参加施工管理，以确保本工程达到优质工程。二、施工进度计划工期目标本单位工程空调通风工程将配合土建进度，2007年5月20日计划开工，2007年10月20日竣工，总工期153日历天。三、主要规范、规程表:规范、规程类别名称及编号施行日期国家《通风与空调工程施工质量验收规范》GB50243-20022002-04-01国家《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022002-04-01国家《现场设备、工业管道焊接工程施工及验收规范》GB50236-981998-12-1国家《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-981998-12-1国家《压缩机、风机、泵安装工1998-12-1欢迎访问水利工程施工及验收规范》GB50275-98四、施工进度计划的编制1、编制依据：（1）工程的设计图纸及其它技术经济资料；（2）业主具体要求；（3）行业标准、规范；（4）技术设计及说明等。2、编制原则：（1）确保工程质量的前提下，使进度最快，工期最短；（2）全盘规划系统连贯，责任落实；（3）作为总细具体规范和指导，成为详细编制的依据；（4）提供空调图纸及相关资料齐备，现场具备开工条件确保我方施工能依计划进行。3、编制方法：应用现代工程建设的流水施工作业技术。（根据本公司多个工程施工经验）五、常用的施工机具及人力安排为了不断地提高机械化施工水平，目前国内已将一批通风管道加工使用先进机具，用到实际工程中，不仅减轻了劳动强度，而且还提高了工程质量。通风空调工程施工机具应根据工程的规模及技术要求等实际情况进行选择。通风空调系统施工主要设备计划表：序号机具名称规格单位数量1倒链20KN条若干2钢丝绳Φ11.5mm米若干3千斤绳Φ11.5mm米若干4绳卡12个若干5卡环30KN个若干6咬口机-台47剪板机-台28折方机-台210水准仪DZS3-1台211压力表0-1.6MPa个2012万用表MF14个213兆欧表ZC-7个1314压力表0-6Mpa个1015压力表2.5MPa个1016电焊机-台1217套丝机-台618手电冲击钻-把3019钻床-台820氧气瓶个1221乙炔瓶个1222砂轮锯台423电动打压泵台224配电箱个1225施工照明灯个若干26液压推车辆427手推车辆828水钻台429台钻台430弯管器-台6单位工程劳动力需要量（人）计划：序号分项工程/时间前期后期调试1风管与配件、部件制作15102风管系统安装2020103水管安装2015104设备机组安装2015105其它10105总和857035为更好地配合现场进度施工，公司将视施工进度要求、施工作业面情况等随时增加，调拨现场施工机具和设备。六、工艺流程及施工方法：根据图纸要求，结合本公司从事中央空调安装的实际经验，将本工程各项目的安装工艺和相应的施工方法具体说明如下：1、分项工程施工工艺流程图示：通风空调工程施工顺序预留孔洞设备吊装就位及设备接管绘制加工图现场实测法兰下料焊接钻孔风管下料剪切咬口折方油漆压口成型铆接翻边组对2、通风系统安装工艺流程风管路安装工艺流程：风口安装单机运行调试空调水平管安装风管制作暖通立管安装风管安装风管部件安装立管分段试压风管部件保温刷漆水平管试压风管漏光试验系统联合调试3、空调水系统安装工艺流程：安装准备管道及配件预制系统安装支吊架安装支吊架制作绘制加工图设备接口系统试压系统...
