《管理资料-技术交底》之铁塔组立施工技术、安全交底记录 VIP免费

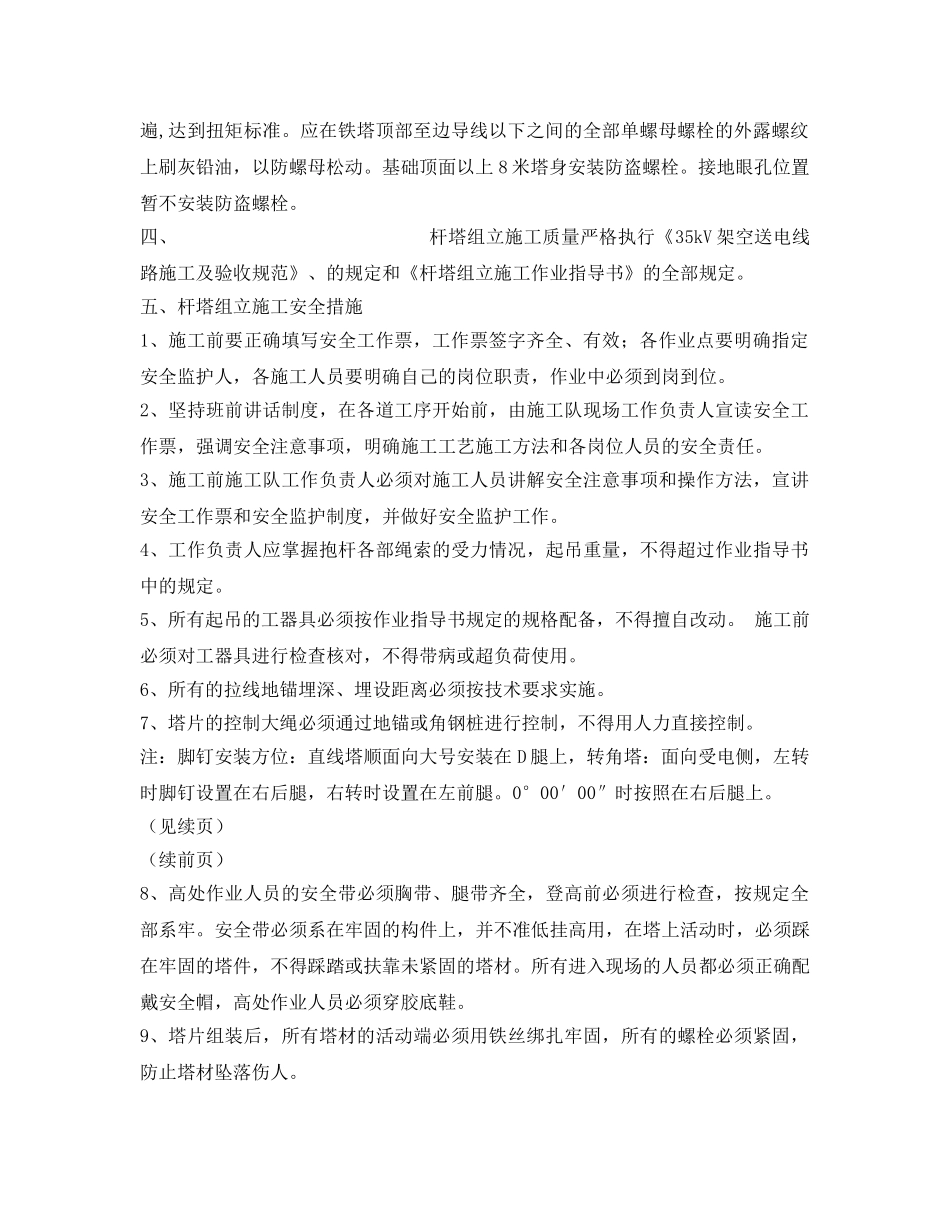

铁塔组立施工技术、安全交底记录技术及安全措施交底记录编号：110GSHD-YZ-02工程名称施工阶段交底时间听讲单位交底人交底地点交底依据和主要内容：杆塔作业指导书、杆塔安全措施、杆塔基础质量措施、杆塔文明施工及环境保护措施一、工程名称：二、线路方向：三、杆塔组立施工注意事项1、自立塔组立采用内悬浮抱杆分解组立。2、铁塔组装使用的各种规格的塔材、螺栓、垫片、脚钉必须符合设计图纸要求。3、螺栓的穿入方向应符合下列规定：3、1对立体结构：水平方向由内向外；垂直方向由下向上。3、2对水平结构：顺线路方向，由送电侧穿入或按统一方向穿入；横线路方向，两侧由内向外，中间由左向右（指面向受电侧）；垂直方向由下向上。4、螺杆应与构件面垂直,螺栓头平面与构件间不应有空隙。5、螺母拧紧后,螺杆露出的长度:对单螺母不应小于两个螺距,对双螺母可与螺母相平。6、必须加垫者，每端不宜超过两个垫片。7、直线耐张塔，中相跳线横担安装在线路前进方向的左侧。8、铁塔连接螺栓在组立结束时必须全部紧固（达到扭矩标准）。架线后应复紧一遍,达到扭矩标准。应在铁塔顶部至边导线以下之间的全部单螺母螺栓的外露螺纹上刷灰铅油，以防螺母松动。基础顶面以上8米塔身安装防盗螺栓。接地眼孔位置暂不安装防盗螺栓。四、杆塔组立施工质量严格执行《35kV架空送电线路施工及验收规范》、的规定和《杆塔组立施工作业指导书》的全部规定。五、杆塔组立施工安全措施1、施工前要正确填写安全工作票，工作票签字齐全、有效；各作业点要明确指定安全监护人，各施工人员要明确自己的岗位职责，作业中必须到岗到位。2、坚持班前讲话制度，在各道工序开始前，由施工队现场工作负责人宣读安全工作票，强调安全注意事项，明确施工工艺施工方法和各岗位人员的安全责任。3、施工前施工队工作负责人必须对施工人员讲解安全注意事项和操作方法，宣讲安全工作票和安全监护制度，并做好安全监护工作。4、工作负责人应掌握抱杆各部绳索的受力情况，起吊重量，不得超过作业指导书中的规定。5、所有起吊的工器具必须按作业指导书规定的规格配备，不得擅自改动。施工前必须对工器具进行检查核对，不得带病或超负荷使用。6、所有的拉线地锚埋深、埋设距离必须按技术要求实施。7、塔片的控制大绳必须通过地锚或角钢桩进行控制，不得用人力直接控制。注：脚钉安装方位：直线塔顺面向大号安装在D腿上，转角塔：面向受电侧，左转时脚钉设置在右后腿，右转时设置在左前腿。0°00′00″时按照在右后腿上。（见续页）（续前页）8、高处作业人员的安全带必须胸带、腿带齐全，登高前必须进行检查，按规定全部系牢。安全带必须系在牢固的构件上，并不准低挂高用，在塔上活动时，必须踩在牢固的塔件，不得踩踏或扶靠未紧固的塔材。所有进入现场的人员都必须正确配戴安全帽，高处作业人员必须穿胶底鞋。9、塔片组装后，所有塔材的活动端必须用铁丝绑扎牢固，所有的螺栓必须紧固，防止塔材坠落伤人。10、塔片起吊后或升降抱杆时吊件垂直下方严禁有人。11、地面、高空组装人员，应用尖扳手等工具进行眼孔找正，不得用手指直接进行。12、塔片就位时应先低侧、后高侧；主材和侧面大斜材未全部连接牢固前，不得在吊件上作业。调整抱杆角度时应用手扳葫芦进行，严禁采用人力直接调整。13、工器具应用小绳进行上、下传递，不得抛扔；塔上作业人员应将工器具放在工具袋内或挂设牢固，不得浮搁在塔上，防止高处坠物打击伤害。14、遇有雷雨、浓雾、六级以上大风不得进行立塔作业和高处作业。15、严格执行《电力建设安全工作规程》中有关条款的内容。六、文明施工及环境保护1、进入现场工作人员，必须佩挂胸卡。2、施工现场必须设有施工作业标示牌。施工作业现场设有警戒围网。3、必须坚持每周的安全活动、质量活动并有记录。4、正确使用安全防护用具、用品。5、进入施工现场的小型工器具必须摆放整齐，下面有垫物。6、注意环境及植被保护，现场应做到工完料尽场地清，不留工业垃圾。细则：1、杆塔组立必须有完整的施工设计，杆塔组立过程中，应采取不导致部件变形或损坏的措施。施工设计应对杆塔本体及构件在组立过程中的受力进行...
