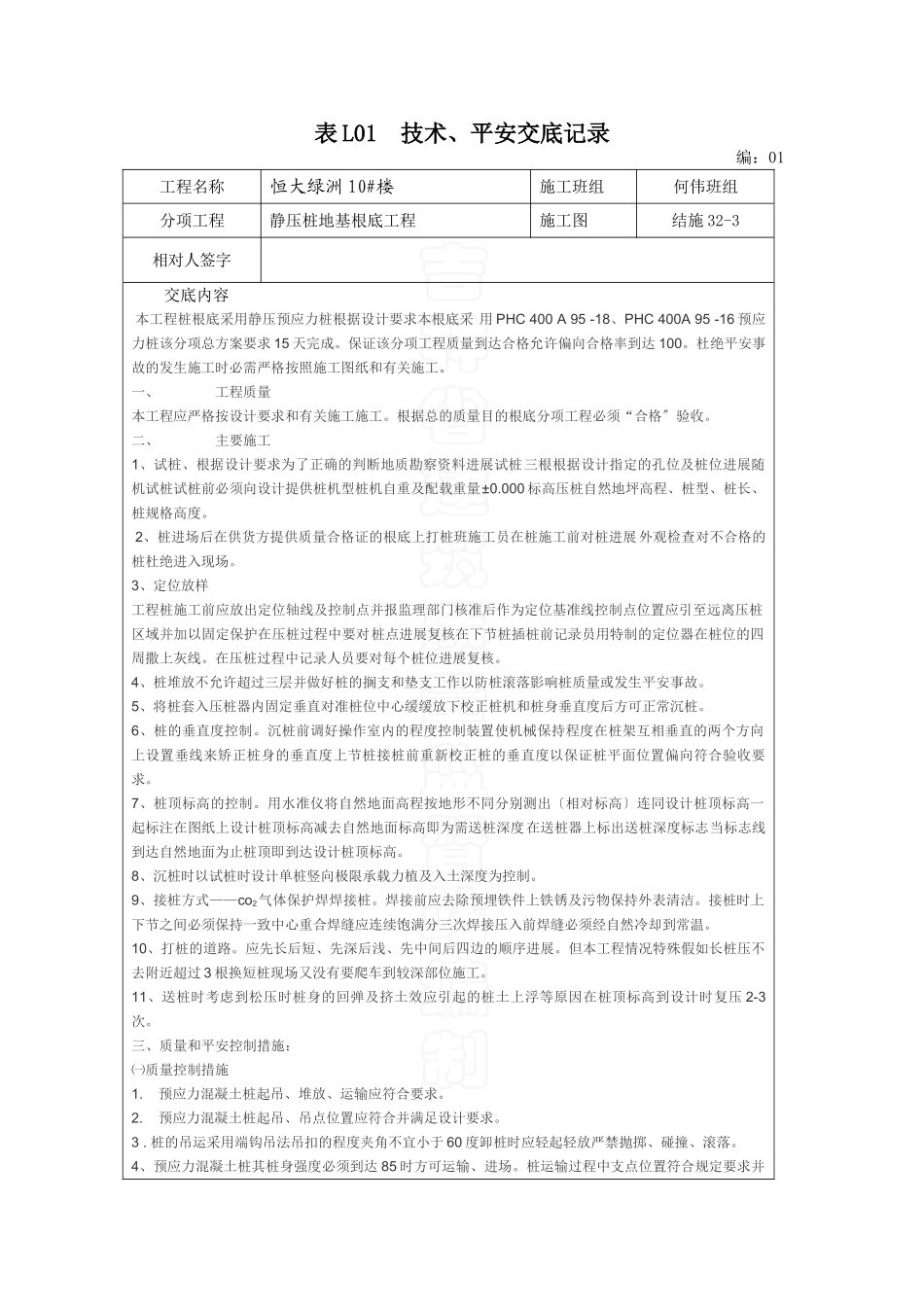

表L01技术、平安交底记录编：01工程名称恒大绿洲10#楼施工班组何伟班组分项工程静压桩地基根底工程施工图结施32-3相对人签字交底内容本工程桩根底采用静压预应力桩根据设计要求本根底采用PHC400A95-18、PHC400A95-16预应力桩该分项总方案要求15天完成。保证该分项工程质量到达合格允许偏向合格率到达100。杜绝平安事故的发生施工时必需严格按照施工图纸和有关施工。一、工程质量本工程应严格按设计要求和有关施工施工。根据总的质量目的根底分项工程必须“合格〞验收。二、主要施工1、试桩、根据设计要求为了正确的判断地质勘察资料进展试桩三根根据设计指定的孔位及桩位进展随机试桩试桩前必须向设计提供桩机型桩机自重及配载重量±0.000标高压桩自然地坪高程、桩型、桩长、桩规格高度。2、桩进场后在供货方提供质量合格证的根底上打桩班施工员在桩施工前对桩进展外观检查对不合格的桩杜绝进入现场。3、定位放样工程桩施工前应放出定位轴线及控制点并报监理部门核准后作为定位基准线控制点位置应引至远离压桩区域并加以固定保护在压桩过程中要对桩点进展复核在下节桩插桩前记录员用特制的定位器在桩位的四周撒上灰线。在压桩过程中记录人员要对每个桩位进展复核。4、桩堆放不允许超过三层并做好桩的搁支和垫支工作以防桩滚落影响桩质量或发生平安事故。5、将桩套入压桩器内固定垂直对准桩位中心缓缓放下校正桩机和桩身垂直度后方可正常沉桩。6、桩的垂直度控制。沉桩前调好操作室内的程度控制装置使机械保持程度在桩架互相垂直的两个方向上设置垂线来矫正桩身的垂直度上节桩接桩前重新校正桩的垂直度以保证桩平面位置偏向符合验收要求。7、桩顶标高的控制。用水准仪将自然地面高程按地形不同分别测出〔相对标高〕连同设计桩顶标高一起标注在图纸上设计桩顶标高减去自然地面标高即为需送桩深度在送桩器上标出送桩深度标志当标志线到达自然地面为止桩顶即到达设计桩顶标高。8、沉桩时以试桩时设计单桩竖向极限承载力植及入土深度为控制。9、接桩方式——co2气体保护焊焊接桩。焊接前应去除预埋铁件上铁锈及污物保持外表清洁。接桩时上下节之间必须保持一致中心重合焊缝应连续饱满分三次焊接压入前焊缝必须经自然冷却到常温。10、打桩的道路。应先长后短、先深后浅、先中间后四边的顺序进展。但本工程情况特殊假如长桩压不去附近超过3根换短桩现场又没有要爬车到较深部位施工。11、送桩时考虑到松压时桩身的回弹及挤土效应引起的桩土上浮等原因在桩顶标高到设计时复压2-3次。三、质量和平安控制措施：㈠质量控制措施1.预应力混凝土桩起吊、堆放、运输应符合要求。2.预应力混凝土桩起吊、吊点位置应符合并满足设计要求。3.桩的吊运采用端钩吊法吊扣的程度夹角不宜小于60度卸桩时应轻起轻放严禁抛掷、碰撞、滚落。4、预应力混凝土桩其桩身强度必须到达85时方可运输、进场。桩运输过程中支点位置符合规定要求并垫以楔形松木防止滚动严禁层与层之间垫木与桩端间隔不等造成错位使桩身断裂。5、桩堆放场地应平整、压实。堆放时按规格、长度分类堆放。预应力混凝土桩进场后根据提供的桩资料逐一进展检查验收对检查结果不合格的桩坚决给予退回。6、对进场的桩进展外观检查和外观尺寸检测如有裂缝、漏浆、麻、面、露筋外观尺寸偏向不符合要求的坚决退回。7、桩位控制1〕桩位的测放、复核与保护。〔1〕压桩前根据建立所提供的轴线及控制点进展按桩位放样定位工作以施工、建立、监理三方核定。〔2〕桩位一律采用Φ50钢筋打点〔深度度约为25cm〕灌白灰并加钢钉和红绳来确定桩位位置。〔3〕施工的桩位位置严禁车辆碾压造成偏位。桩位定位须自检后再由建立和监理进展复核同时做好相应的复核记录报送监理及有关鉴字经建立及监理复核无误前方可开场施工。〔4〕压桩过程中应对桩位进展复核在地基较软容易引起桩位偏移的实行复核一颗桩位、施工一颗桩的进展施工。〔5〕桩机就位后由专业人员负责核对桩位、桩防止桩机就位后便压桩以免造成桩位错压和漏压情况。2〕桩顶标高的控制〔1〕±0.00=220.25M；桩顶标高-7.93M桩顶标高-11.63M桩顶标高-8.28M桩长以施工时实际长度为准杜绝实际桩顶标上下于设计桩顶...
