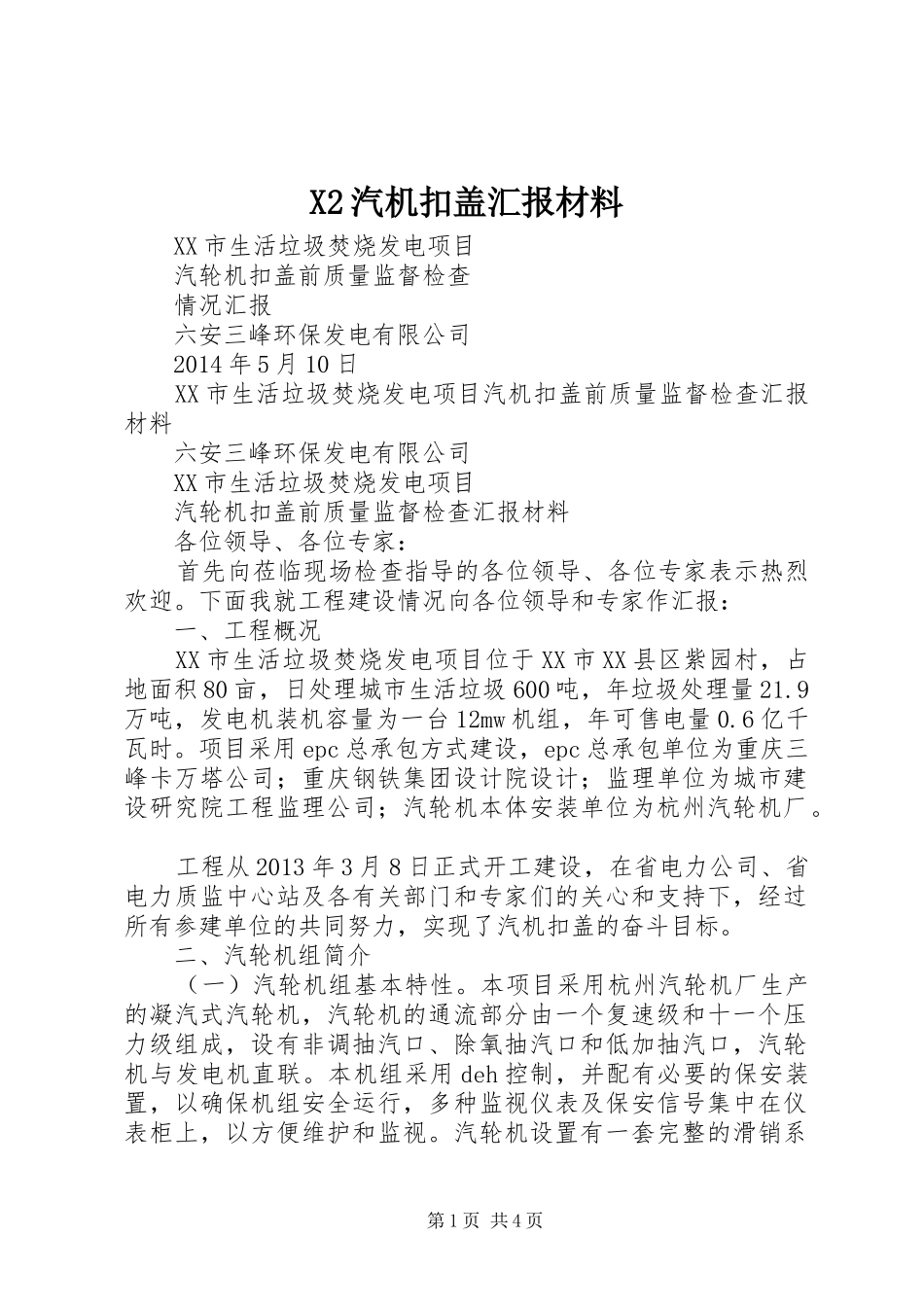

X2汽机扣盖汇报材料XX市生活垃圾焚烧发电项目汽轮机扣盖前质量监督检查情况汇报六安三峰环保发电有限公司2014年5月10日XX市生活垃圾焚烧发电项目汽机扣盖前质量监督检查汇报材料六安三峰环保发电有限公司XX市生活垃圾焚烧发电项目汽轮机扣盖前质量监督检查汇报材料各位领导、各位专家：首先向莅临现场检查指导的各位领导、各位专家表示热烈欢迎。下面我就工程建设情况向各位领导和专家作汇报：一、工程概况XX市生活垃圾焚烧发电项目位于XX市XX县区紫园村，占地面积80亩，日处理城市生活垃圾600吨，年垃圾处理量21.9万吨，发电机装机容量为一台12mw机组，年可售电量0.6亿千瓦时。项目采用epc总承包方式建设，epc总承包单位为重庆三峰卡万塔公司；重庆钢铁集团设计院设计；监理单位为城市建设研究院工程监理公司；汽轮机本体安装单位为杭州汽轮机厂。工程从2013年3月8日正式开工建设，在省电力公司、省电力质监中心站及各有关部门和专家们的关心和支持下，经过所有参建单位的共同努力，实现了汽机扣盖的奋斗目标。二、汽轮机组简介（一）汽轮机组基本特性。本项目采用杭州汽轮机厂生产的凝汽式汽轮机，汽轮机的通流部分由一个复速级和十一个压力级组成，设有非调抽汽口、除氧抽汽口和低加抽汽口，汽轮机与发电机直联。本机组采用deh控制，并配有必要的保安装置，以确保机组安全运行，多种监视仪表及保安信号集中在仪表柜上，以方便维护和监视。汽轮机设置有一套完整的滑销系第1页共4页统，前后汽缸均有纵向导板，前汽缸导板固定在前轴承座内，后汽缸导板固定在基础上，前轴承座与前座架之间有导向键，热膨胀时前缸通过猫爪推动前轴承座一起沿导向键向前移动。机组的布置为三层式，工作平台标高为7m，二层平台标高为3m。（二）汽轮机组主要技术参数：1、汽轮机型号：n12-3.8型2、主汽门前蒸汽压力：3.8mpa（最高4mpa、最低3.5mpa）3、主汽门前蒸汽温度：390℃（最高400℃、最低375℃）4、汽轮机额定功率：12mw1XX市生活垃圾焚烧发电项目汽机扣盖前质量监督检查汇报材料六安三峰环保发电有限公司5、循环冷却水温度：正常25℃最高35℃6、汽轮机转向：（机头向机尾看）顺时针方向7、汽轮机额定转速：3000r/min8、汽轮机单个转子的临阶转速：~1580r/min9、汽轮机轴承盖最大振动：0.03mm10、临界转速时轴承盖最大振动：0.15mm11、转子总重量：7.1t12、汽轮机本体最大尺寸：（长×宽×高）5700×3300×3500三、施工进度控制与措施2014年3月1日开工做各项安装准备，经过所有参建单位的共同努力，目前具备扣盖条件，主要进度情况如下：1、2014年3月22日汽机岛基础交安第2页共4页2、2014年3月29日下汽缸就位3、2014年4月08日推力轴承安装、轴系初找中心完成4、2014年4月09日低压缸隔板找中心5、2014年4月11日汽封及通流间隙测量、调整完成6、2014年4月23日发电机定、转子检查完成7、2014年4月24日发电机定子就位8、2014年4月25日发电机穿转子9、2014年04月28日靠背轮初找中心完成在进度控制上我们采取有效的激励机制，制定严格的奖惩办法，鼓励施工单位保证每个关键节点如期或提前完成。目前与epc总承包和施工单位确定了形象进度节点考核奖惩办法，并在每个月对关键点工程计划进行考核。以促使参建者有更大的积极性，更加努力地工作来确保整个工程保质、保量地如期完成。四、工程质量目标和质量管理措施1、汽轮发电机组安装质量控制依据：（1）、dl5190.3-2012电力建设施工技术规范第3部分：汽轮发电机组;（2）、dl/t5210.3-2009电力建设施工质量验收及评价规程第3部分：汽轮发电机组；（3）、dl5000-2000火力发电厂设计技术规程，（4）dl／t438-2009火力发电厂金属技术监督规程等有关规范、规程和标准。2XX市生活垃圾焚烧发电项目汽机扣盖前质量监督检查汇报材料六安三峰环保发电有限公司2、本项目汽轮发电机安装单位工程2个、分部工程4个、第3页共4页分项工程27个、检验批48个。3、汽轮机设备做好进场材料和设备控制。对于进场的材料和设备会同监理工程师验收，检查出厂合格证、质量证明书和试验报告4、汽轮机安装过程中对重要质量控制点全过程旁站，仔细检查每一道工序、每一个关键点，完成...
