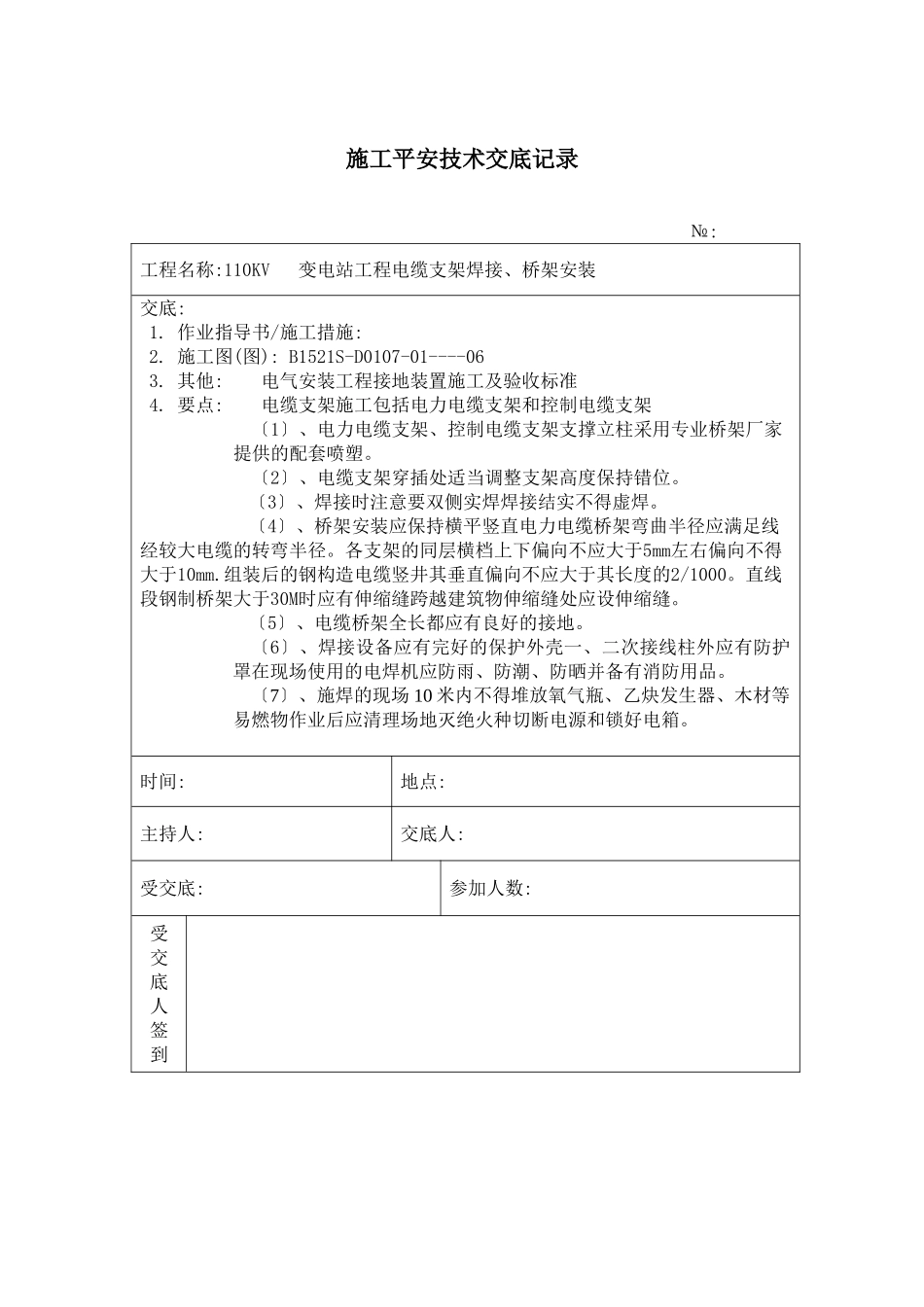

施工平安技术交底记录№:工程名称:110KV变电站工程电缆支架焊接、桥架安装交底:1.作业指导书/施工措施:2.施工图(图):B1521S-D0107-01----063.其他:电气安装工程接地装置施工及验收标准4.要点:电缆支架施工包括电力电缆支架和控制电缆支架〔1〕、电力电缆支架、控制电缆支架支撑立柱采用专业桥架厂家提供的配套喷塑。〔2〕、电缆支架穿插处适当调整支架高度保持错位。〔3〕、焊接时注意要双侧实焊焊接结实不得虚焊。〔4〕、桥架安装应保持横平竖直电力电缆桥架弯曲半径应满足线经较大电缆的转弯半径。各支架的同层横档上下偏向不应大于5mm左右偏向不得大于10mm.组装后的钢构造电缆竖井其垂直偏向不应大于其长度的2/1000。直线段钢制桥架大于30M时应有伸缩缝跨越建筑物伸缩缝处应设伸缩缝。〔5〕、电缆桥架全长都应有良好的接地。〔6〕、焊接设备应有完好的保护外壳一、二次接线柱外应有防护罩在现场使用的电焊机应防雨、防潮、防晒并备有消防用品。〔7〕、施焊的现场10米内不得堆放氧气瓶、乙炔发生器、木材等易燃物作业后应清理场地灭绝火种切断电源和锁好电箱。时间:地点:主持人:交底人:受交底:参加人数:受交底人签到
