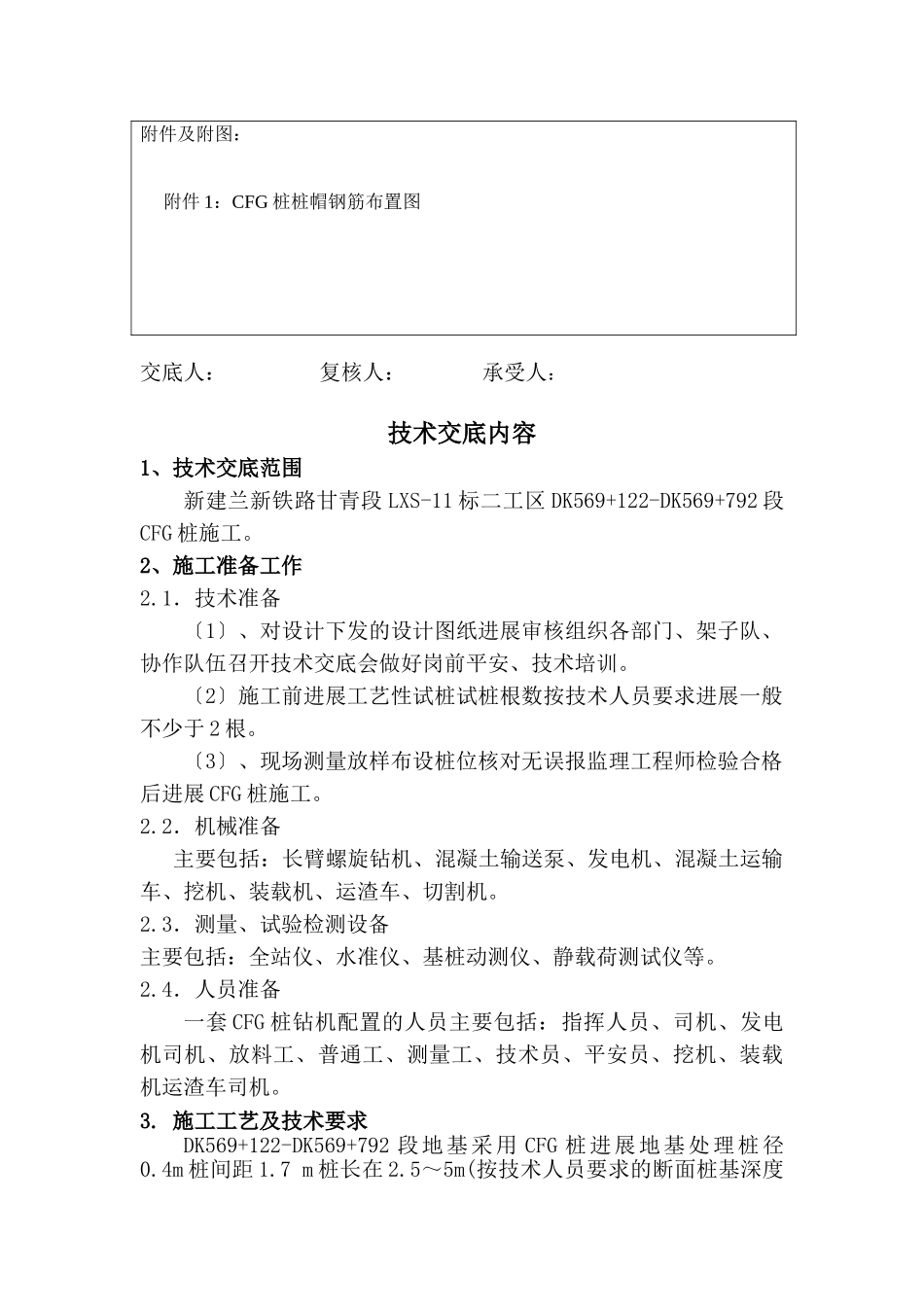

技术交底书交底名称：中铁四兰新铁路甘青段工程部二工区编：页共10页工程名称路基工程设计图兰乌二线甘青施路-05-21施工部位DK569+122-DK569+792段CFG桩施工交底日2010年7月15日技术交底内容：1、技术交底范围；2、施工准备工作；3、施工工艺及技术要求；4、质量保证措施；5、平安保证措施；6、文明施工与环境保护。附件及附图：附件1：CFG桩桩帽钢筋布置图交底人：复核人：承受人：技术交底内容1、技术交底范围新建兰新铁路甘青段LXS-11标二工区DK569+122-DK569+792段CFG桩施工。2、施工准备工作2.1．技术准备〔1〕、对设计下发的设计图纸进展审核组织各部门、架子队、协作队伍召开技术交底会做好岗前平安、技术培训。〔2〕施工前进展工艺性试桩试桩根数按技术人员要求进展一般不少于2根。〔3〕、现场测量放样布设桩位核对无误报监理工程师检验合格后进展CFG桩施工。2.2．机械准备主要包括：长臂螺旋钻机、混凝土输送泵、发电机、混凝土运输车、挖机、装载机、运渣车、切割机。2.3．测量、试验检测设备主要包括：全站仪、水准仪、基桩动测仪、静载荷测试仪等。2.4．人员准备一套CFG桩钻机配置的人员主要包括：指挥人员、司机、发电机司机、放料工、普通工、测量工、技术员、平安员、挖机、装载机运渣车司机。3.施工工艺及技术要求DK569+122-DK569+792段地基采用CFG桩进展地基处理桩径0.4m桩间距1.7m桩长在2.5～5m(按技术人员要求的断面桩基深度施工)正三角形布置。处理宽度为路堤两侧坡脚〔不含护道〕之间的范围内CFG桩桩底必须进入圆砾土层大于0.5m且不小于设计桩长每一根CFG桩桩顶设桩帽尺寸为0.8m〔长〕*0.8m〔宽〕*0.3m(厚)采用C30钢筋混凝土浇注CFG桩嵌入桩帽0.05m桩头设六根连接钢筋〔钢筋布置型式见附图〕。1、施工工艺：采用振动沉灌注成桩的施工顺序：原地面处理→测量放样→沉机就位→下沉至设计深度→停机→混合料入→均匀拔至桩顶→沉机移位。详细成桩工艺见框图：2、施工〔1〕设备进场：打桩机、发电机等设备及材料进入现场。根据设计桩长沉入土深度确定机架高度并进展设备组装。打桩机沉外表应标注进尺标记。〔2〕就位：在平整的施工场地上按设计图纸对桩位进展放样定出控制轴线打桩场地边线。桩机就位须程度、稳固调整沉与地面垂直确保偏向≯1％。〔3〕沉：启动振动器使沉在振动作用下下沉至设计标高停机。沉过程中需注意调整桩机的稳定防止倾斜做好电流变化记录〔每1m记一次〕并对土层变化予以说明。〔正常工作电流为75～80A〕〔4〕投料：振动器关闭后立即向内投灌粉煤灰混凝土直至混凝土与进料口齐平。混凝土严格按施工配合比拌和搅拌时间不得小于1min混凝土坍落度控制在14～18cm。〔5〕拔：启动马达留振5～10s然后边振边拔拔速度一般控制在2～2.5m/min左右。在振动拔过程中因桩充盈扩孔需不断向沉中拟定方案、报工程师审批施工准备、测量放样桩机进场、拼装、就位试桩报工程师批准修正施工工艺和参数、调整配合比报工程师审批插入桩管桩管内灌封底混合料循振动沉管至设计深度环检查成孔深度和质量试件制作灌注混合料重复试件试压振动拔管移机本桩完成全程自控、记录N报废重打成桩检查报工程师监控本路段完成成桩7天后开挖、截桩头N成桩28天后桩及复合地基检测报工程师认可砂垫层及土工格栅铺设进入下段或下序施工混合料原材试验、配合比选定报工程师认可投料投料速度及数量以地面以上沉内有料为准〔锤敲检验〕。成桩后桩顶标高需高出设计值50cm以保证保护桩长。〔6〕移机：沉拔出并确认成桩符合要求后桩头用土封顶移机进展下一根桩施工。〔7〕施工考前须知①试桩是修正、完善设计和施工参数的关键必须认真完成。施工参数包括确定混合料配合比、坍落度、搅拌时间、拔速度等各项工艺参数。②CFG桩施工严格按试桩确定的混合料配合比和技术参数进展技术人员旁站监视确保成桩质量并作详细的成桩记录。③CFG桩施工时从一边向另一边推进采用隔桩跳打邻桩施工间隔时间大于7天以免窜孔或影响桩身强度增长。CFG桩应快速施工完毕以防缩径、断桩。用收紧钢丝绳加压方式进步沉效率时应防止发生翻架事故钻进时先慢后快在钻进过程中假设发现钻杆摇摆或难钻时应放慢进尺。④桩入...
