浦东岸边段主线道路及辅道监理实施细则VIP免费

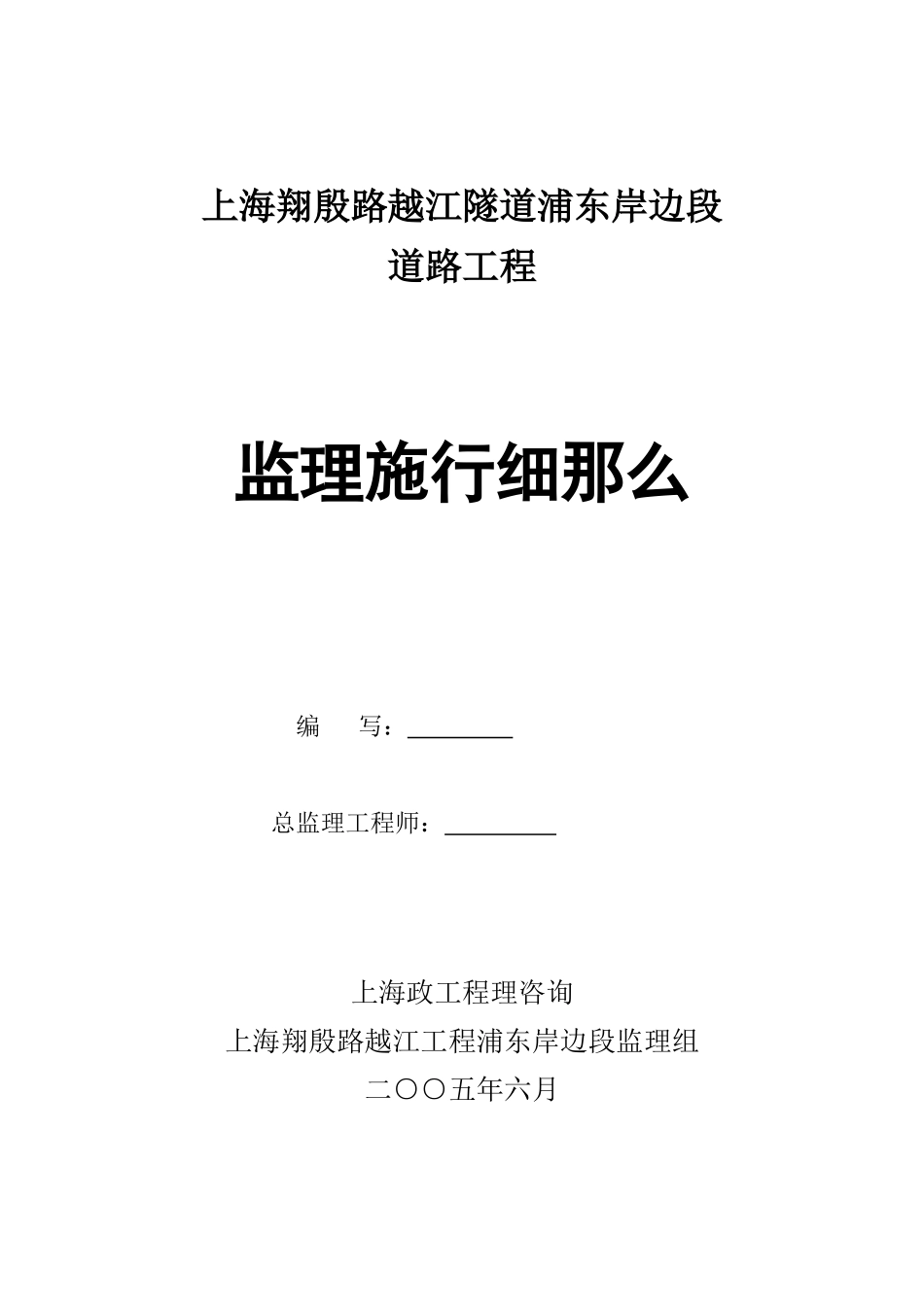

浦东岸边段主线道路及辅道监理实施细则_第1页
1/8

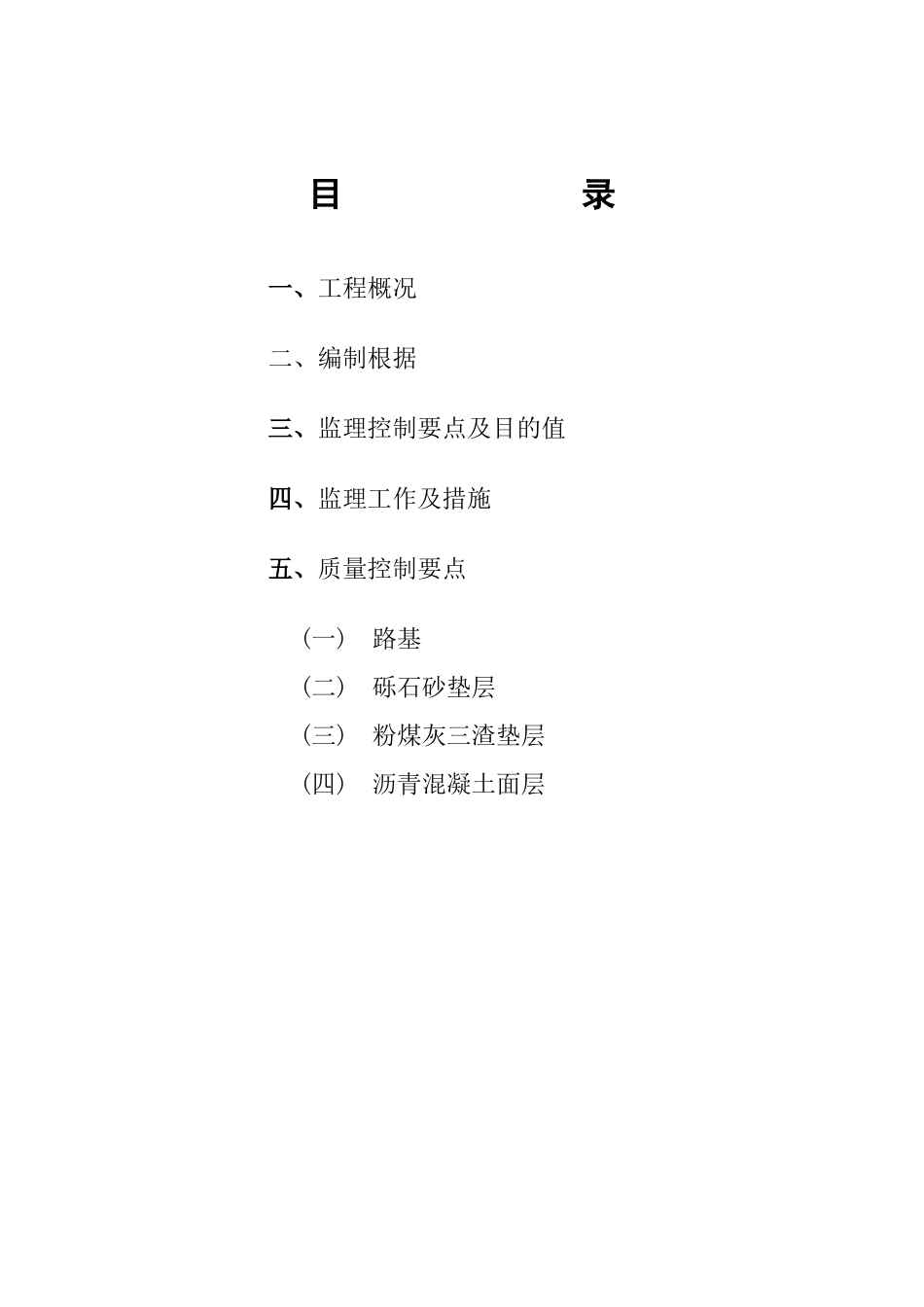

浦东岸边段主线道路及辅道监理实施细则_第2页
2/8

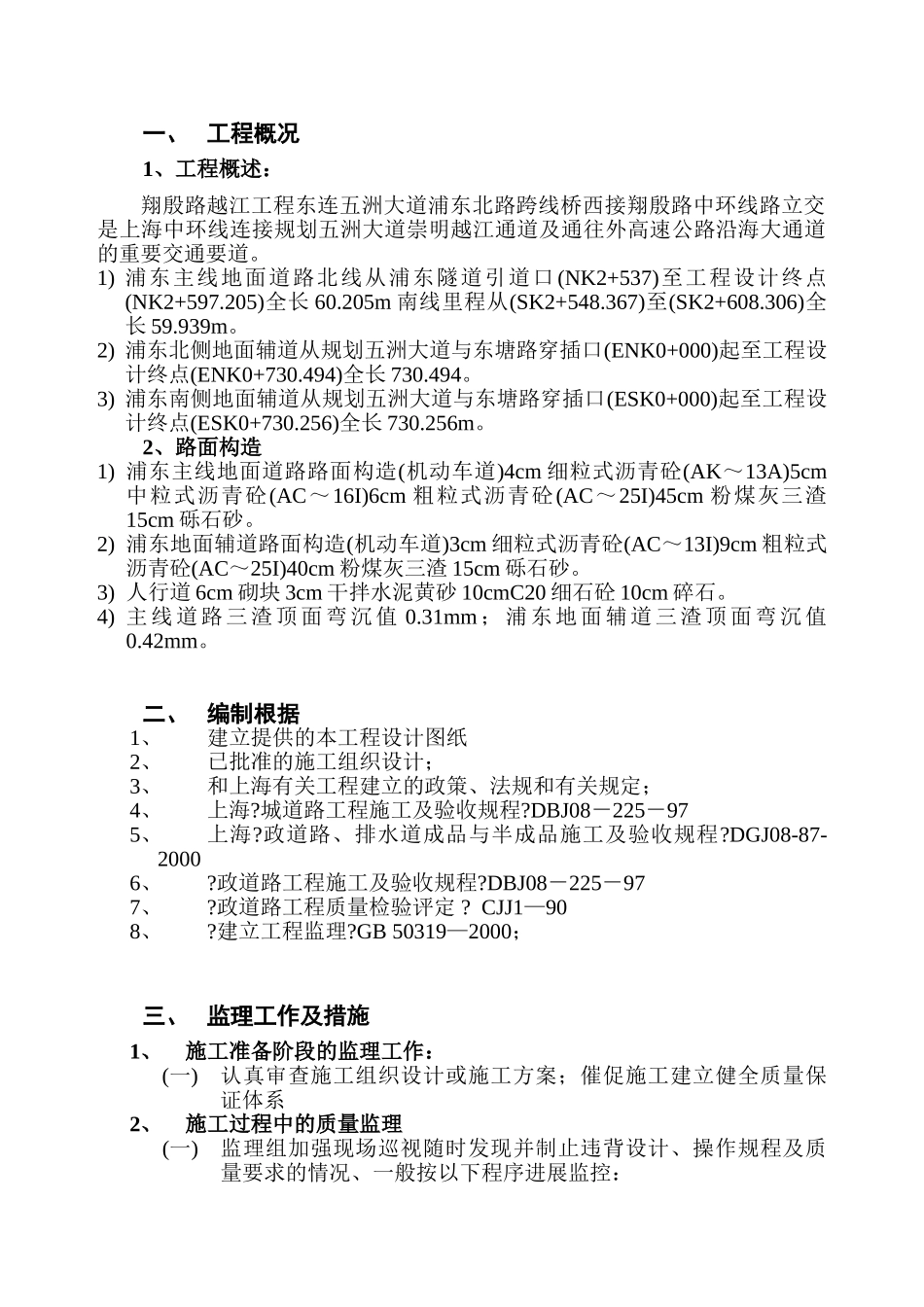

浦东岸边段主线道路及辅道监理实施细则_第3页
3/8
上海翔殷路越江隧道浦东岸边段道路工程监理施行细那么编写:总监理工程师:上海政工程理咨询上海翔殷路越江工程浦东岸边段监理组二○○五年六月目录一、工程概况二、编制根据三、监理控制要点及目的值四、监理工作及措施五、质量控制要点(一)路基(二)砾石砂垫层(三)粉煤灰三渣垫层(四)沥青混凝土面层一、工程概况1、工程概述:翔殷路越江工程东连五洲大道浦东北路跨线桥西接翔殷路中环线路立交是上海中环线连接规划五洲大道崇明越江通道及通往外高速公路沿海大通道的重要交通要道。1)浦东主线地面道路北线从浦东隧道引道口(NK2+537)至工程设计终点(NK2+597.205)全长60.205m南线里程从(SK2+548.367)至(SK2+608.306)全长59.939m。2)浦东北侧地面辅道从规划五洲大道与东塘路穿插口(ENK0+000)起至工程设计终点(ENK0+730.494)全长730.494。3)浦东南侧地面辅道从规划五洲大道与东塘路穿插口(ESK0+000)起至工程设计终点(ESK0+730.256)全长730.256m。2、路面构造1)浦东主线地面道路路面构造(机动车道)4cm细粒式沥青砼(AK~13A)5cm中粒式沥青砼(AC~16I)6cm粗粒式沥青砼(AC~25I)45cm粉煤灰三渣15cm砾石砂。2)浦东地面辅道路面构造(机动车道)3cm细粒式沥青砼(AC~13I)9cm粗粒式沥青砼(AC~25I)40cm粉煤灰三渣15cm砾石砂。3)人行道6cm砌块3cm干拌水泥黄砂10cmC20细石砼10cm碎石。4)主线道路三渣顶面弯沉值0.31mm;浦东地面辅道三渣顶面弯沉值0.42mm。二、编制根据1、建立提供的本工程设计图纸2、已批准的施工组织设计;3、和上海有关工程建立的政策、法规和有关规定;4、上海?城道路工程施工及验收规程?DBJ08-225-975、上海?政道路、排水道成品与半成品施工及验收规程?DGJ08-87-20006、?政道路工程施工及验收规程?DBJ08-225-977、?政道路工程质量检验评定?CJJ1—908、?建立工程监理?GB50319—2000;三、监理工作及措施1、施工准备阶段的监理工作:(一)认真审查施工组织设计或施工方案;催促施工建立健全质量保证体系2、施工过程中的质量监理(一)监理组加强现场巡视随时发现并制止违背设计、操作规程及质量要求的情况、一般按以下程序进展监控:(二)加强隐蔽工程验收未经监理检查并确认合格不得进入下一道工序施工。(三)点的现场检测试验过程;试块、试件的取样、制作过程。四、质量控制要点(一)、路基质量控制A、根据设计图纸和资料进展现场勘测和调查认真校对与核实发现问题1、检查压路机、推土机等施工机械型是否满足施工要求。2、检查复测道路中线是否符合设计要求临时水准点设置是否合理其精度是否符合验收。详细要求如下:1)临时水准点每隔200~300m设一点。临时水准点和导线测量必须回测闭合道路测量应和沿线的排水道设施等水准点相校核。测量的允许偏向应符合表2和表3的规定。施工测量允许偏向表2项目单位允许偏向说明水准点闭合差〔mm〕±12√LL为水准点间的程度间距导线方位角闭合差角秒±40√nn为测站数直接丈量测距所允许偏向表3固定测桩间间隔(m)<200200~600>500允许偏向1/50001/100001/200002)平曲线地段应根据设计图纸提供的曲线要素放设曲线。3)根据设计图纸放出边线桩和雨水口位置及穿插路口的转角曲线。4)施工放样及复核工作应分别由专人负责。对仪器和记录应作检查和核对原始资料应妥善保。3、检查土路基临时排水设施是否畅通并满足施工要求。路基排水采用挖明沟路基每隔15m开挖横向盲沟与两侧明沟连接保证施工间的排水畅通。4、地基中原土外表须挖去用性能较好的土填至设计标高碾压后的实度应符合设计要求。合格不合格监理检查发现问题口头指出或签发监理业务联络单施工整改施工填写整改回复单报监理(口头指出已整改完成外)监理复查进入下道工序5、复核清表后的土路基的纵、横断面高程及宽度。6、复核道路中心线及边线检查对道路的控制桩的保护情况。7、检查填土质量是否符合要求,粒径是否满足技术要求。路基填土不得含有草根、树枝等杂物土块粒径超过10cm者应打碎不符合要求的土(如淤泥河浜外表土等)应挖除换土。路基应均匀、实和稳定。8、填土应按设计断面分层填筑和压实每层土的松铺厚度不宜超过30cm其填筑宽度及边坡应符合设计要求。9、假设填土工程分几个作业段...
