某道路设计说明书 道路工程管理专业

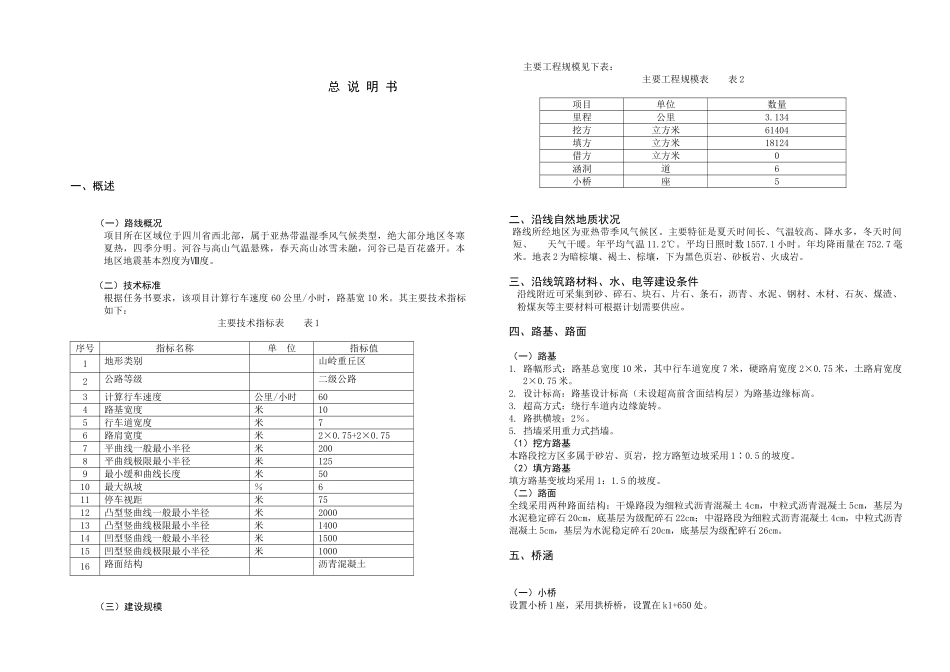

总 说 明 书一、概述（一）路线概况项目所在区域位于四川省西北部，属于亚热带温湿季风气候类型，绝大部分地区冬寒夏热，四季分明。河谷与高山气温悬殊，春天高山冰雪未融，河谷已是百花盛开。本地区地震基本烈度为Ⅷ度。（二）技术标准根据任务书要求，该项目计算行车速度 60 公里/小时，路基宽 10 米。其主要技术指标如下：主要技术指标表 表 1序号指标名称单 位指标值1地形类别山岭重丘区2公路等级二级公路3计算行车速度公里/小时604路基宽度米105行车道宽度米76路肩宽度米2×0.75+2×0.757平曲线一般最小半径米2008平曲线极限最小半径米1259最小缓和曲线长度米5010最大纵坡％611停车视距米7512凸型竖曲线一般最小半径米200013凸型竖曲线极限最小半径米140014凹型竖曲线一般最小半径米150015凹型竖曲线极限最小半径米100016路面结构沥青混凝土（三）建设规模主要工程规模见下表：主要工程规模表 表 2项目单位数量里程公里3.134挖方立方米61404填方立方米18124借方立方米0涵洞道6小桥座5二、沿线自然地质状况路线所经地区为亚热带季风气候区。主要特征是夏天时间长、气温较高、降水多，冬天时间短、 天气干暖。年平均气温 11.2℃。平均日照时数 1557.1 小时。年均降雨量在 752.7 毫米。地表 2 为暗棕壤、褐土、棕壤，下为黑色页岩、砂板岩、火成岩。三、沿线筑路材料、水、电等建设条件沿线附近可采集到砂、碎石、块石、片石、条石，沥青、水泥、钢材、木材、石灰、煤渣、粉煤灰等主要材料可根据计划需要供应。四、路基、路面（一）路基1. 路幅形式：路基总宽度 10 米，其中行车道宽度 7 米，硬路肩宽度 2×0.75 米，土路肩宽度2×0.75 米。2. 设计标高：路基设计标高（未设超高前含面结构层）为路基边缘标高。3. 超高方式：绕行车道内边缘旋转。4. 路拱横坡：2％。5. 挡墙采用重力式挡墙。（1）挖方路基本路段挖方区多属于砂岩、页岩，挖方路堑边坡采用 1∶0.5 的坡度。（2）填方路基填方路基变坡均采用 1：1.5 的坡度。（二）路面全线采用两种路面结构：干燥路段为细粒式沥青混凝土 4cm，中粒式沥青混凝土 5cm，基层为水泥稳定碎石 20cm，底基层为级配碎石 22cm；中湿路段为细粒式沥青混凝土 4cm，中粒式沥青混凝土 5cm，基层为水泥稳定碎石 20cm，底基层为级配碎石 26cm。五、桥涵（一）小桥设置小桥 1 座，采用拱桥桥，设置在 k1+650 处。（二）涵洞全线共布设涵洞 6 道，采用 6 个钢筋...
