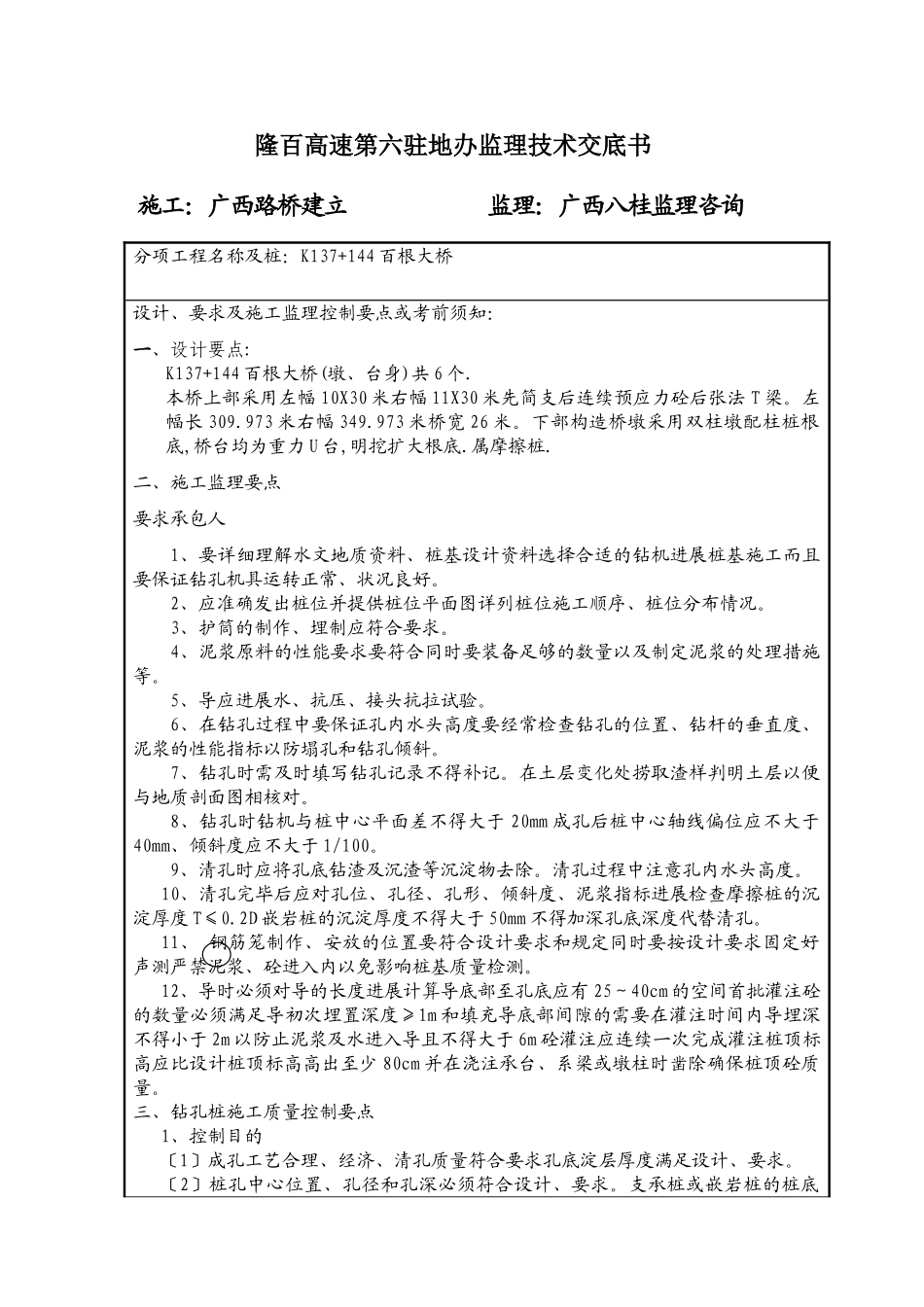

隆百高速第六驻地办监理技术交底书施工：广西路桥建立监理：广西八桂监理咨询分项工程名称及桩：K137+144百根大桥设计、要求及施工监理控制要点或考前须知：一、设计要点:K137+144百根大桥(墩、台身)共6个.本桥上部采用左幅10X30米右幅11X30米先简支后连续预应力砼后张法T梁。左幅长309.973米右幅349.973米桥宽26米。下部构造桥墩采用双柱墩配柱桩根底,桥台均为重力U台,明挖扩大根底.属摩擦桩.二、施工监理要点要求承包人1、要详细理解水文地质资料、桩基设计资料选择合适的钻机进展桩基施工而且要保证钻孔机具运转正常、状况良好。2、应准确发出桩位并提供桩位平面图详列桩位施工顺序、桩位分布情况。3、护筒的制作、埋制应符合要求。4、泥浆原料的性能要求要符合同时要装备足够的数量以及制定泥浆的处理措施等。5、导应进展水、抗压、接头抗拉试验。6、在钻孔过程中要保证孔内水头高度要经常检查钻孔的位置、钻杆的垂直度、泥浆的性能指标以防塌孔和钻孔倾斜。7、钻孔时需及时填写钻孔记录不得补记。在土层变化处捞取渣样判明土层以便与地质剖面图相核对。8、钻孔时钻机与桩中心平面差不得大于20mm成孔后桩中心轴线偏位应不大于40mm、倾斜度应不大于1/100。9、清孔时应将孔底钻渣及沉渣等沉淀物去除。清孔过程中注意孔内水头高度。10、清孔完毕后应对孔位、孔径、孔形、倾斜度、泥浆指标进展检查摩擦桩的沉淀厚度T≤0.2D嵌岩桩的沉淀厚度不得大于50mm不得加深孔底深度代替清孔。11、钢筋笼制作、安放的位置要符合设计要求和规定同时要按设计要求固定好声测严禁泥浆、砼进入内以免影响桩基质量检测。112、导时必须对导的长度进展计算导底部至孔底应有25～40cm的空间首批灌注砼的数量必须满足导初次埋置深度≥1m和填充导底部间隙的需要在灌注时间内导埋深不得小于2m以防止泥浆及水进入导且不得大于6m砼灌注应连续一次完成灌注桩顶标高应比设计桩顶标高高出至少80cm并在浇注承台、系梁或墩柱时凿除确保桩顶砼质量。三、钻孔桩施工质量控制要点1、控制目的〔1〕成孔工艺合理、经济、清孔质量符合要求孔底淀层厚度满足设计、要求。〔2〕桩孔中心位置、孔径和孔深必须符合设计、要求。支承桩或嵌岩桩的桩底岩层强度、嵌岩深等应符合设计要求且桩底以下一定的范围内岩层无软弱夹层、溶洞等不良地质。承包载力满足设计要求。〔3〕桩基钢筋笼制作、安装应符合设计、施工要求。嵌入承台的锚固钢筋长度应满足设计要求不得小于规定的最涉锚固长度要求。〔4〕桩基混凝土连续、均匀、致无夹层、断桩强度满足设计要求。〔5〕桩顶标高、成桩中心坐标等满足设计、要求。钻孔桩灌注桩实测工程项次检查工程规定值或允许偏向检测和频率1混凝土强度〔Mpa〕在合格内按注①检查2桩位〔〕㎜群桩100全站仪或经纬仪：每桩检查排架桩503孔深〔m〕不小于设计值测绳量：每桩测量4孔径〔mm〕不小于设计值探孔器：每桩检查5钻孔倾斜度〔mm〕1桩长且不大于500垂线法：每桩检查6沉淀厚度〔mm〕摩擦桩设计规定设计未规定时按施工要求沉淀盒或测锤：每桩检查支承桩不大于设计规定7钢筋骨架底面高程〔mm〕±50水准仪：测每桩骨架顶面高程后反算注：①每根挖孔桩至少应制取2组；桩长20m以上者不少于3组；桩径大、浇筑时间很长时不少于4组。2、根据合同条件对承包人在开工前的准备工作进展检查。3、复核承包人的施工放样校核桩基的中心线、护桩和水准点的保护等复核合格后才可以钻孔准备工作。检查承包人的护筒制作与埋设。护筒必须采用钢护筒应保证不坍塌不被地表水进入钻孔,保持护筒内泥浆外表高程。护筒内径应比桩径大20cm-40cm,护筒顶端高程应高出地下水位或孔外水位1.5-2m,还应高出地面0.2-0.4m.护筒埋深,在旱地或浅水不小于1-1.5m,在深水河床为软土、淤泥、砂土时不小于3m其平面位置偏向不大于50mm竖直倾斜不大1。埋设好护筒后应对其顶面高程进展测量以此高程和设计桩底高程来控制钻孔深度。4、泥浆备制应符合和设计要求应对相对度和粘度进展试验钻孔泥浆应始终高出孔外水位或地下水1.0-1.5m.5、桩的钻孔应在中距5m以内任何桩的混凝土灌注完成后24小时才能开场进展同排第二根桩的钻孔。钻孔应连续进展不得中断钻孔...
