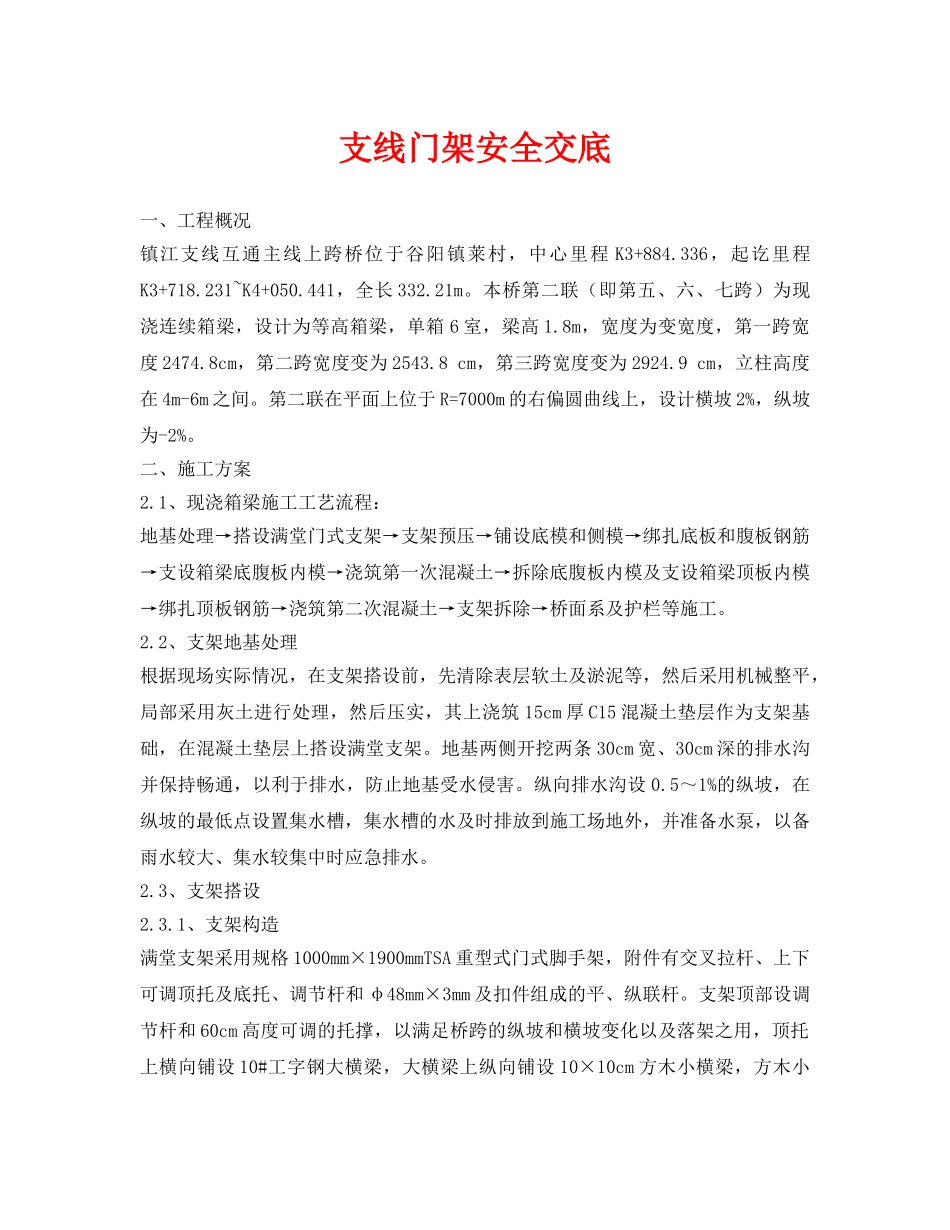

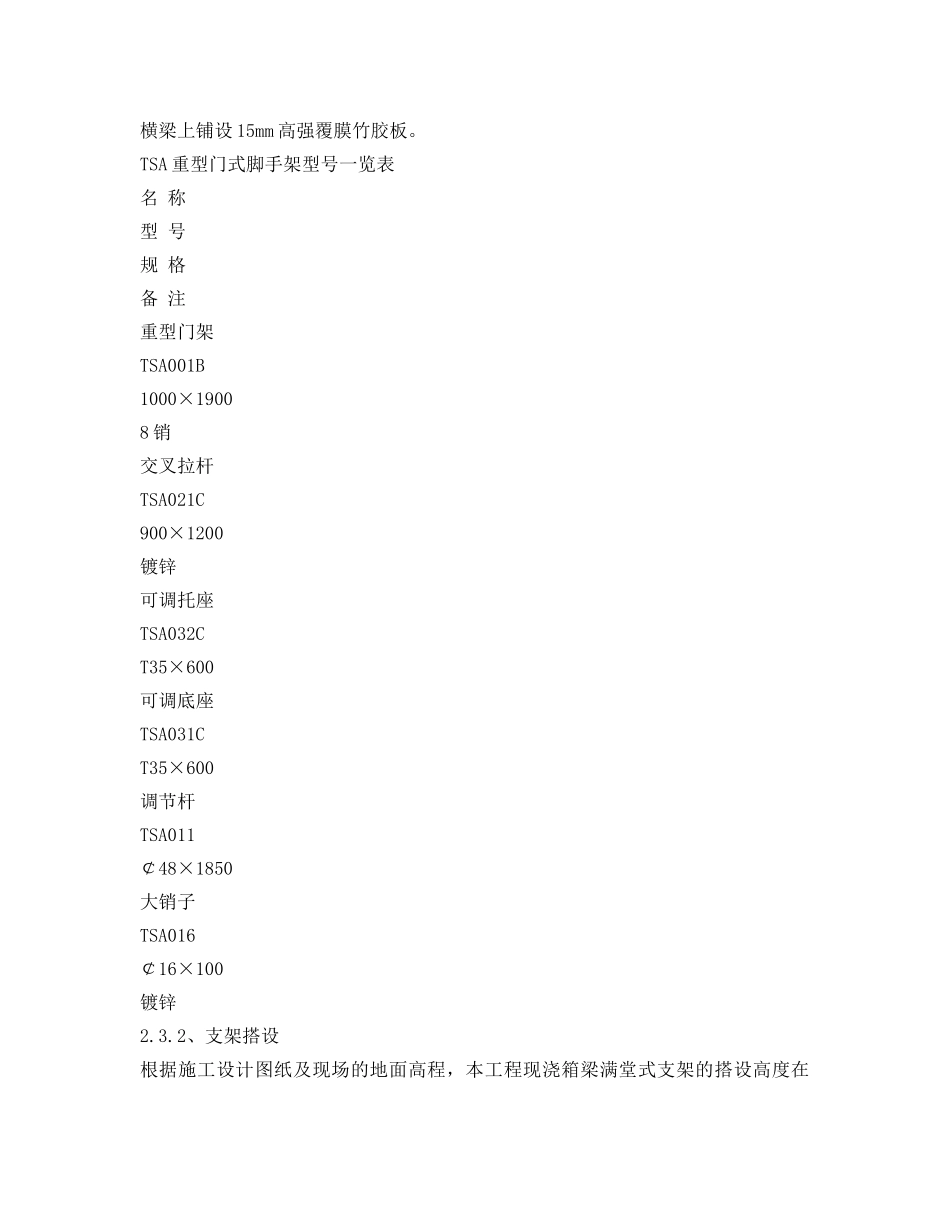

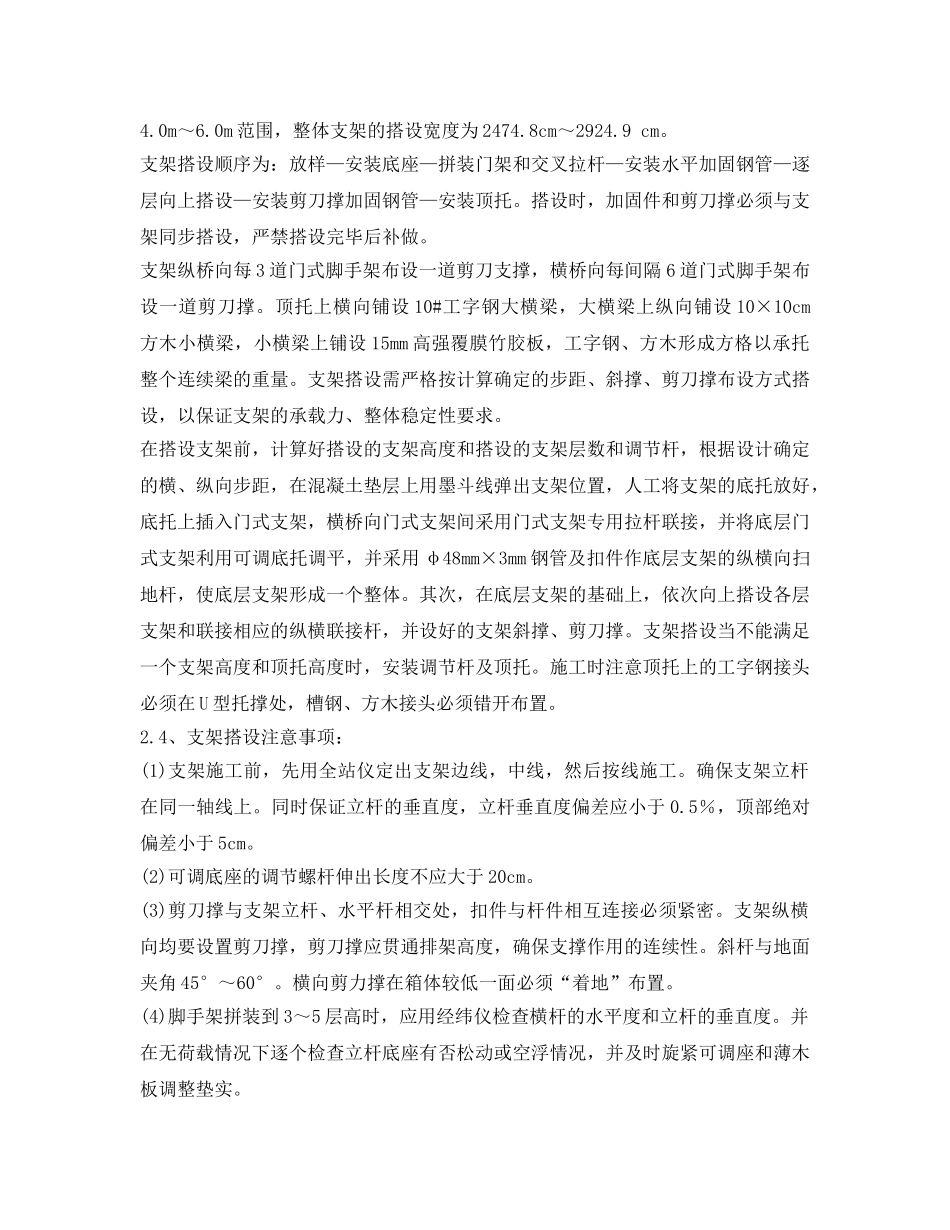

支线门架安全交底一、工程概况镇江支线互通主线上跨桥位于谷阳镇莱村，中心里程K3+884.336，起讫里程K3+718.231~K4+050.441，全长332.21m。本桥第二联（即第五、六、七跨）为现浇连续箱梁，设计为等高箱梁，单箱6室，梁高1.8m，宽度为变宽度，第一跨宽度2474.8cm，第二跨宽度变为2543.8cm，第三跨宽度变为2924.9cm，立柱高度在4m-6m之间。第二联在平面上位于R=7000m的右偏圆曲线上，设计横坡2%，纵坡为-2%。二、施工方案2.1、现浇箱梁施工工艺流程：地基处理→搭设满堂门式支架→支架预压→铺设底模和侧模→绑扎底板和腹板钢筋→支设箱梁底腹板内模→浇筑第一次混凝土→拆除底腹板内模及支设箱梁顶板内模→绑扎顶板钢筋→浇筑第二次混凝土→支架拆除→桥面系及护栏等施工。2.2、支架地基处理根据现场实际情况，在支架搭设前，先清除表层软土及淤泥等，然后采用机械整平，局部采用灰土进行处理，然后压实，其上浇筑15cm厚C15混凝土垫层作为支架基础，在混凝土垫层上搭设满堂支架。地基两侧开挖两条30cm宽、30cm深的排水沟并保持畅通，以利于排水，防止地基受水侵害。纵向排水沟设0.5～1%的纵坡，在纵坡的最低点设置集水槽，集水槽的水及时排放到施工场地外，并准备水泵，以备雨水较大、集水较集中时应急排水。2.3、支架搭设2.3.1、支架构造满堂支架采用规格1000mm×1900mmTSA重型式门式脚手架，附件有交叉拉杆、上下可调顶托及底托、调节杆和φ48mm×3mm及扣件组成的平、纵联杆。支架顶部设调节杆和60cm高度可调的托撑，以满足桥跨的纵坡和横坡变化以及落架之用，顶托上横向铺设10#工字钢大横梁，大横梁上纵向铺设10×10cm方木小横梁，方木小横梁上铺设15mm高强覆膜竹胶板。TSA重型门式脚手架型号一览表名称型号规格备注重型门架TSA001B1000×19008销交叉拉杆TSA021C900×1200镀锌可调托座TSA032CT35×600可调底座TSA031CT35×600调节杆TSA011￠48×1850大销子TSA016￠16×100镀锌2.3.2、支架搭设根据施工设计图纸及现场的地面高程，本工程现浇箱梁满堂式支架的搭设高度在4.0m～6.0m范围，整体支架的搭设宽度为2474.8cm～2924.9cm。支架搭设顺序为：放样—安装底座—拼装门架和交叉拉杆—安装水平加固钢管—逐层向上搭设—安装剪刀撑加固钢管—安装顶托。搭设时，加固件和剪刀撑必须与支架同步搭设，严禁搭设完毕后补做。支架纵桥向每3道门式脚手架布设一道剪刀支撑，横桥向每间隔6道门式脚手架布设一道剪刀撑。顶托上横向铺设10#工字钢大横梁，大横梁上纵向铺设10×10cm方木小横梁，小横梁上铺设15mm高强覆膜竹胶板，工字钢、方木形成方格以承托整个连续梁的重量。支架搭设需严格按计算确定的步距、斜撑、剪刀撑布设方式搭设，以保证支架的承载力、整体稳定性要求。在搭设支架前，计算好搭设的支架高度和搭设的支架层数和调节杆，根据设计确定的横、纵向步距，在混凝土垫层上用墨斗线弹出支架位置，人工将支架的底托放好，底托上插入门式支架，横桥向门式支架间采用门式支架专用拉杆联接，并将底层门式支架利用可调底托调平，并采用φ48mm×3mm钢管及扣件作底层支架的纵横向扫地杆，使底层支架形成一个整体。其次，在底层支架的基础上，依次向上搭设各层支架和联接相应的纵横联接杆，并设好的支架斜撑、剪刀撑。支架搭设当不能满足一个支架高度和顶托高度时，安装调节杆及顶托。施工时注意顶托上的工字钢接头必须在U型托撑处，槽钢、方木接头必须错开布置。2.4、支架搭设注意事项：(1)支架施工前，先用全站仪定出支架边线，中线，然后按线施工。确保支架立杆在同一轴线上。同时保证立杆的垂直度，立杆垂直度偏差应小于0.5％，顶部绝对偏差小于5cm。(2)可调底座的调节螺杆伸出长度不应大于20cm。(3)剪刀撑与支架立杆、水平杆相交处，扣件与杆件相互连接必须紧密。支架纵横向均要设置剪刀撑，剪刀撑应贯通排架高度，确保支撑作用的连续性。斜杆与地面夹角45°～60°。横向剪力撑在箱体较低一面必须“着地”布置。(4)脚手架拼装到3～5层高时，应用经纬仪检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆底座有否松动或空浮情况，并及时旋紧可调座和薄木板调整垫实。(5)...
