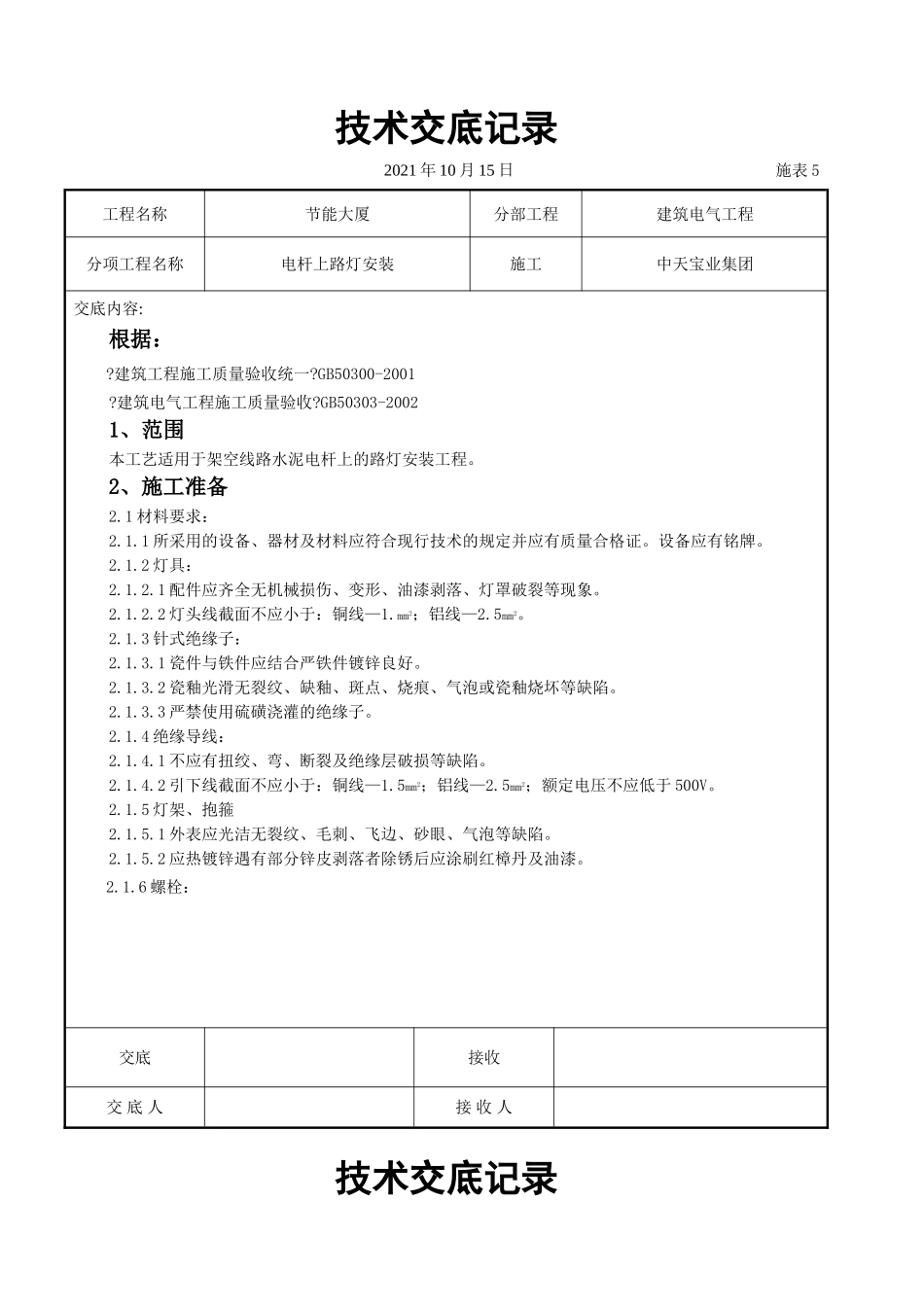

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工中天宝业集团交底内容:根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20021、范围本工艺适用于架空线路水泥电杆上的路灯安装工程。2、施工准备2.1材料要求：2.1.1所采用的设备、器材及材料应符合现行技术的规定并应有质量合格证。设备应有铭牌。2.1.2灯具：2.1.2.1配件应齐全无机械损伤、变形、油漆剥落、灯罩破裂等现象。2.1.2.2灯头线截面不应小于：铜线—1.mm2；铝线—2.5mm2。2.1.3针式绝缘子：2.1.3.1瓷件与铁件应结合严铁件镀锌良好。2.1.3.2瓷釉光滑无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.3.3严禁使用硫磺浇灌的绝缘子。2.1.4绝缘导线：2.1.4.1不应有扭绞、弯、断裂及绝缘层破损等缺陷。2.1.4.2引下线截面不应小于：铜线—1.5mm2；铝线—2.5mm2；额定电压不应低于500V。2.1.5灯架、抱箍2.1.5.1外表应光洁无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2应热镀锌遇有部分锌皮剥落者除锈后应涂刷红樟丹及油漆。2.1.6螺栓：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工中天宝业集团交底内容:2.1.6.1螺栓外表不应有裂纹、砂眼、锌皮剥落及锈蚀等现象螺栓与螺母应配合良好。2.1.6.2金属上的各种联结螺栓应有防松装置采用的防松装置应镀锌良好、弹力适宜、厚度符合规定。2.1.7其它材料、熔断器、绝缘绑线、软塑料、橡胶布、黑胶布等。2.2主要机具：2.2.1滑轮、手锤、活扳手、尼龙绳。2.2.2程度尺、卷尺、脚扣、平安带、高凳等。2.3作业条件：2.3.1灯架制作已完毕。2.3.2架空线路施工已完成。3、操作工艺3.1工艺流程：灯架、灯具安装→配接引下线→试灯3.2灯架、灯具安装：3.2.1按设计要求测出灯具〔灯架〕安装高度在电杆上划出标记。3.2.2将灯架、灯具吊上电杆〔较重的灯架、灯具可使用滑轮、大绳吊上电杆〕穿好抱箍或螺栓按设计要求找好照射角度找好平正度后将灯架紧固好。成排安装的灯具其仰角应保持一致排列整齐。3.3配接引下线：将针式绝缘子固定在灯架上将导线后端在绝缘子上绑好回头并分别与灯头线、熔断器进展连接。将接头用橡胶布和黑胶布半幅重叠各包扎一层。然后将导线的另一端拉紧并与路灯干线背扣后进展缠绕连接。3.3.1每套灯具的相线应装有熔断器且相线应接螺口灯头的中心端子。3.3.2引下线与路灯干线连接点距杆中心应为400～600mm且两侧对称一致。3.3.3引下线凌空段不应有接头长度不应超过4m超过时应加装固定点或使用钢引线。3.3.4导线进出灯架处应套软塑料并做防水弯。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工中天宝业集团交底内容:3.4试灯：全部安装工作完毕后送电、试灯并进一步调整灯具的照射角度。4、质量4.1主控工程4.1.1电杆坑、拉线坑的深度允许偏向应不深于设计坑深1OOmm、不浅于设计坑深50mm。4.1.2架空导线的弧垂值允许偏向为设计弧垂值的±5％程度排列的同档导线间弧垂值偏向为+-50mm。4.1.3变压器中性点应与接地装置引出干线直接连接接地装置的接地电阻值必须符合设计要求。4.1.4杆上变压器和高压绝缘子、高压隔分开关、跌落式熔断器、避雷器等必须按GB50303-2002第3.1.8条的规定交接试验合格。4.1.5杆上低压配电箱的电气装置和馈电线路交接试验应符合以下规定：4.1.5.1每路配电开关及保护装置的规格、型应符合设计要求；4.1.5.2相间和相对地间的绝缘电阻值应大于0.5MΩ；4.1.5.3电气装置的交流工频耐压试验电压为1kV当绝缘电阻值大于1OMΩ时可采用2500V兆欧表摇测替代试验持续时间1mm无击穿闪络现象。4.1.6庭院灯安装应符合以下规定：4.1.6.1每套灯具的导电部分对地绝缘电阻值大于2MΩ：4.1.6.2立柱式路灯、落地式路灯、特种园艺灯等灯具与根底固定可靠地脚螺栓备帽齐全。灯具的接线盒或熔断器盒盒盖的防水封垫完好。4.1.6.3金属立柱及灯具可接近裸露导体接地(PE)或接零(PEN)可靠。接地线单设干线干线沿庭院灯布置位置形成环网...
