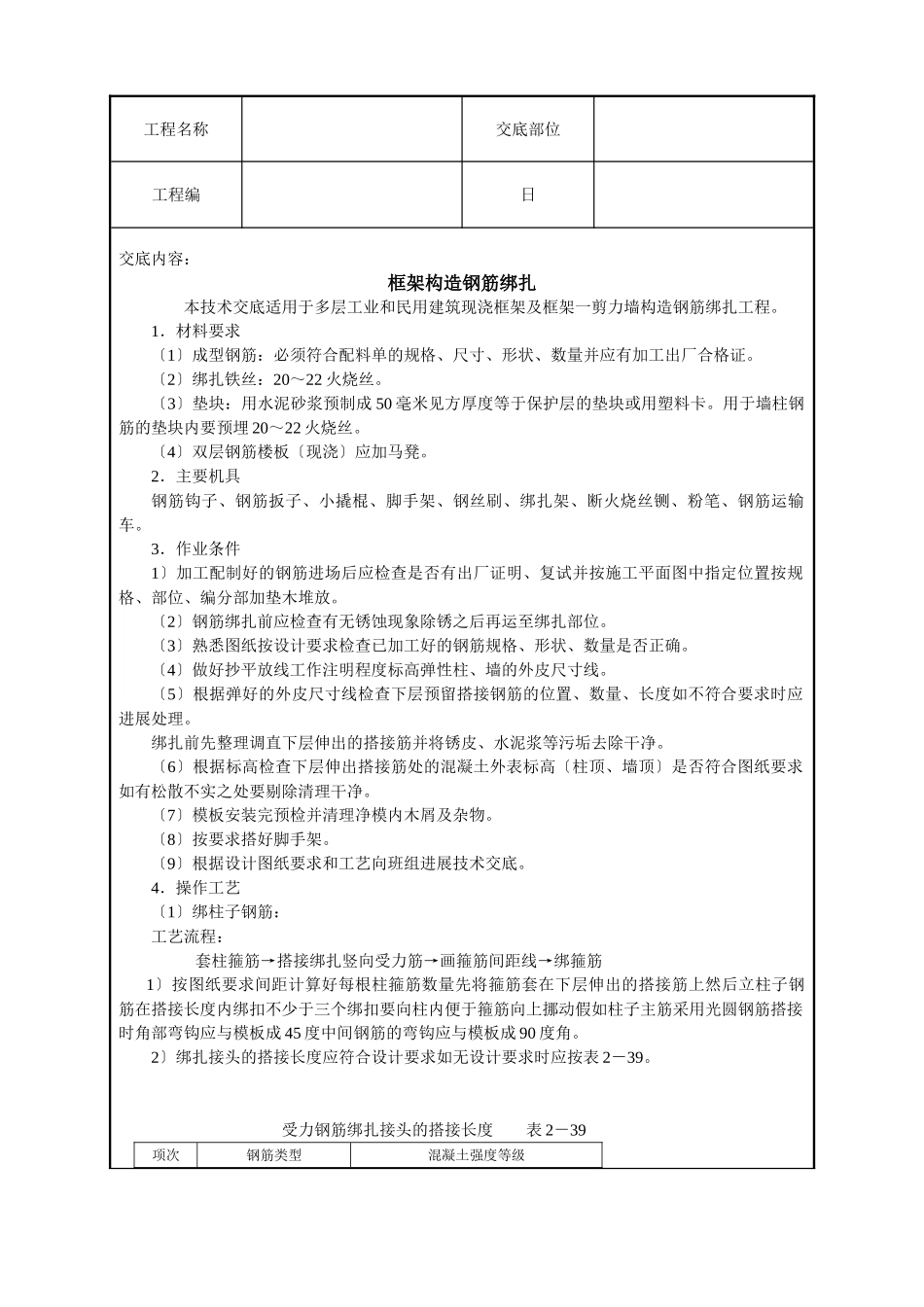

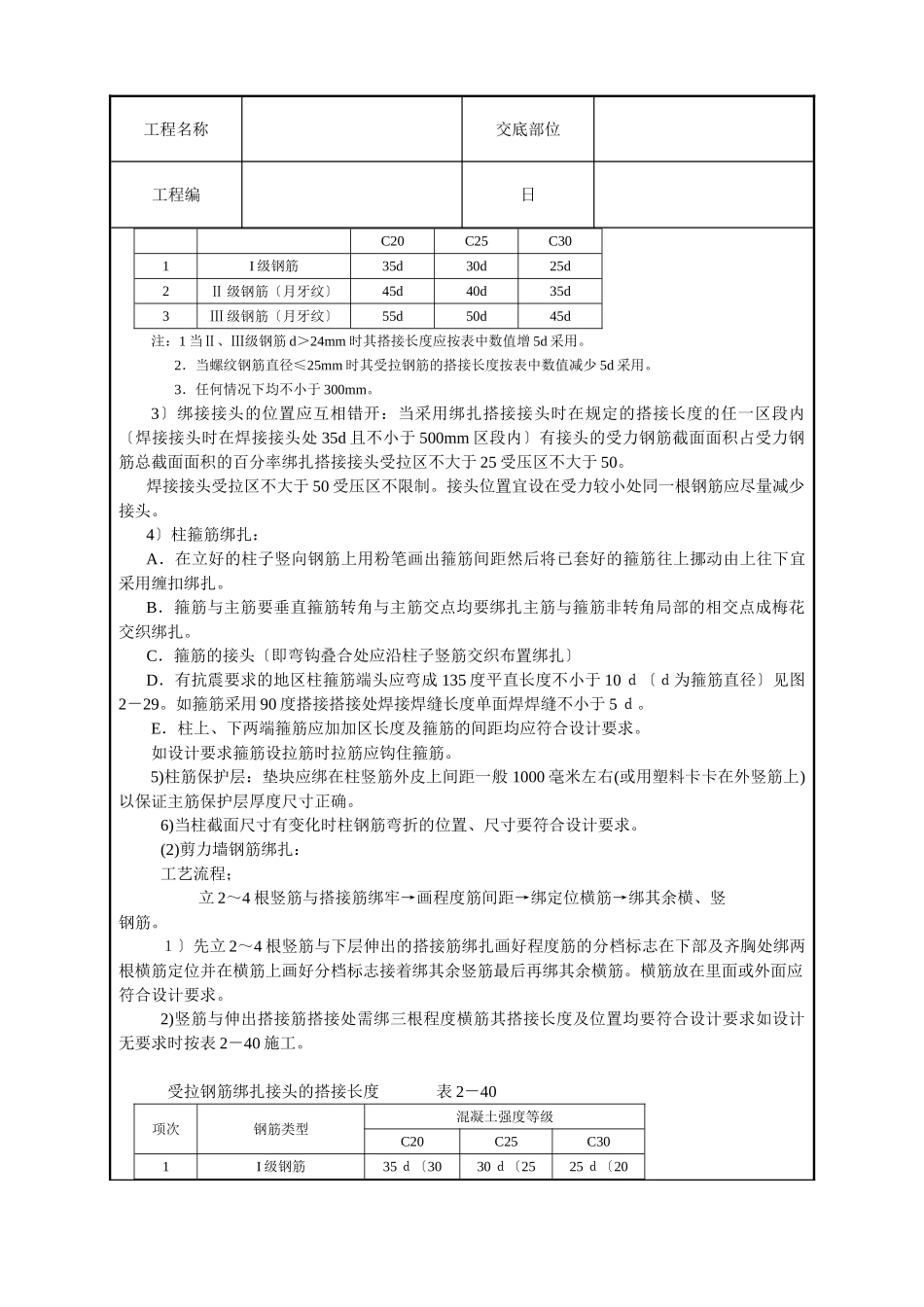

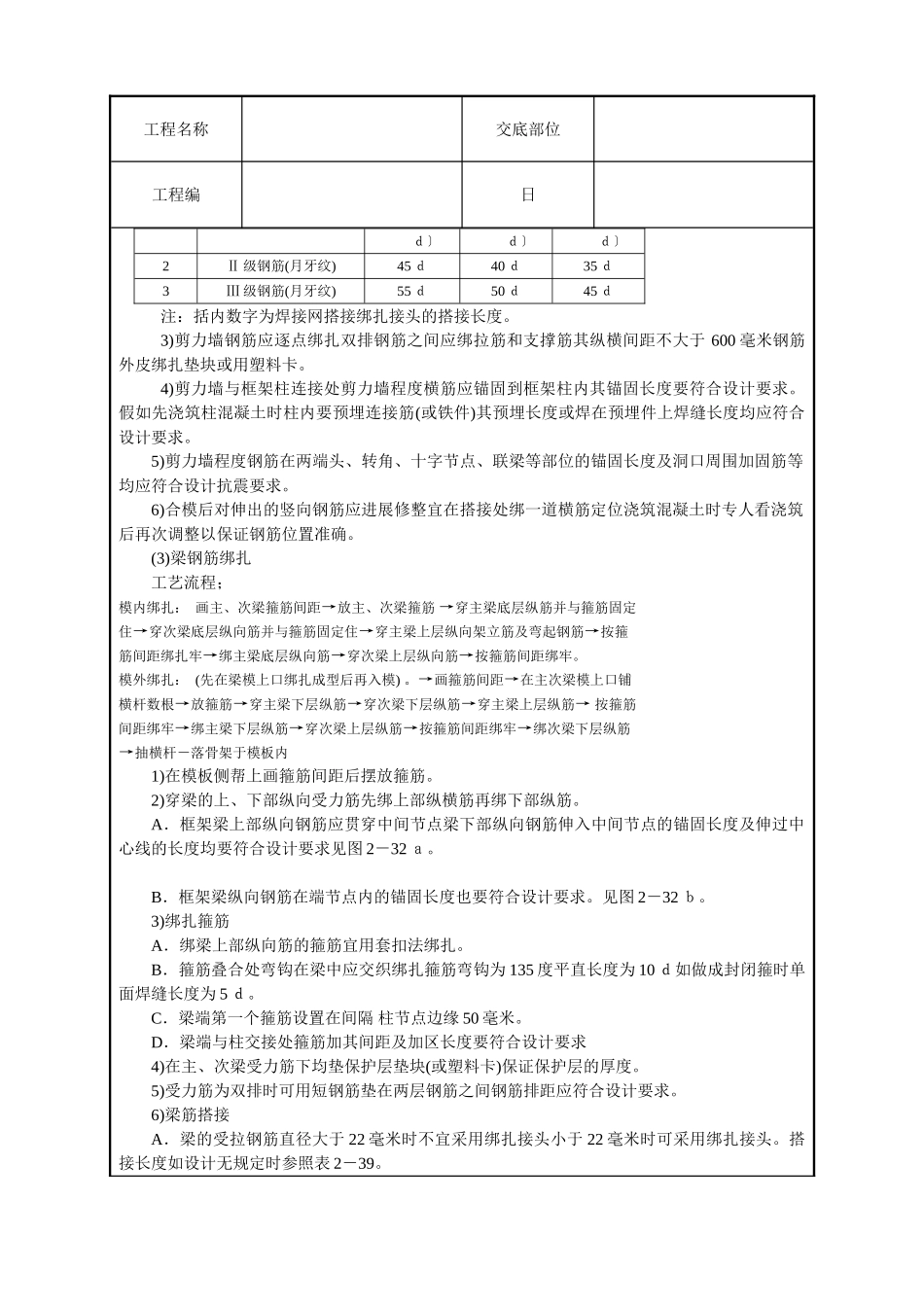

工程名称交底部位工程编日交底内容：框架构造钢筋绑扎本技术交底适用于多层工业和民用建筑现浇框架及框架一剪力墙构造钢筋绑扎工程。1．材料要求〔1〕成型钢筋：必须符合配料单的规格、尺寸、形状、数量并应有加工出厂合格证。〔2〕绑扎铁丝：20～22火烧丝。〔3〕垫块：用水泥砂浆预制成50毫米见方厚度等于保护层的垫块或用塑料卡。用于墙柱钢筋的垫块内要预埋20～22火烧丝。〔4〕双层钢筋楼板〔现浇〕应加马凳。2．主要机具钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝铡、粉笔、钢筋运输车。3．作业条件1〕加工配制好的钢筋进场后应检查是否有出厂证明、复试并按施工平面图中指定位置按规格、部位、编分部加垫木堆放。〔2〕钢筋绑扎前应检查有无锈蚀现象除锈之后再运至绑扎部位。〔3〕熟悉图纸按设计要求检查已加工好的钢筋规格、形状、数量是否正确。〔4〕做好抄平放线工作注明程度标高弹性柱、墙的外皮尺寸线。〔5〕根据弹好的外皮尺寸线检查下层预留搭接钢筋的位置、数量、长度如不符合要求时应进展处理。绑扎前先整理调直下层伸出的搭接筋并将锈皮、水泥浆等污垢去除干净。〔6〕根据标高检查下层伸出搭接筋处的混凝土外表标高〔柱顶、墙顶〕是否符合图纸要求如有松散不实之处要剔除清理干净。〔7〕模板安装完预检并清理净模内木屑及杂物。〔8〕按要求搭好脚手架。〔9〕根据设计图纸要求和工艺向班组进展技术交底。4．操作工艺〔1〕绑柱子钢筋：工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋1〕按图纸要求间距计算好每根柱箍筋数量先将箍筋套在下层伸出的搭接筋上然后立柱子钢筋在搭接长度内绑扣不少于三个绑扣要向柱内便于箍筋向上挪动假如柱子主筋采用光圆钢筋搭接时角部弯钩应与模板成45度中间钢筋的弯钩应与模板成90度角。2〕绑扎接头的搭接长度应符合设计要求如无设计要求时应按表2－39。受力钢筋绑扎接头的搭接长度表2－39项次钢筋类型混凝土强度等级工程名称交底部位工程编日C20C25C301I级钢筋35d30d25d2Ⅱ级钢筋〔月牙纹〕45d40d35d3Ⅲ级钢筋〔月牙纹〕55d50d45d注：1当Ⅱ、Ⅲ级钢筋d＞24mm时其搭接长度应按表中数值增5d采用。2．当螺纹钢筋直径≤25mm时其受拉钢筋的搭接长度按表中数值减少5d采用。3．任何情况下均不小于300mm。3〕绑接接头的位置应互相错开：当采用绑扎搭接接头时在规定的搭接长度的任一区段内〔焊接接头时在焊接接头处35d且不小于500mm区段内〕有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率绑扎搭接接头受拉区不大于25受压区不大于50。焊接接头受拉区不大于50受压区不限制。接头位置宜设在受力较小处同一根钢筋应尽量减少接头。4〕柱箍筋绑扎：A．在立好的柱子竖向钢筋上用粉笔画出箍筋间距然后将已套好的箍筋往上挪动由上往下宜采用缠扣绑扎。B．箍筋与主筋要垂直箍筋转角与主筋交点均要绑扎主筋与箍筋非转角局部的相交点成梅花交织绑扎。C．箍筋的接头〔即弯钩叠合处应沿柱子竖筋交织布置绑扎〕D．有抗震要求的地区柱箍筋端头应弯成135度平直长度不小于10ｄ〔ｄ为箍筋直径〕见图2－29。如箍筋采用90度搭接搭接处焊接焊缝长度单面焊焊缝不小于5ｄ。E．柱上、下两端箍筋应加加区长度及箍筋的间距均应符合设计要求。如设计要求箍筋设拉筋时拉筋应钩住箍筋。5)柱筋保护层：垫块应绑在柱竖筋外皮上间距一般1000毫米左右(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度尺寸正确。6)当柱截面尺寸有变化时柱钢筋弯折的位置、尺寸要符合设计要求。(2)剪力墙钢筋绑扎：工艺流程；立2～4根竖筋与搭接筋绑牢→画程度筋间距→绑定位横筋→绑其余横、竖钢筋。１〕先立2～4根竖筋与下层伸出的搭接筋绑扎画好程度筋的分档标志在下部及齐胸处绑两根横筋定位并在横筋上画好分档标志接着绑其余竖筋最后再绑其余横筋。横筋放在里面或外面应符合设计要求。2)竖筋与伸出搭接筋搭接处需绑三根程度横筋其搭接长度及位置均要符合设计要求如设计无要求时按表2－40施工。受拉钢筋绑扎接头的搭接长度表2－40项次钢筋类型混凝土强度等级C20C25C301I级钢筋35ｄ〔3030ｄ〔2525ｄ〔20工程名称交底部位工程编日ｄ〕ｄ〕ｄ〕2Ⅱ级钢筋(...
