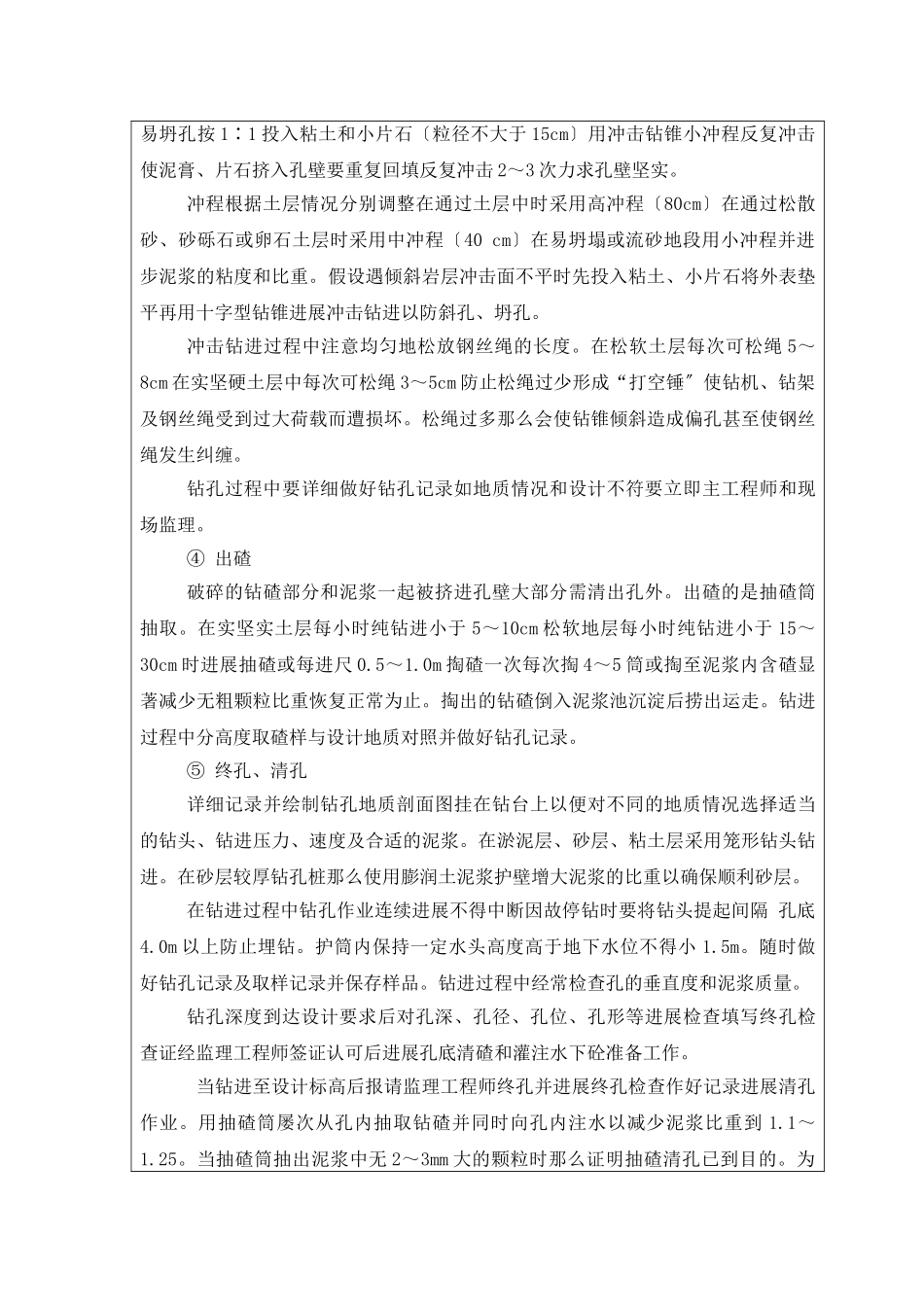

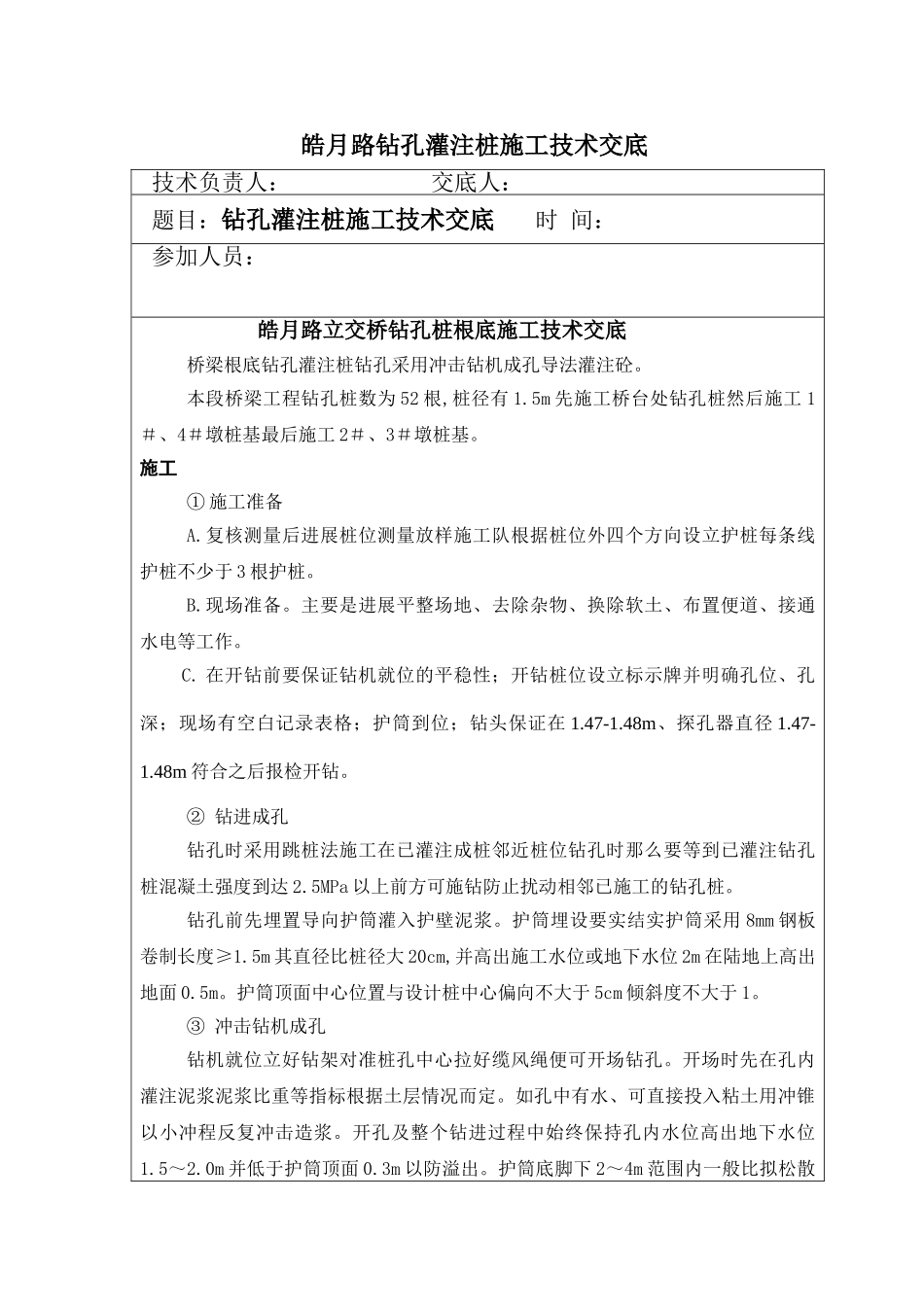

皓月路钻孔灌注桩施工技术交底技术负责人：交底人：题目：钻孔灌注桩施工技术交底时间：参加人员：皓月路立交桥钻孔桩根底施工技术交底桥梁根底钻孔灌注桩钻孔采用冲击钻机成孔导法灌注砼。本段桥梁工程钻孔桩数为52根,桩径有1.5m先施工桥台处钻孔桩然后施工1＃、4＃墩桩基最后施工2＃、3＃墩桩基。施工①施工准备A.复核测量后进展桩位测量放样施工队根据桩位外四个方向设立护桩每条线护桩不少于3根护桩。B.现场准备。主要是进展平整场地、去除杂物、换除软土、布置便道、接通水电等工作。C.在开钻前要保证钻机就位的平稳性；开钻桩位设立标示牌并明确孔位、孔深；现场有空白记录表格；护筒到位；钻头保证在1.47-1.48m、探孔器直径1.47-1.48m符合之后报检开钻。②钻进成孔钻孔时采用跳桩法施工在已灌注成桩邻近桩位钻孔时那么要等到已灌注钻孔桩混凝土强度到达2.5MPa以上前方可施钻防止扰动相邻已施工的钻孔桩。钻孔前先埋置导向护筒灌入护壁泥浆。护筒埋设要实结实护筒采用8mm钢板卷制长度≥1.5m其直径比桩径大20cm,并高出施工水位或地下水位2m在陆地上高出地面0.5m。护筒顶面中心位置与设计桩中心偏向不大于5cm倾斜度不大于1。③冲击钻机成孔钻机就位立好钻架对准桩孔中心拉好缆风绳便可开场钻孔。开场时先在孔内灌注泥浆泥浆比重等指标根据土层情况而定。如孔中有水、可直接投入粘土用冲锥以小冲程反复冲击造浆。开孔及整个钻进过程中始终保持孔内水位高出地下水位1.5～2.0m并低于护筒顶面0.3m以防溢出。护筒底脚下2～4m范围内一般比拟松散易坍孔按1∶1投入粘土和小片石〔粒径不大于15cm〕用冲击钻锥小冲程反复冲击使泥膏、片石挤入孔壁要重复回填反复冲击2～3次力求孔壁坚实。冲程根据土层情况分别调整在通过土层中时采用高冲程〔80cm〕在通过松散砂、砂砾石或卵石土层时采用中冲程〔40cm〕在易坍塌或流砂地段用小冲程并进步泥浆的粘度和比重。假设遇倾斜岩层冲击面不平时先投入粘土、小片石将外表垫平再用十字型钻锥进展冲击钻进以防斜孔、坍孔。冲击钻进过程中注意均匀地松放钢丝绳的长度。在松软土层每次可松绳5～8cm在实坚硬土层中每次可松绳3～5cm防止松绳过少形成“打空锤〞使钻机、钻架及钢丝绳受到过大荷载而遭损坏。松绳过多那么会使钻锥倾斜造成偏孔甚至使钢丝绳发生纠缠。钻孔过程中要详细做好钻孔记录如地质情况和设计不符要立即主工程师和现场监理。④出碴破碎的钻碴部分和泥浆一起被挤进孔壁大部分需清出孔外。出碴的是抽碴筒抽取。在实坚实土层每小时纯钻进小于5～10cm松软地层每小时纯钻进小于15～30cm时进展抽碴或每进尺0.5～1.0m掏碴一次每次掏4～5筒或掏至泥浆内含碴显著减少无粗颗粒比重恢复正常为止。掏出的钻碴倒入泥浆池沉淀后捞出运走。钻进过程中分高度取碴样与设计地质对照并做好钻孔记录。⑤终孔、清孔详细记录并绘制钻孔地质剖面图挂在钻台上以便对不同的地质情况选择适当的钻头、钻进压力、速度及合适的泥浆。在淤泥层、砂层、粘土层采用笼形钻头钻进。在砂层较厚钻孔桩那么使用膨润土泥浆护壁增大泥浆的比重以确保顺利砂层。在钻进过程中钻孔作业连续进展不得中断因故停钻时要将钻头提起间隔孔底4.0m以上防止埋钻。护筒内保持一定水头高度高于地下水位不得小1.5m。随时做好钻孔记录及取样记录并保存样品。钻进过程中经常检查孔的垂直度和泥浆质量。钻孔深度到达设计要求后对孔深、孔径、孔位、孔形等进展检查填写终孔检查证经监理工程师签证认可后进展孔底清碴和灌注水下砼准备工作。当钻进至设计标高后报请监理工程师终孔并进展终孔检查作好记录进展清孔作业。用抽碴筒屡次从孔内抽取钻碴并同时向孔内注水以减少泥浆比重到1.1～1.25。当抽碴筒抽出泥浆中无2～3mm大的颗粒时那么证明抽碴清孔已到目的。为准确断定孔底碴是否清完还需用一个带钎的测锤和平底测锤两次测孔假设两次测孔深度一样并与终孔数字相符时测证明孔碴已清理干净否那么还需继续清至到达要求沉碴厚度不得大于30cm。钻孔桩终孔后采用换浆法进展清孔。清孔后的沉碴要满足设计要求经监理工程师签认后灌注水下砼。⑥钢筋笼加工与吊放钢筋笼加工采用长线法施工。钢筋笼根据桩深加工...
