钢筋技术交底(基础工程)VIP免费

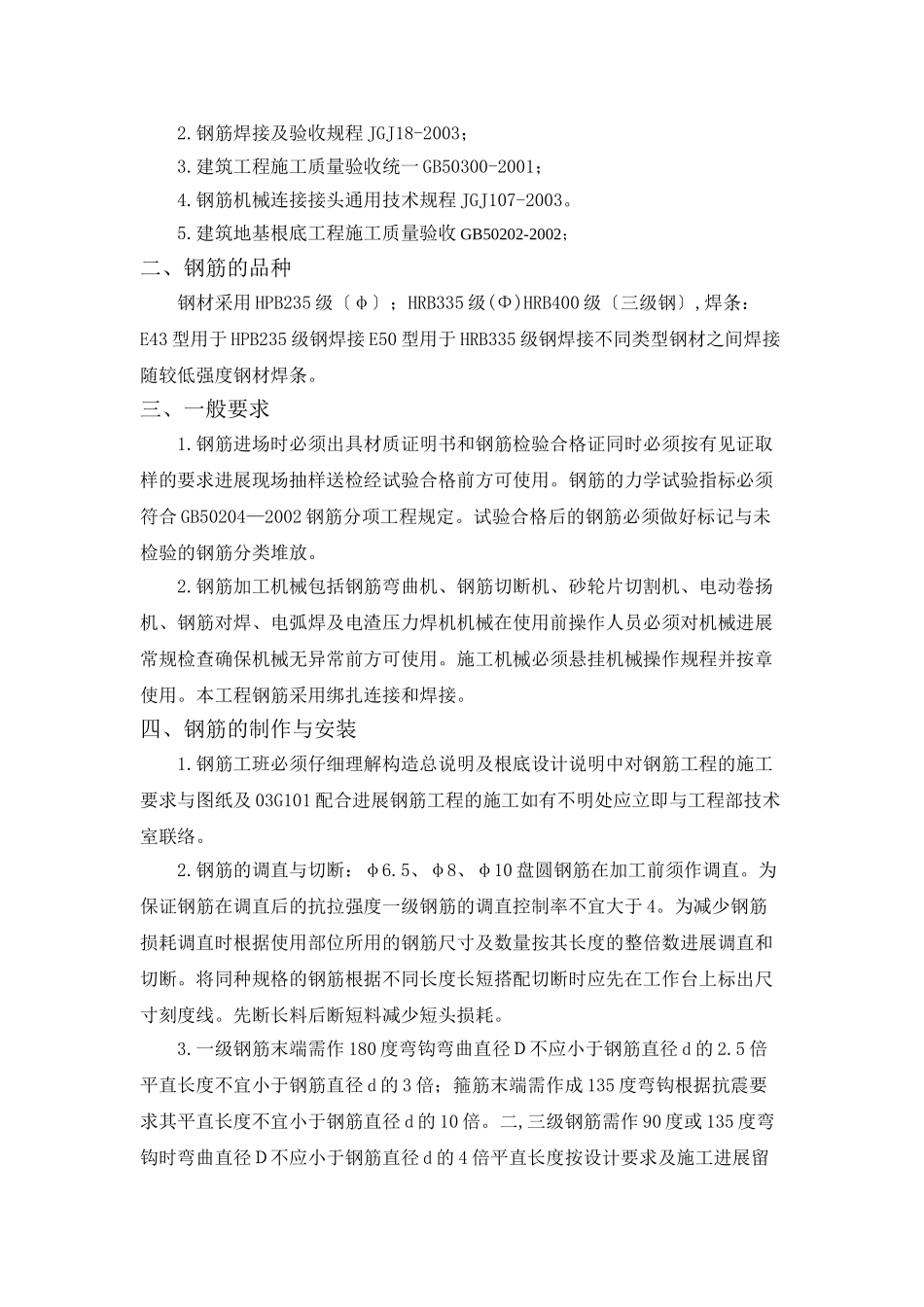

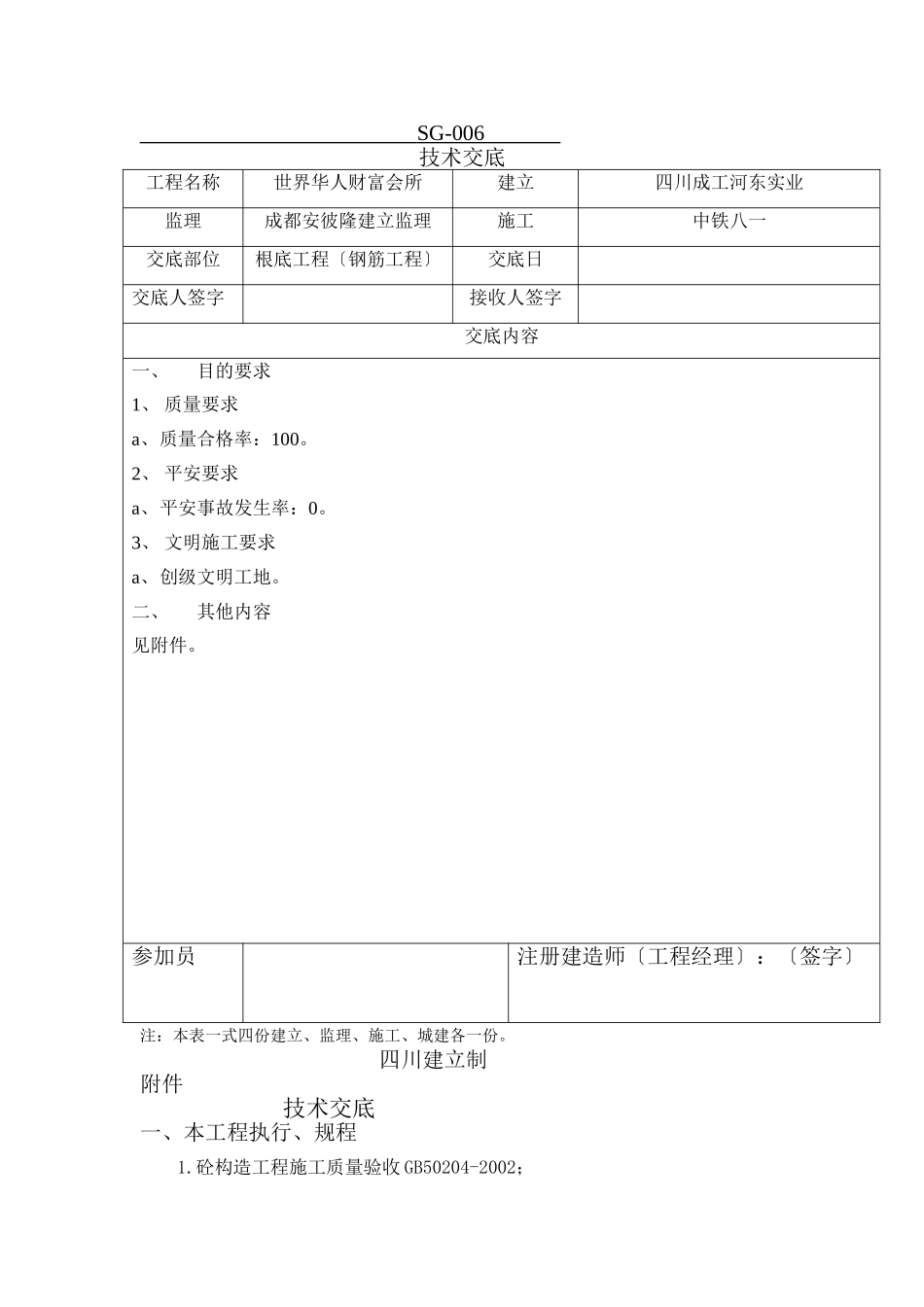

SG-006技术交底工程名称世界华人财富会所建立四川成工河东实业监理成都安彼隆建立监理施工中铁八一交底部位根底工程〔钢筋工程〕交底日交底人签字接收人签字交底内容一、目的要求1、质量要求a、质量合格率：100。2、平安要求a、平安事故发生率：0。3、文明施工要求a、创级文明工地。二、其他内容见附件。参加员注册建造师〔工程经理〕：〔签字〕注：本表一式四份建立、监理、施工、城建各一份。四川建立制附件技术交底一、本工程执行、规程1.砼构造工程施工质量验收GB50204-2002；2.钢筋焊接及验收规程JGJ18-2003；3.建筑工程施工质量验收统一GB50300-2001；4.钢筋机械连接接头通用技术规程JGJ107-2003。5.建筑地基根底工程施工质量验收GB50202-2002；二、钢筋的品种钢材采用HPB235级〔φ〕；HRB335级(Φ)HRB400级〔三级钢〕,焊条：E43型用于HPB235级钢焊接E50型用于HRB335级钢焊接不同类型钢材之间焊接随较低强度钢材焊条。三、一般要求1.钢筋进场时必须出具材质证明书和钢筋检验合格证同时必须按有见证取样的要求进展现场抽样送检经试验合格前方可使用。钢筋的力学试验指标必须符合GB50204—2002钢筋分项工程规定。试验合格后的钢筋必须做好标记与未检验的钢筋分类堆放。2.钢筋加工机械包括钢筋弯曲机、钢筋切断机、砂轮片切割机、电动卷扬机、钢筋对焊、电弧焊及电渣压力焊机机械在使用前操作人员必须对机械进展常规检查确保机械无异常前方可使用。施工机械必须悬挂机械操作规程并按章使用。本工程钢筋采用绑扎连接和焊接。四、钢筋的制作与安装1.钢筋工班必须仔细理解构造总说明及根底设计说明中对钢筋工程的施工要求与图纸及03G101配合进展钢筋工程的施工如有不明处应立即与工程部技术室联络。2.钢筋的调直与切断：φ6.5、φ8、φ10盘圆钢筋在加工前须作调直。为保证钢筋在调直后的抗拉强度一级钢筋的调直控制率不宜大于4。为减少钢筋损耗调直时根据使用部位所用的钢筋尺寸及数量按其长度的整倍数进展调直和切断。将同种规格的钢筋根据不同长度长短搭配切断时应先在工作台上标出尺寸刻度线。先断长料后断短料减少短头损耗。3.一级钢筋末端需作180度弯钩弯曲直径Ｄ不应小于钢筋直径d的2.5倍平直长度不宜小于钢筋直径d的3倍；箍筋末端需作成135度弯钩根据抗震要求其平直长度不宜小于钢筋直径d的10倍。二,三级钢筋需作90度或135度弯钩时弯曲直径Ｄ不应小于钢筋直径d的4倍平直长度按设计要求及施工进展留置同时还必须满足设计抗震等级规定。弯起钢筋中间部位弯折处的弯曲直径Ｄ不应小于钢筋直径d的5倍。4．钢筋弯曲前根据钢筋料牌上标明的尺寸用粉笔将各弯曲点的位置划出。钢筋在弯曲机上成型时心轴直径应为钢筋直径的2.5倍成型轴宜加偏心轴套以便适应不同直径钢筋弯曲需要。弯曲细钢筋时为使弯弧一侧的钢筋保持平直挡铁轴宜做成可变挡架或固定挡架(加铁板调整)。5．钢筋制作好后根据不同部位不同型的钢筋分类堆放用字牌注明钢筋的型和使用部位以免发生混淆。6．钢筋的电弧焊接。钢筋在焊接前应先进展预弯以保证焊接后两根钢筋保持在同一直线上。同时必须根据不同的焊工和不同规格的钢筋进展焊接接头取样试验合格后方允许投入正式施焊时。焊接时从搭接钢筋的一端开场引弧在钢筋端头收弧弧坑应饱满。焊接接头长度不应小于钢筋直径d的5倍焊缝长度不应小于搭接长度焊缝高度h大于或等于0.3d并不得小于4mm焊缝宽度b大于或等于0.7d并不得小于10mm。7．钢筋的绑扎成型。绑扎钢筋骨架前先用粉笔根据设计图在相应位置的模板上注明该部位钢筋型和数量并分划出主筋、箍筋的间距然后将已制作好的钢筋搬运就位进展绑扎。绑扎根底梁时纵筋在中间支座处拉通边支座的锚固祥大样图。根底梁和桩身内同一截面内接头钢筋面积不应超过全部纵向钢筋面积的50；绑扎板筋时应将短钢筋布置在下。8．梁的钢筋搭接接头：下部钢筋应在支座内搭接上部钢筋应在跨中三分之一区段内搭接；柱的主筋搭接应根据设计图纸要求如在楼面以楼板上起算：六分之一层高柱长边尺寸和500mm钢筋长度范围内三者取大值如在地面上其搭接应在地面起三分之一净高处。受力钢筋的接头位置应互相错开在35d区段(且不小于500mm)受力焊接接头...
