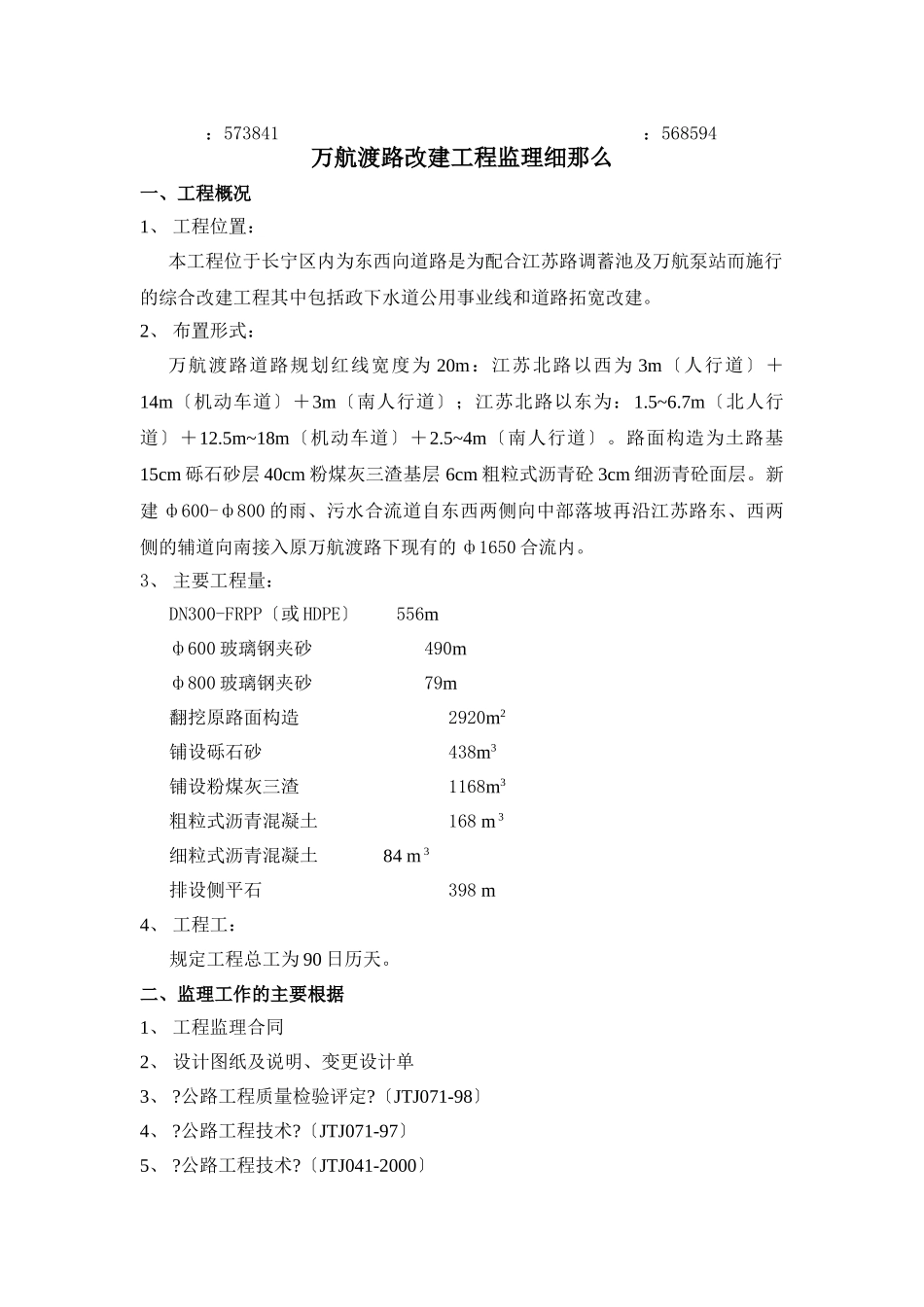

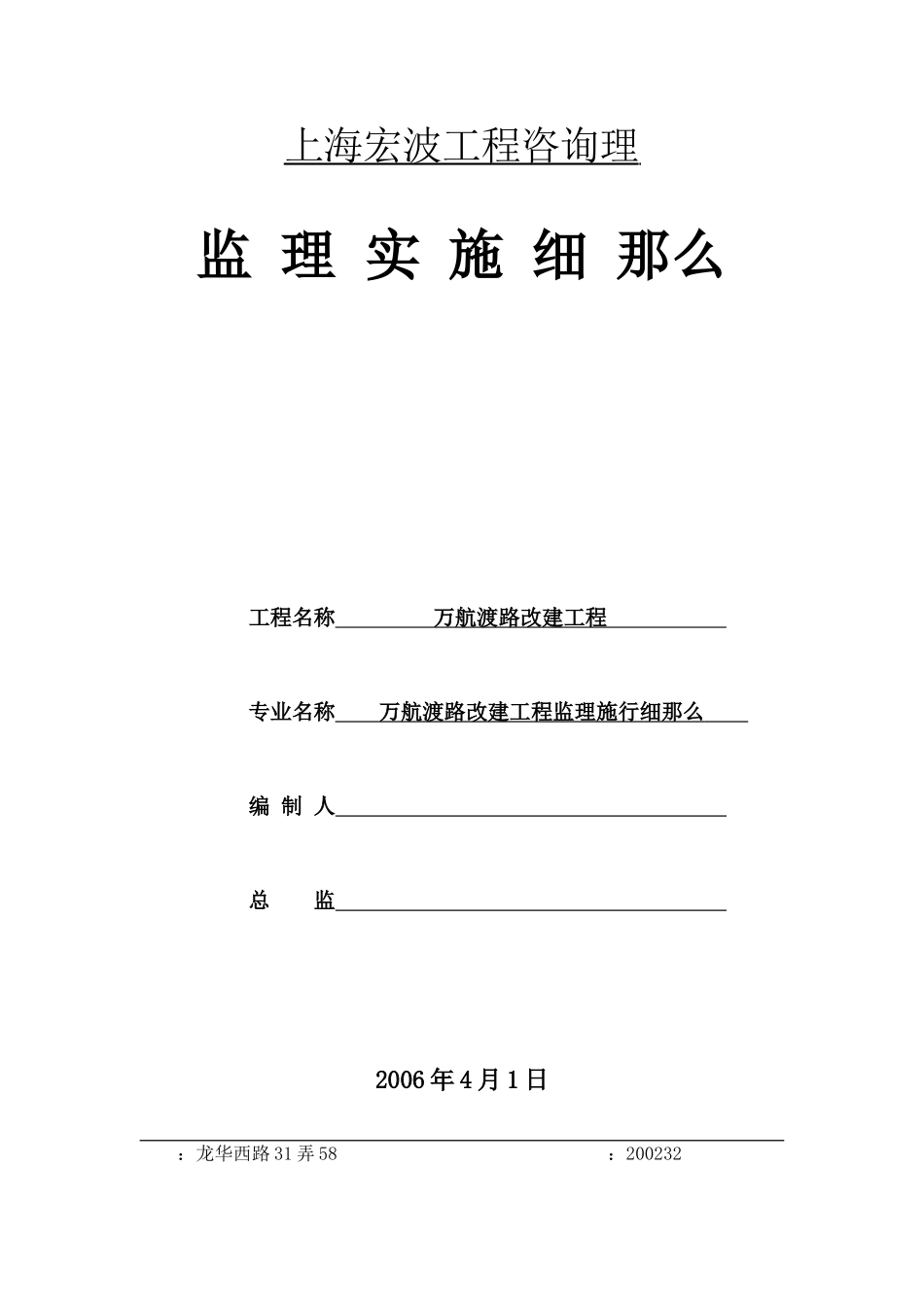

HB-5.5-01-03.06报审表报审部门江苏路调蓄池工程工程监理部报审工程监理施行细那么主要内容：万航渡路改建工程监理施行细那么报审:日:审核:日:批准:日:注：本记录由报审部门保存。HB-QD-02-03.06上海宏波工程咨询理监理实施细那么工程名称万航渡路改建工程专业名称万航渡路改建工程监理施行细那么编制人总监2006年4月1日：龙华西路31弄58：200232：573841：568594万航渡路改建工程监理细那么一、工程概况1、工程位置：本工程位于长宁区内为东西向道路是为配合江苏路调蓄池及万航泵站而施行的综合改建工程其中包括政下水道公用事业线和道路拓宽改建。2、布置形式：万航渡路道路规划红线宽度为20m：江苏北路以西为3m〔人行道〕＋14m〔机动车道〕＋3m〔南人行道〕；江苏北路以东为：1.5~6.7m〔北人行道〕＋12.5m~18m〔机动车道〕＋2.5~4m〔南人行道〕。路面构造为土路基15cm砾石砂层40cm粉煤灰三渣基层6cm粗粒式沥青砼3cm细沥青砼面层。新建ф600-ф800的雨、污水合流道自东西两侧向中部落坡再沿江苏路东、西两侧的辅道向南接入原万航渡路下现有的ф1650合流内。3、主要工程量：DN300-FRPP〔或HDPE〕556mф600玻璃钢夹砂490mф800玻璃钢夹砂79m翻挖原路面构造2920m2铺设砾石砂438m3铺设粉煤灰三渣1168m3粗粒式沥青混凝土168m3细粒式沥青混凝土84m3排设侧平石398m4、工程工：规定工程总工为90日历天。二、监理工作的主要根据1、工程监理合同2、设计图纸及说明、变更设计单3、?公路工程质量检验评定?〔JTJ071-98〕4、?公路工程技术?〔JTJ071-97〕5、?公路工程技术?〔JTJ041-2000〕6、?公路工程施工平安技术规程?〔JTJ076-95〕7、?沥青路面施工及验收?〔GB50092-96〕8、?给水排水道工程施工及验收?〔GB50268-97〕9、?埋地塑料排水道工程技术规程?〔DG/TJ08-308-2002〕10、?政排水渠工程质量检验评定?〔CJJ3-90〕11、?玻璃纤维增强塑料夹砂排水道施工及验收规程?〔DG/TJ08-234-01〕12、其他相关法律、法规等三、施工过程的质量控制〔一〕、道路施工1、施工放线1〕、开工前施工应对甲方提供的坐标点、水准点进展复核并依此布设施工用的临时水准点和坐标点临时水准点不应小于3个坐标点不应小于2个布设原那么以方便施工且利于保护为宜布设精度应符合要求。2〕复核后应将资料报审并在此根底上复核道路工程量并准确放样必要时将曲线五要素点用“栓桩法〞予以保护。2、根底清理本工程范围内为原万航渡后路道路构造及江苏路调蓄池排放口工程上部回填土加之各种地下线施工反复开挖、回填导致路基回填土中杂质较多在路基开挖过程中应去除原土中的草根、建筑垃圾等杂物粒径超过10CM的土块应打碎。3、碾压实验①基层填土前应根据碾压机械、性能、结合土质和含水量的实际情况做好碾压实验以指导施工并确定松铺厚度和松铺系数。碾压实验全过程应在监理人员监视下进展拟确定的碾压遍数所对应的干度值较要求干度值进步5个百分点。②碾压应按照先轻后重、先路边后路中、先慢后快和轮迹重叠的原那么碾压方向应顺轴线方向进展轮迹覆盖不应小于1/2不得漏压和超压。碾压轮迹应超过两施工段间的接缝碾压遍数以能到达规定的压实度为原那么。因土质过湿或地下水位过高未能压到规定压实度而路基已失稳时应停顿碾压采取湿软土基处理措施碾压不到的部位应采用小型机具或人工压实保证到达要求。碾压应在土壤最优含水率时进展出现“弹簧土〞时必须进展翻晒处理且翻晒深度不应小于15cm然后再进展碾压。③路基应分层测定压实度符合要求前方能进展下道工序施工土路基压实如下表：土路基压实路床顶以下深度〔mm〕最低压实度〔〕检验频率检验快速路主干路次干路支路范围点数填方0~8009895921000〔m2〕每层测一组每组3点环法>800~1500959290>1500909090挖方0~300959595④4、砾石砂垫层1〕、砾石砂应级配合理其塑性指数应在6以下粒径不得超过80mm以使孔隙比最小颗粒中的细长、扁平颗粒含量不应超过20且应有一定的含砂量含砂率应在30~50之间。2〕、砾石砂摊铺应采用平地机或其他适用的机械根据设计纵断高程、横坡等要求逐段有序进展。发现有颗粒过分集中处应用细砂粒填充使砾石砂稳定实。3〕、砂砾层碾压宜采用轻型双轮压路机自...
