空心砖砌筑工艺标准（5-96）VIP免费

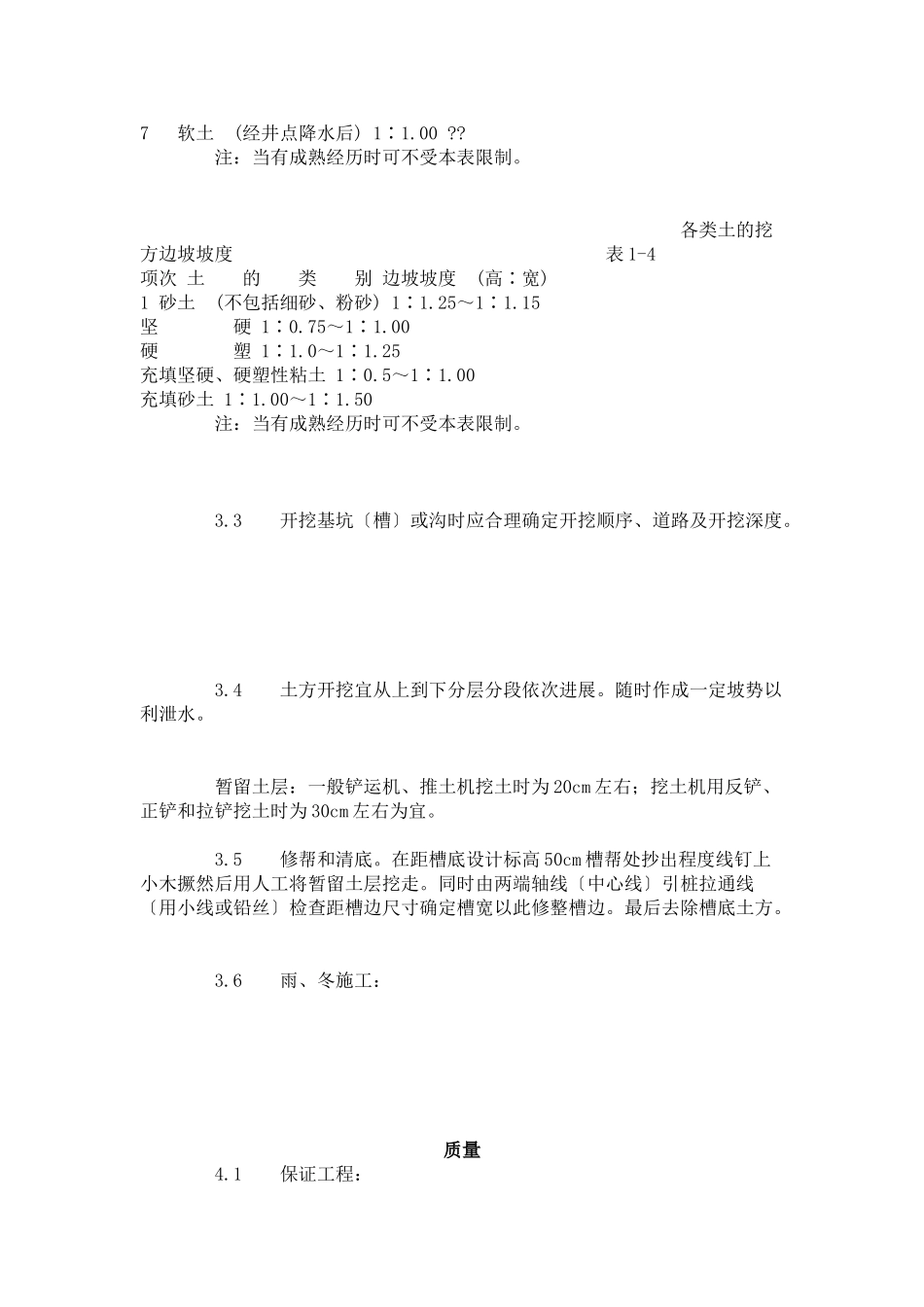

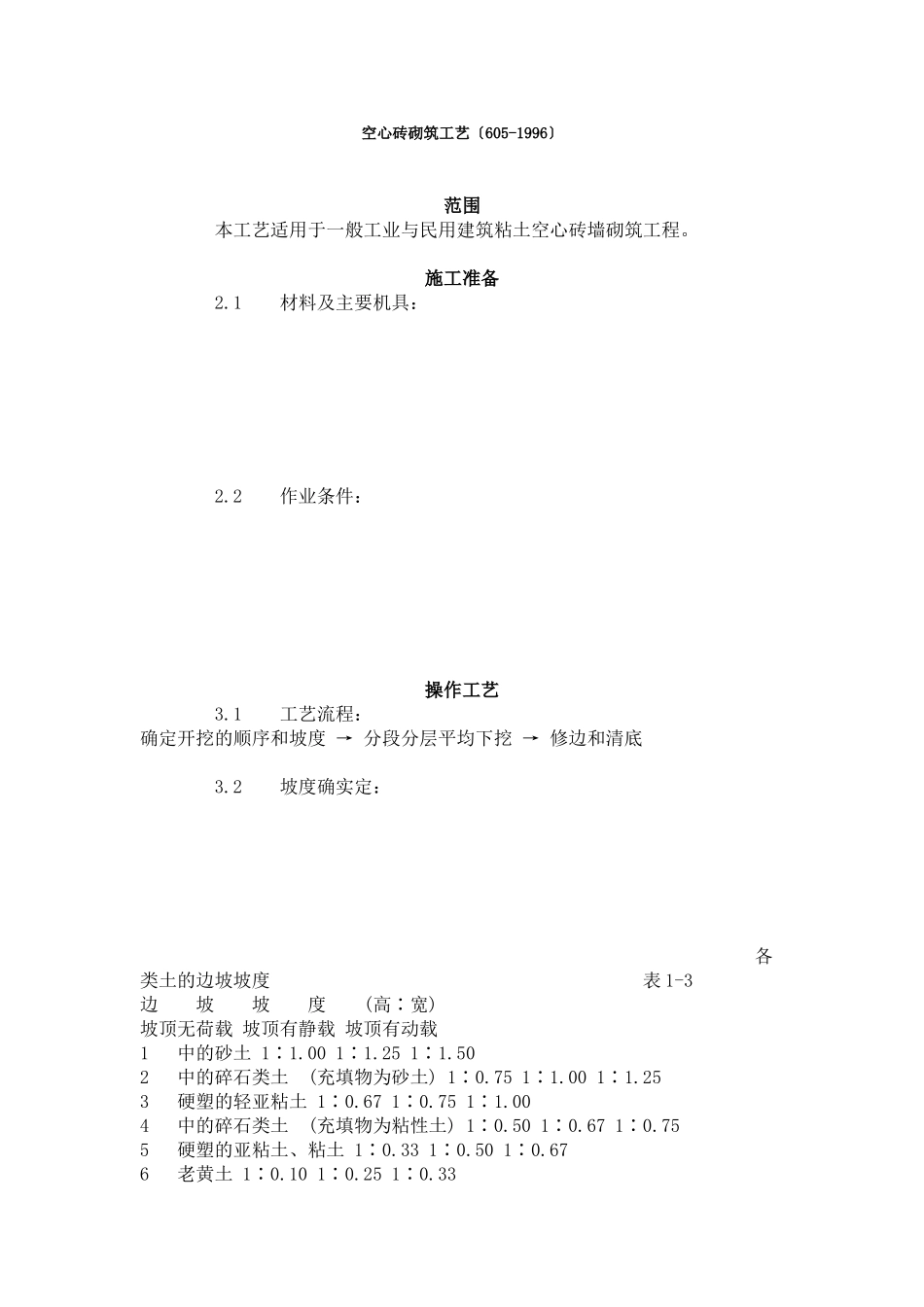

空心砖砌筑工艺〔605-1996〕范围本工艺适用于一般工业与民用建筑粘土空心砖墙砌筑工程。施工准备2.1材料及主要机具：2.2作业条件：操作工艺3.1工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底3.2坡度确实定：各类土的边坡坡度表1-3边坡坡度(高∶宽)坡顶无荷载坡顶有静载坡顶有动载1中的砂土1∶1.001∶1.251∶1.502中的碎石类土(充填物为砂土)1∶0.751∶1.001∶1.253硬塑的轻亚粘土1∶0.671∶0.751∶1.004中的碎石类土(充填物为粘性土)1∶0.501∶0.671∶0.755硬塑的亚粘土、粘土1∶0.331∶0.501∶0.676老黄土1∶0.101∶0.251∶0.337软土(经井点降水后)1∶1.00??注：当有成熟经历时可不受本表限制。各类土的挖方边坡坡度表1-4项次土的类别边坡坡度(高∶宽)1砂土(不包括细砂、粉砂)1∶1.25～1∶1.15坚硬1∶0.75～1∶1.00硬塑1∶1.0～1∶1.25充填坚硬、硬塑性粘土1∶0.5～1∶1.00充填砂土1∶1.00～1∶1.50注：当有成熟经历时可不受本表限制。3.3开挖基坑〔槽〕或沟时应合理确定开挖顺序、道路及开挖深度。3.4土方开挖宜从上到下分层分段依次进展。随时作成一定坡势以利泄水。暂留土层：一般铲运机、推土机挖土时为20cm左右；挖土机用反铲、正铲和拉铲挖土时为30cm左右为宜。3.5修帮和清底。在距槽底设计标高50cm槽帮处抄出程度线钉上小木撅然后用人工将暂留土层挖走。同时由两端轴线〔中心线〕引桩拉通线〔用小线或铅丝〕检查距槽边尺寸确定槽宽以此修整槽边。最后去除槽底土方。3.6雨、冬施工：质量4.1保证工程：4.2根本工程：4.3允许偏向工程见表6-11。表6-11顶次顶目允许偏向(mm)检查方法1轴线位移10经纬仪或拉线尺量检查2墙体顶面标高±15水准仪和尺量检查每层5用2m托线板检查3垂直度≤10m10用经纬仪或吊线、尺量检查>10m204外表平整度8用2m靠尺楔形尺检查5程度灰缝平直度10拉10m线尺量检查门窗洞口宽度±510m长拉线和尺量检查(后塞口)高度+15、-5尺量检查7程度灰缝厚度+2与皮数杆比拟尺量检查8构造柱截面+10尺量检查9外墙窗口位置上下偏移20用经纬仪或吊线检查以底层窗口为准成品保护5.1暖卫、电气线及预埋件应注意保护防止碰撞损坏。5.2预埋的拉结筋应加强保护不得踩倒、弯折。5.3手推车应平稳行驶防止碰撞墙体。5.4空心砖墙上不得放脚手架排水防止发惹事故。应注意的质量问题6.1砂浆强度不够：注意不使用过水泥计量要准确保证搅拌时间砂浆试块的制作、养护、试压应符合规定。6.2墙体顶面不平直：砌到顶部时不好使线墙体容易里出外进应在梁底或板底弹出墙边线认真按线砌筑以保证墙体顶部平直通顺。6.3门窗框两侧漏砌实心砖：门窗两侧砌实心砖便于埋设木砖或铁件固定门窗框并安放混凝土过梁。6.4空心砖墙后剔凿：预留孔洞、预埋件应准备预留、预埋。防止后剔凿以免影响质量。6.5拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与砖行灰缝吻合应预先计算砖行模数、位置、标高控制准确不应将拉结筋弯折使用。6.6预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护不允许任意弯折或切断。质量记录本工艺应具备以下质量记录：7.1材料〔空心砖、实心砖、水泥、砂、钢筋等〕的出厂合格证、试验。7.2砂浆试块试验。7.3分项工程质量检验评定。7.4隐检、预检记录。7.5冬施工记录。7.6设计变更及洽商记录。7.7其它技术。
