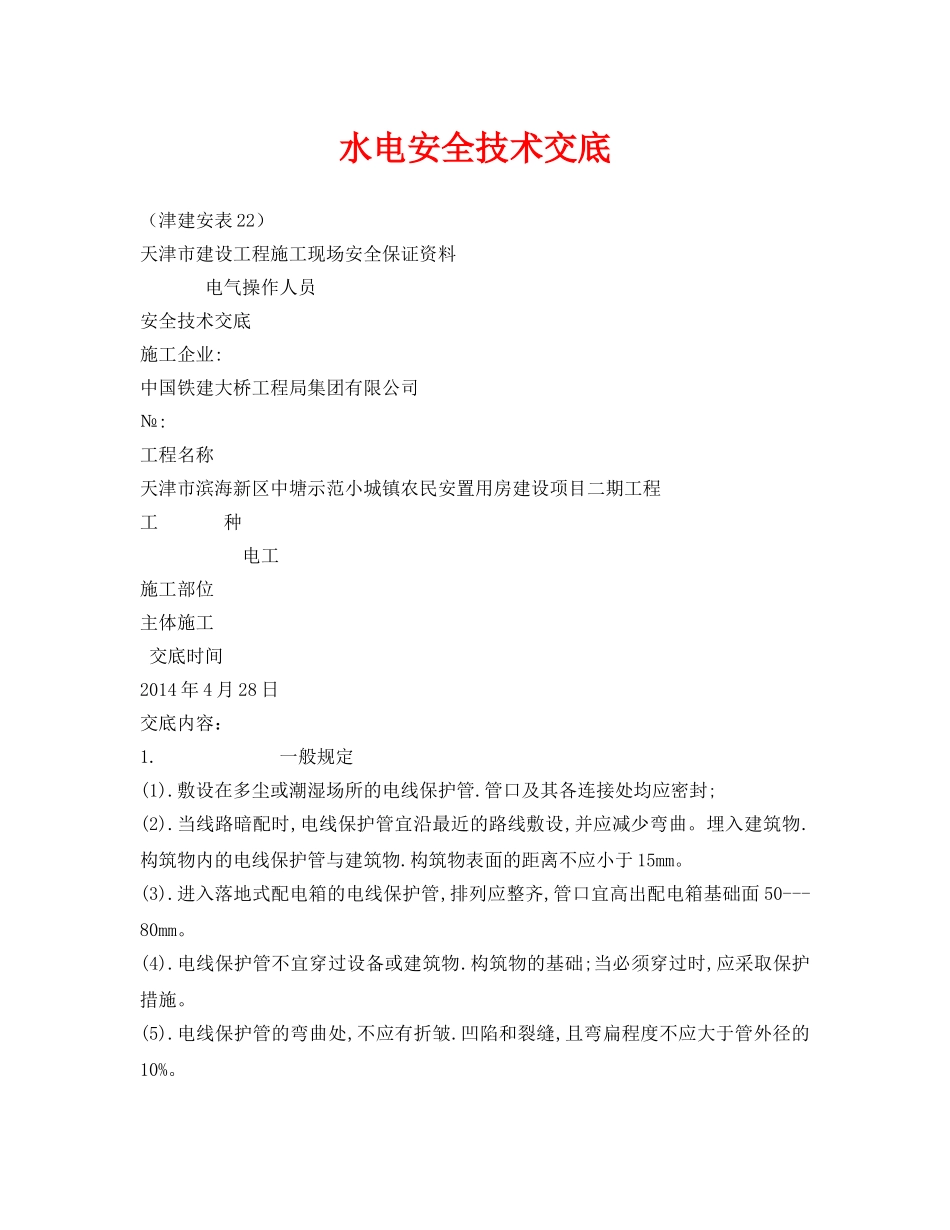

水电安全技术交底（津建安表22）天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容：1.一般规定(1).敷设在多尘或潮湿场所的电线保护管.管口及其各连接处均应密封;(2).当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲。埋入建筑物.构筑物内的电线保护管与建筑物.构筑物表面的距离不应小于15mm。(3).进入落地式配电箱的电线保护管,排列应整齐,管口宜高出配电箱基础面50---80mm。(4).电线保护管不宜穿过设备或建筑物.构筑物的基础;当必须穿过时,应采取保护措施。(5).电线保护管的弯曲处,不应有折皱.凹陷和裂缝,且弯扁程度不应大于管外径的10%。(6).电线保护管的弯曲半径应符合下列规定:1).当线路明配时,弯曲半径不宜小于管外径的6倍;当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。2).当线路暗配时,弯曲半径不应小于管外径的6倍;当埋没于地下或混凝土内时,其弯曲半径不应小于管外径的10倍。(7).当电线保护管遇下列情况之一时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位应便于穿线:1).管长度每超过30m,无弯曲;2).管长度每超过20m,有一个弯曲;3).管长度每超过15m,有两个弯曲;4).管长度每超过8m,有三个弯曲。(8).垂直敷设的电线保护管遇下列情况之一时,应增设固定导线用的接线盒:1).管内导线截面为50mm2及以下,长度每超过30m;被交底人：李凤斌交底人：李春雷安全员：杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制（津建安表22）天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容：2).管内导线截面为70～95mm2,长度每超过20m;3).管内导线截面为120～240mm2,长度每超过18m。(9).水平或垂直敷设的明配电线保护管,其水平或垂直安装的允许偏差为0.15%,全长偏差不应大于管内径的1/2。(10).当金属管.盒与塑料管.盒混合使用时,金属管.盒必须与保护地线有可靠的连接。2.钢管敷设(1).潮湿场所和直埋于地下的电线保护管,应采用厚壁钢管或防液型可挠金属电线保护管;干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。(2).钢管的内壁.外壁应作防腐处理,当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两道沥青;采用镀锌钢管时,锌层剥落处应涂防腐漆,设计有特殊要求时,应按设计规定进行防处理。(3).钢管不应有折扁和裂缝,管内应无铁屑及毛刺,切断口应平整,管口应光滑。(4).钢管的连接应符合下列要求：1).采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2;连接后,其螺纹宜外露2---3扣。螺纹表面应光滑.无缺损;2).采用套连接时,套管长度宜为管外径的1.5～3倍,管与管的对口处应位于套管的中心。套管采用焊接连接时,焊缝应牢固严密;采用紧固螺钉连接时,螺钉应拧紧;在振动的场所,紧固螺钉应有防松动措施;3).镀锌钢管和薄壁钢管应采用螺纹连接或套管紧固螺钉连接,不应采用熔焊连接;4).钢管连接处的管内表面应平整.光滑;(5).钢管与盒(箱)或设备的连接应符合下列要求:被交底人：李凤斌交底人：李春雷安全员：杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制（津建安表22）天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容：1).暗配的黑色钢管与盒(箱)连接可采用焊接连接,管口宜高出盒(箱)内壁3～5mm,且焊后应补涂防腐漆;明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3扣;2).当钢管与设备直接连接时,应将钢管敷设到设备的接线盒内;3).当钢管与设备间接连接时,对室内干燥场所,钢管端部宜增设...
