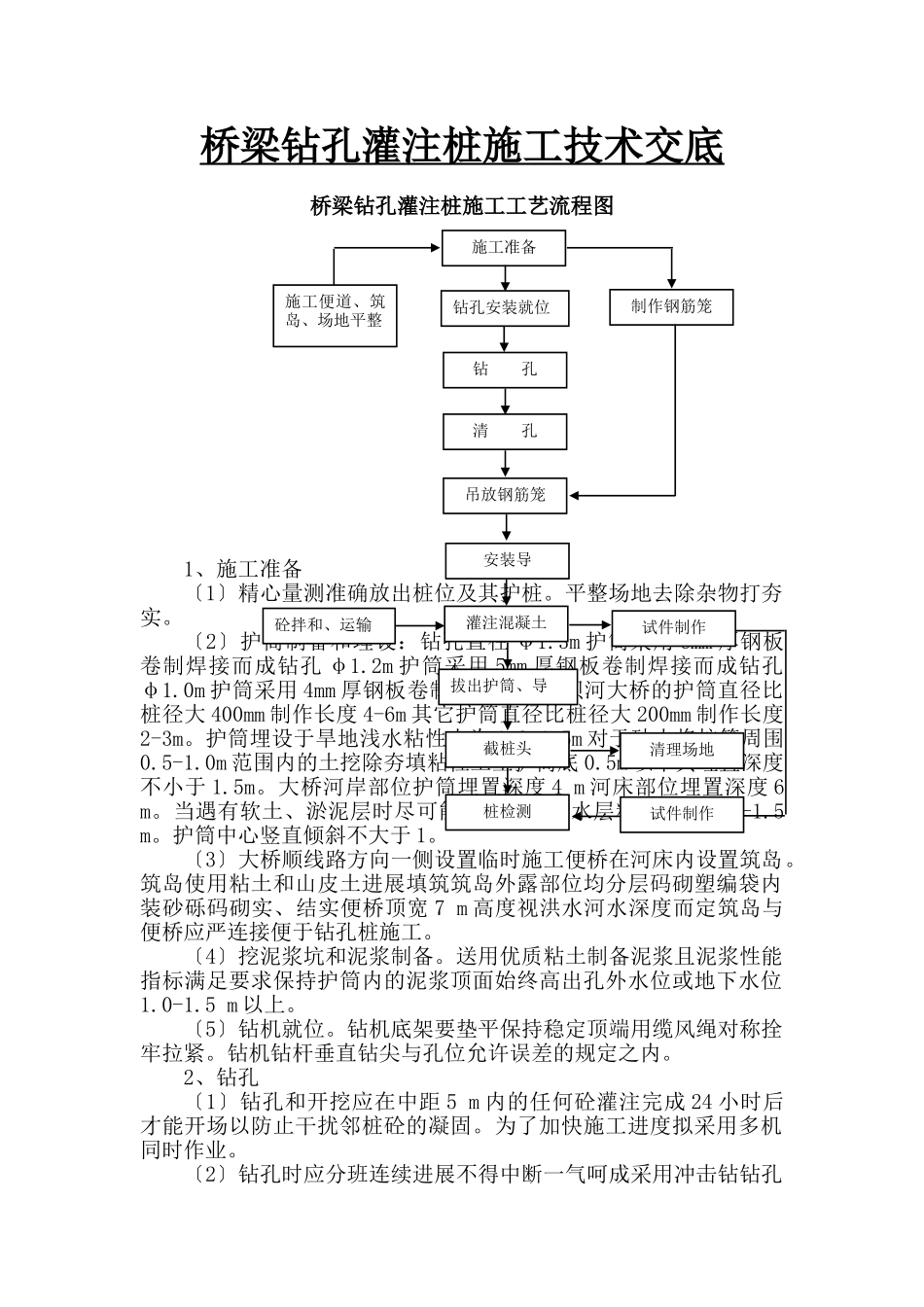

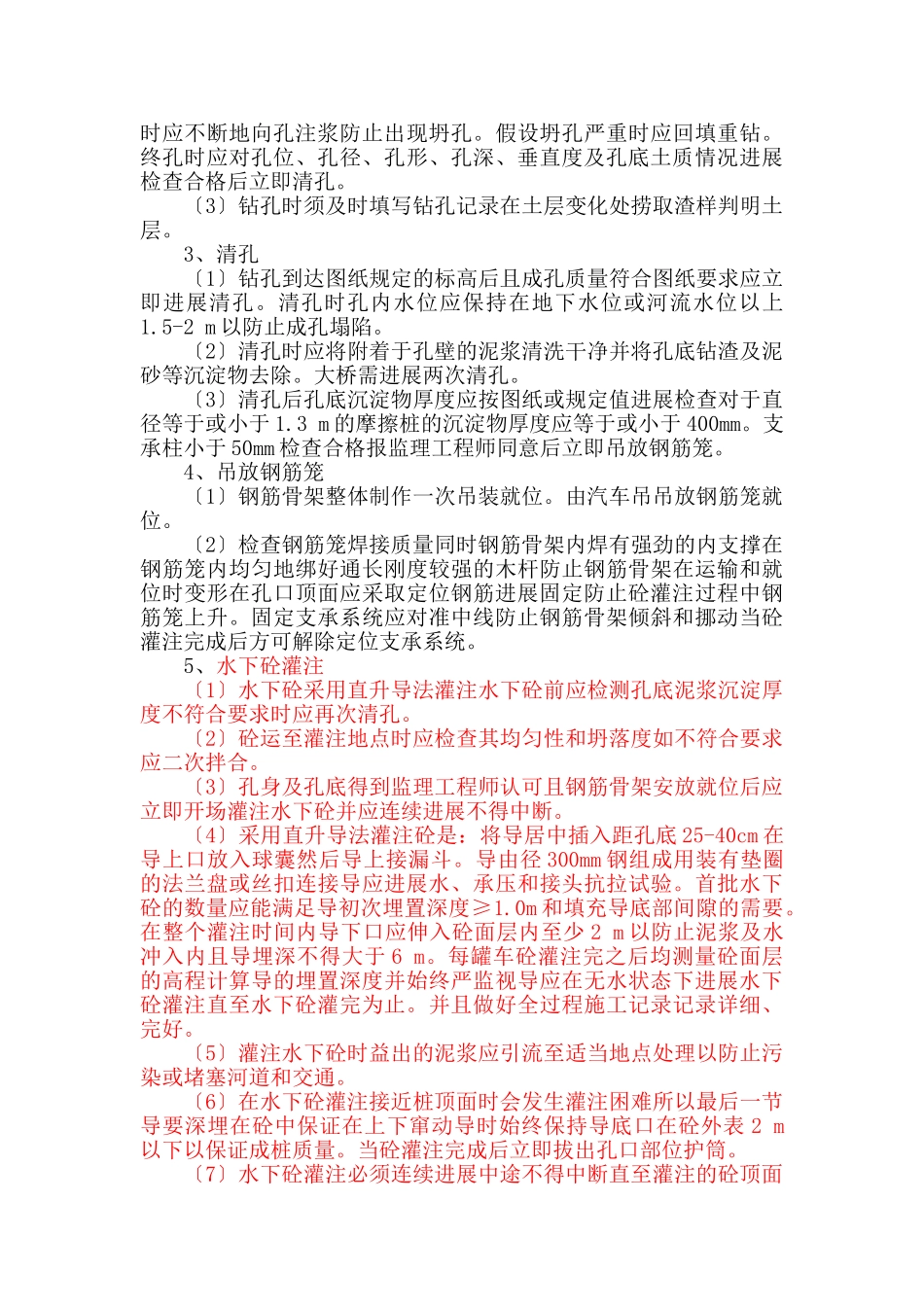

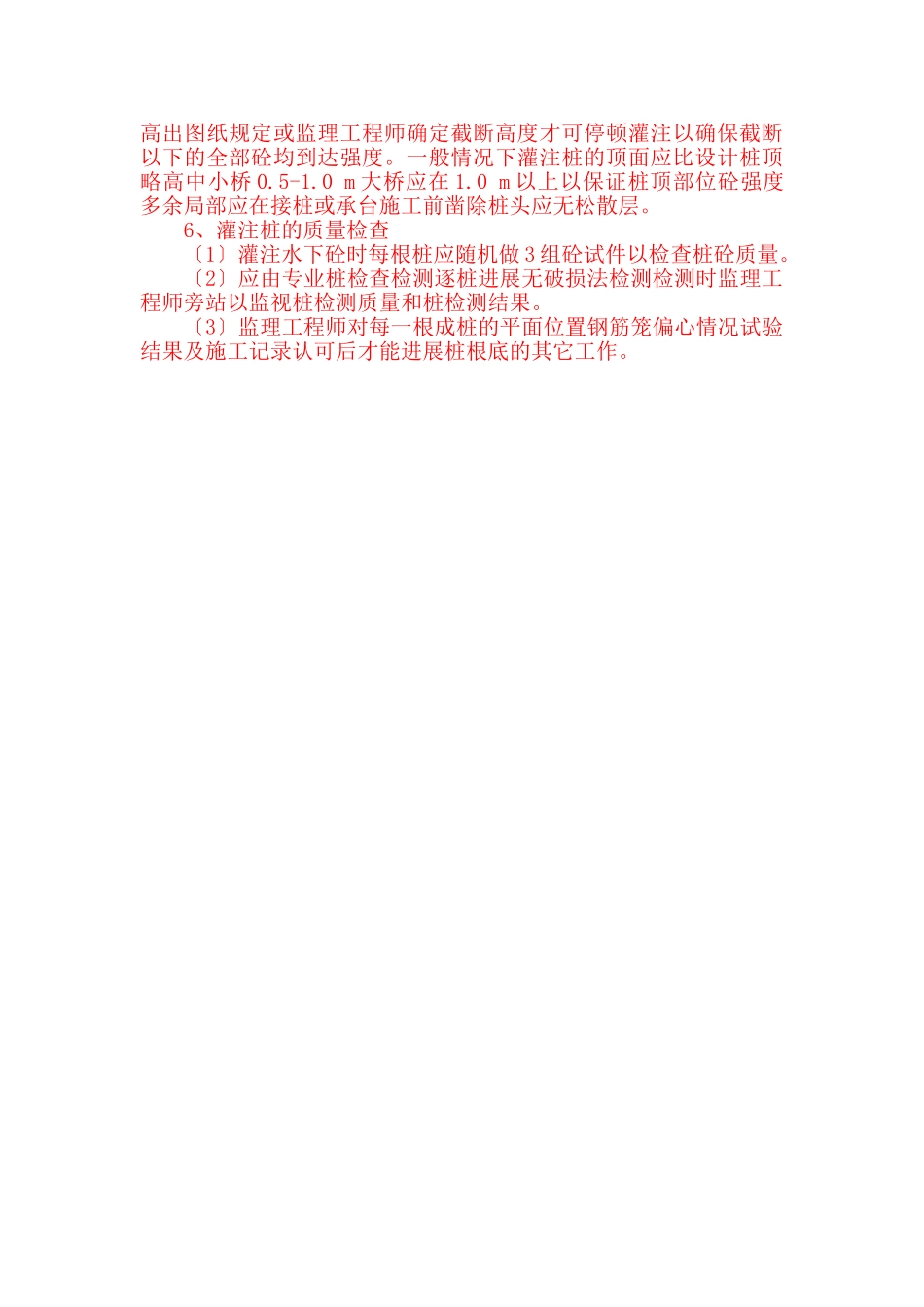

桥梁钻孔灌注桩施工技术交底桥梁钻孔灌注桩施工工艺流程图1、施工准备〔1〕精心量测准确放出桩位及其护桩。平整场地去除杂物打夯实。〔2〕护筒制备和埋设：钻孔直径φ1.3m护筒采用6mm厚钢板卷制焊接而成钻孔φ1.2m护筒采用5mm厚钢板卷制焊接而成钻孔φ1.0m护筒采用4mm厚钢板卷制焊接而成沙坝河大桥的护筒直径比桩径大400mm制作长度4-6m其它护筒直径比桩径大200mm制作长度2-3m。护筒埋设于旱地浅水粘性土为1.0-1.5m对于砂土将护筒周围0.5-1.0m范围内的土挖除夯填粘性土至护筒底0.5m以下其埋置深度不小于1.5m。大桥河岸部位护筒埋置深度4m河床部位埋置深度6m。当遇有软土、淤泥层时尽可能深化到不透水层粘性土内1.0-1.5m。护筒中心竖直倾斜不大于1。〔3〕大桥顺线路方向一侧设置临时施工便桥在河床内设置筑岛。筑岛使用粘土和山皮土进展填筑筑岛外露部位均分层码砌塑编袋内装砂砾码砌实、结实便桥顶宽7m高度视洪水河水深度而定筑岛与便桥应严连接便于钻孔桩施工。〔4〕挖泥浆坑和泥浆制备。送用优质粘土制备泥浆且泥浆性能指标满足要求保持护筒内的泥浆顶面始终高出孔外水位或地下水位1.0-1.5m以上。〔5〕钻机就位。钻机底架要垫平保持稳定顶端用缆风绳对称拴牢拉紧。钻机钻杆垂直钻尖与孔位允许误差的规定之内。2、钻孔〔1〕钻孔和开挖应在中距5m内的任何砼灌注完成24小时后才能开场以防止干扰邻桩砼的凝固。为了加快施工进度拟采用多机同时作业。〔2〕钻孔时应分班连续进展不得中断一气呵成采用冲击钻钻孔施工准备钻孔安装就位钻孔清孔吊放钢筋笼安装导拔出护筒、导截桩头桩检测制作钢筋笼清理场地施工便道、筑岛、场地平整试件制作试件制作灌注混凝土砼拌和、运输时应不断地向孔注浆防止出现坍孔。假设坍孔严重时应回填重钻。终孔时应对孔位、孔径、孔形、孔深、垂直度及孔底土质情况进展检查合格后立即清孔。〔3〕钻孔时须及时填写钻孔记录在土层变化处捞取渣样判明土层。3、清孔〔1〕钻孔到达图纸规定的标高后且成孔质量符合图纸要求应立即进展清孔。清孔时孔内水位应保持在地下水位或河流水位以上1.5-2m以防止成孔塌陷。〔2〕清孔时应将附着于孔壁的泥浆清洗干净并将孔底钻渣及泥砂等沉淀物去除。大桥需进展两次清孔。〔3〕清孔后孔底沉淀物厚度应按图纸或规定值进展检查对于直径等于或小于1.3m的摩擦桩的沉淀物厚度应等于或小于400mm。支承柱小于50mm检查合格报监理工程师同意后立即吊放钢筋笼。4、吊放钢筋笼〔1〕钢筋骨架整体制作一次吊装就位。由汽车吊吊放钢筋笼就位。〔2〕检查钢筋笼焊接质量同时钢筋骨架内焊有强劲的内支撑在钢筋笼内均匀地绑好通长刚度较强的木杆防止钢筋骨架在运输和就位时变形在孔口顶面应采取定位钢筋进展固定防止砼灌注过程中钢筋笼上升。固定支承系统应对准中线防止钢筋骨架倾斜和挪动当砼灌注完成后方可解除定位支承系统。5、水下砼灌注〔1〕水下砼采用直升导法灌注水下砼前应检测孔底泥浆沉淀厚度不符合要求时应再次清孔。〔2〕砼运至灌注地点时应检查其均匀性和坍落度如不符合要求应二次拌合。〔3〕孔身及孔底得到监理工程师认可且钢筋骨架安放就位后应立即开场灌注水下砼并应连续进展不得中断。〔4〕采用直升导法灌注砼是：将导居中插入距孔底25-40cm在导上口放入球囊然后导上接漏斗。导由径300mm钢组成用装有垫圈的法兰盘或丝扣连接导应进展水、承压和接头抗拉试验。首批水下砼的数量应能满足导初次埋置深度≥1.0m和填充导底部间隙的需要。在整个灌注时间内导下口应伸入砼面层内至少2m以防止泥浆及水冲入内且导埋深不得大于6m。每罐车砼灌注完之后均测量砼面层的高程计算导的埋置深度并始终严监视导应在无水状态下进展水下砼灌注直至水下砼灌完为止。并且做好全过程施工记录记录详细、完好。〔5〕灌注水下砼时益出的泥浆应引流至适当地点处理以防止污染或堵塞河道和交通。〔6〕在水下砼灌注接近桩顶面时会发生灌注困难所以最后一节导要深埋在砼中保证在上下窜动导时始终保持导底口在砼外表2m以下以保证成桩质量。当砼灌注完成后立即拔出孔口部位护筒。〔7〕水下砼灌注必须连续进展中途不得中断直至灌注的砼顶面高出图纸规定或监理工程师确定...
