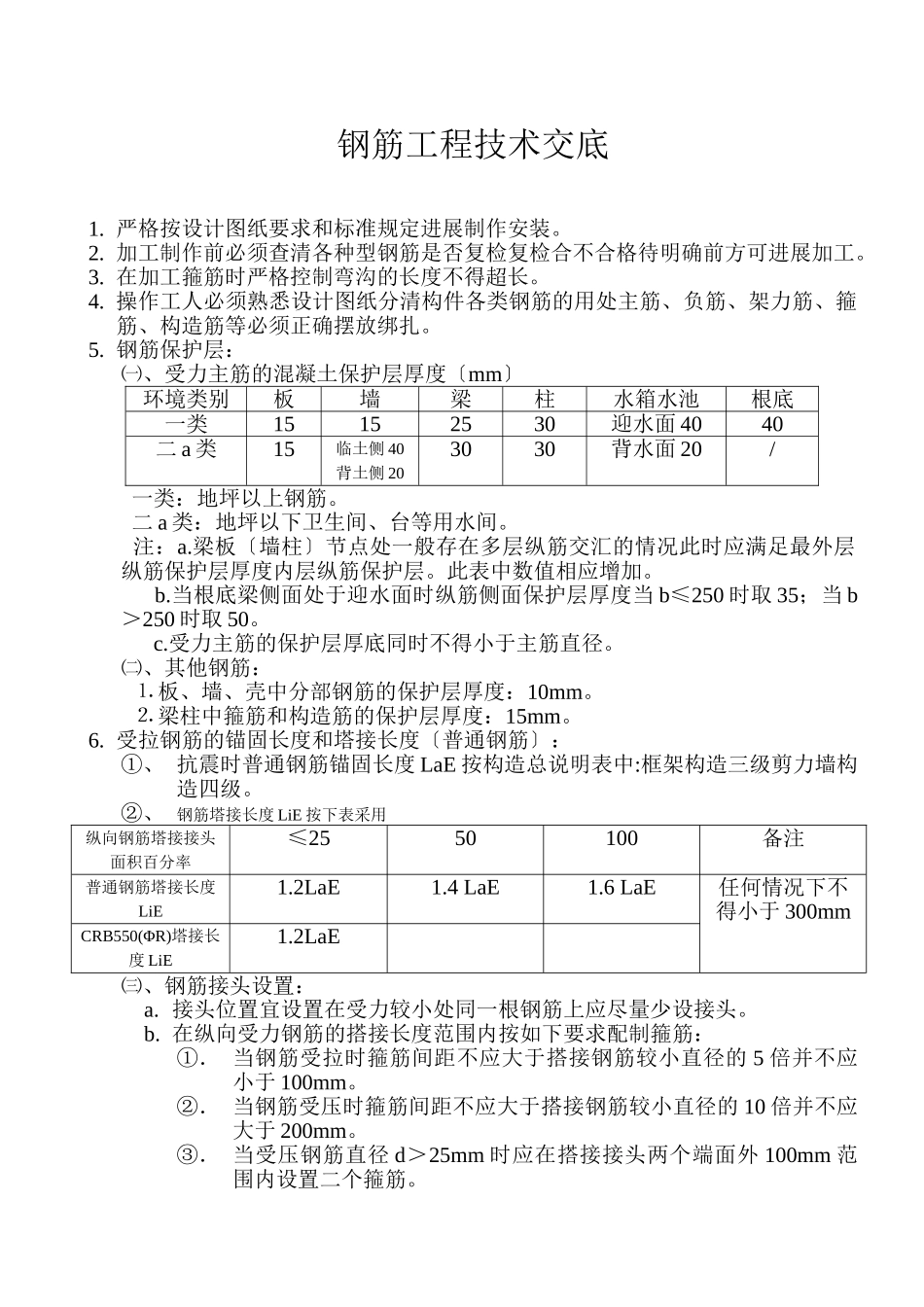

钢筋工程技术交底1.严格按设计图纸要求和标准规定进展制作安装。2.加工制作前必须查清各种型钢筋是否复检复检合不合格待明确前方可进展加工。3.在加工箍筋时严格控制弯沟的长度不得超长。4.操作工人必须熟悉设计图纸分清构件各类钢筋的用处主筋、负筋、架力筋、箍筋、构造筋等必须正确摆放绑扎。5.钢筋保护层：㈠、受力主筋的混凝土保护层厚度〔mm〕环境类别板墙梁柱水箱水池根底一类15152530迎水面4040二a类15临土侧40背土侧203030背水面20/一类：地坪以上钢筋。二a类：地坪以下卫生间、台等用水间。注：a.梁板〔墙柱〕节点处一般存在多层纵筋交汇的情况此时应满足最外层纵筋保护层厚度内层纵筋保护层。此表中数值相应增加。b.当根底梁侧面处于迎水面时纵筋侧面保护层厚度当b≤250时取35；当b＞250时取50。c.受力主筋的保护层厚底同时不得小于主筋直径。㈡、其他钢筋：⒈板、墙、壳中分部钢筋的保护层厚度：10mm。⒉梁柱中箍筋和构造筋的保护层厚度：15mm。6.受拉钢筋的锚固长度和塔接长度〔普通钢筋〕：①、抗震时普通钢筋锚固长度LaE按构造总说明表中:框架构造三级剪力墙构造四级。②、钢筋塔接长度LiE按下表采用纵向钢筋塔接接头面积百分率≤2550100备注普通钢筋塔接长度LiE1.2LaE1.4LaE1.6LaE任何情况下不得小于300mmCRB550(ΦR)塔接长度LiE1.2LaE㈢、钢筋接头设置：a.接头位置宜设置在受力较小处同一根钢筋上应尽量少设接头。b.在纵向受力钢筋的搭接长度范围内按如下要求配制箍筋：①．当钢筋受拉时箍筋间距不应大于搭接钢筋较小直径的5倍并不应小于100mm。②．当钢筋受压时箍筋间距不应大于搭接钢筋较小直径的10倍并不应大于200mm。③．当受压钢筋直径d＞25mm时应在搭接接头两个端面外100mm范围内设置二个箍筋。④．箍筋的直径不应小于搭接钢筋较大直径的0.25倍。c.梁底部纵向钢筋的接头可选择在支座两侧1/3跨范围不应在跨中接头。梁的上部纵向钢筋可选择在跨中1/3跨度范围接头不应在支座处接头。d.现浇钢筋混凝土楼板下部不得在跨中搭接板上部钢筋不得在支座搭接。e.受力钢筋接头的位置互相错开当采用绑扎的搭接接头时搭接接头连接区段的长度为1.3倍搭接长度；当采用焊接接头和机械接头时其连接区段长度为35d〔d为纵向受力钢筋的较大直径〕。且不小于500位于统一连接区段内的受接钢筋搭接接头的面积百分率应符合下表：连接区段内受力钢筋接头面积容许百分率接头形式受拉区受压区板、梁〔柱〕绑扎搭接接头≤25(50)≤50焊接接头或机械挤压接头＜50不限f.对于框架梁端：柱端及剪力墙底部应防止在节点核心区和加区接头。当确定不能防止时须采用机械连接街头且钢筋接头面积百分率不应超过50。③、钢筋混凝土现浇板a．板的底部钢筋伸入梁支座大于等于10d及100mm且不小于1/2梁宽。当HPB235级钢筋时端部另设弯钩；当HPB335级CRB550级钢筋时端部不加弯钩；当不满足支座长度时应加直钩梯踏步板的下部钢筋伸入支座≥15d且不小于150；当板筋考虑温度变化受力时搭接长度取L1。b．板的中间支座上部钢筋(负筋)两端设支钩板的边支座负筋一般应伸到梁外皮留保护层厚度并应满足受拉最小锚固长度。如不满足时此端加垂直段至满足锚固长度；当边梁较宽时负筋不必伸至梁外皮按受拉区钢筋的最小锚固长度或图中注明尺寸施工；当楼面与剪力墙相连时楼面钢筋、底筋锚如墙内的长度为La；当板面筋兼作挑板负钢筋时按详图制作。c．板的底部钢筋短跨钢筋放下排长跨钢筋放上排并尽可能沿板跨方向连跨通长配制板面钢筋在角部相交时短跨钢筋放在上排长跨钢筋放在下排。d．当板底与梁底平时板的下部钢筋伸入梁内并置于梁下部钢筋之上。e．施工图中未注明的板内分布筋为φ6@200屋面板无负筋区域或配温度钢筋〔100mm板为φ6@180120mm板为φ6@150〕搭接长度300。f．凡在板上砌隔墙时应在墙下板内底部增设加强筋〔图纸中另有要求除外〕。当板跨L≤1500时2φ14；当板跨1500＜L≤2500时3φ14；当L＞2500时3φ16并锚固于两端支座内。g．其他：①、梁腰筋详见构造设计说明㈡中相应表中数据。②、楼板上须留洞口现浇板中须埋处。挑檐转角处加筋板面上下差钢筋锚固详见构造设计说明㈡相关大样说明。④、梁a．梁内纵向钢...
