土方工程技术标(技术方案)VIP专享

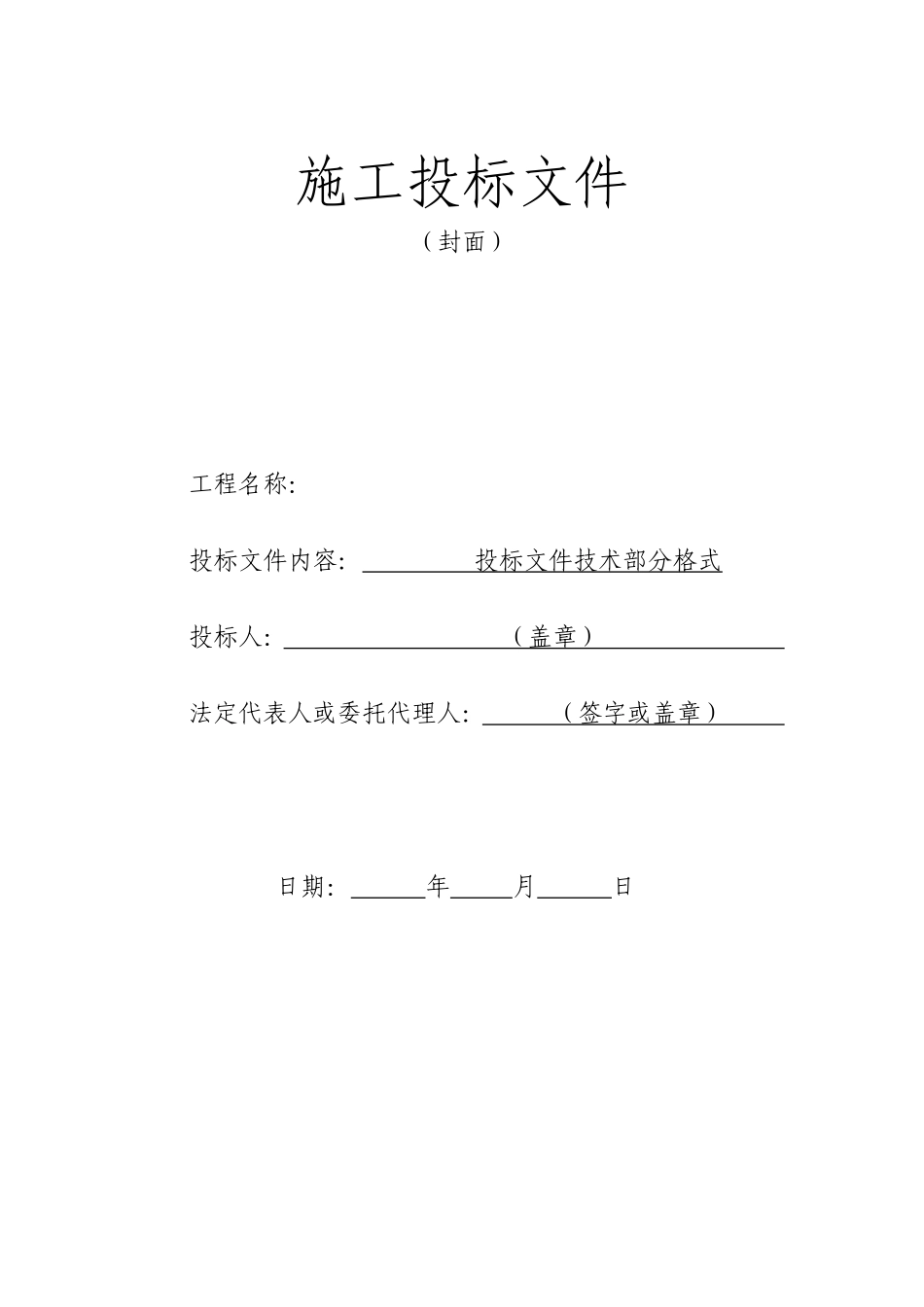

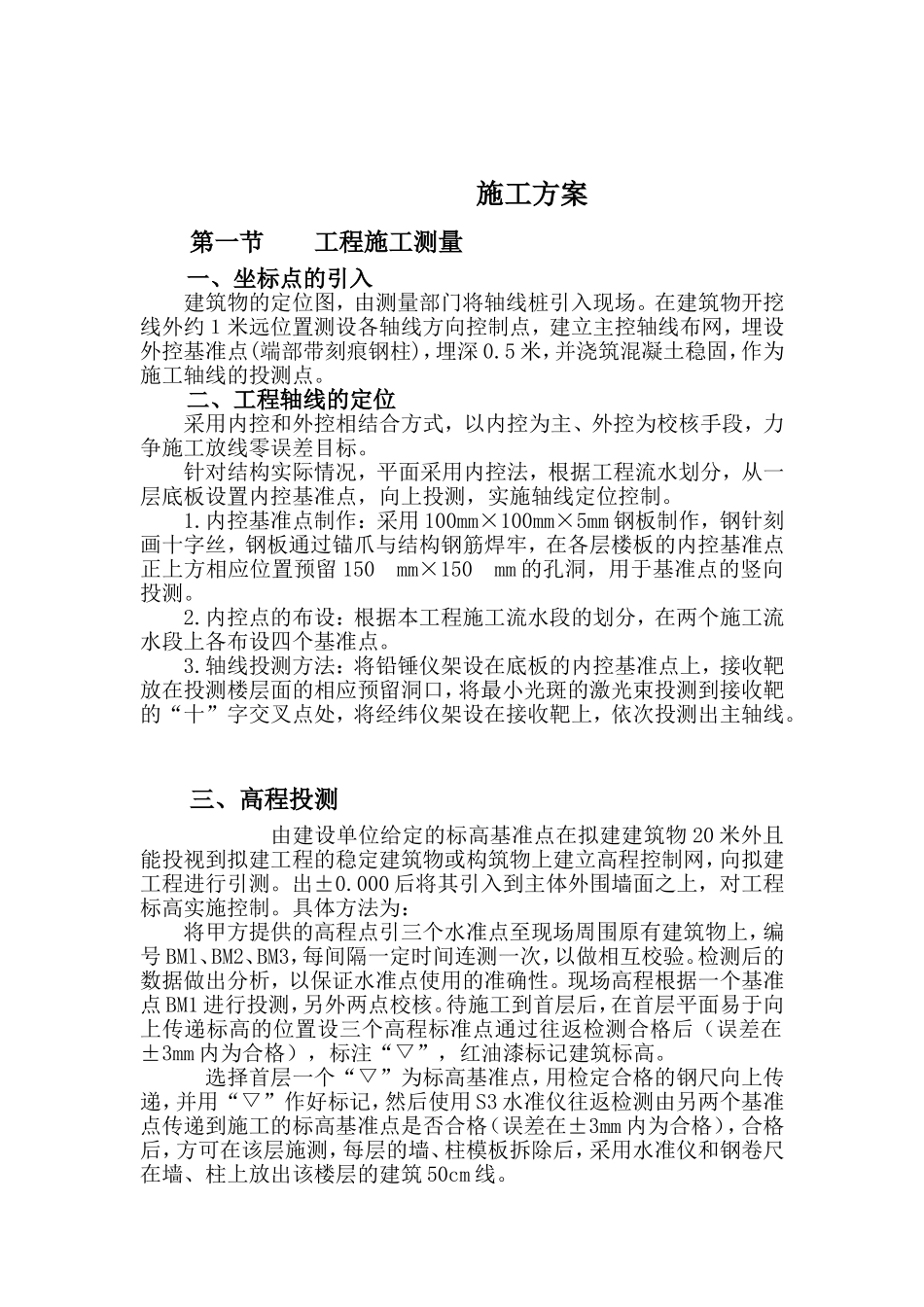

施工投标文件（封面）工程名称： 投标文件内容： 投标文件技术部分格式 投标人： （盖章） 法定代表人或委托代理人： （签字或盖章） 日期： 年 月 日 施工方案 第一节 工程施工测量 一、坐标点的引入 建筑物的定位图，由测量部门将轴线桩引入现场。在建筑物开挖线外约１米远位置测设各轴线方向控制点，建立主控轴线布网，埋设外控基准点(端部带刻痕钢柱)，埋深 0.5 米，并浇筑混凝土稳固，作为施工轴线的投测点。 二、工程轴线的定位 采用内控和外控相结合方式，以内控为主、外控为校核手段，力争施工放线零误差目标。 针对结构实际情况，平面采用内控法，根据工程流水划分，从一层底板设置内控基准点，向上投测，实施轴线定位控制。 1.内控基准点制作：采用 100mm×100mm×5mm 钢板制作，钢针刻画十字丝，钢板通过锚爪与结构钢筋焊牢，在各层楼板的内控基准点正上方相应位置预留 150 mm×150 mm 的孔洞，用于基准点的竖向投测。 2.内控点的布设：根据本工程施工流水段的划分，在两个施工流水段上各布设四个基准点。 3.轴线投测方法：将铅锤仪架设在底板的内控基准点上，接收靶放在投测楼层面的相应预留洞口，将最小光斑的激光束投测到接收靶的“十”字交叉点处，将经纬仪架设在接收靶上，依次投测出主轴线。 三、高程投测 由建设单位给定的标高基准点在拟建建筑物 20 米外且能投视到拟建工程的稳定建筑物或构筑物上建立高程控制网，向拟建工程进行引测。出±0.000 后将其引入到主体外围墙面之上，对工程标高实施控制。具体方法为： 将甲方提供的高程点引三个水准点至现场周围原有建筑物上，编号 BMl、BM2、BM3，每间隔一定时间连测一次，以做相互校验。检测后的数据做出分析，以保证水准点使用的准确性。现场高程根据一个基准点 BM1 进行投测，另外两点校核。待施工到首层后，在首层平面易于向上传递标高的位置设三个高程标准点通过往返检测合格后（误差在±3mm 内为合格），标注“▽”，红油漆标记建筑标高。 选择首层一个“▽”为标高基准点，用检定合格的钢尺向上传递，并用“▽”作好标记，然后使用 S3 水准仪往返检测由另两个基准点传递到施工的标高基准点是否合格（误差在±3mm 内为合格），合格后，方可在该层施测，每层的墙、柱模板拆除后，采用水准仪和钢卷尺在墙、柱上放出该楼层的建筑 50cm 线。 在结构施工到一定高度后，应重新引测相应的结构标高以保证高层建筑的标高控制要求。 四...
