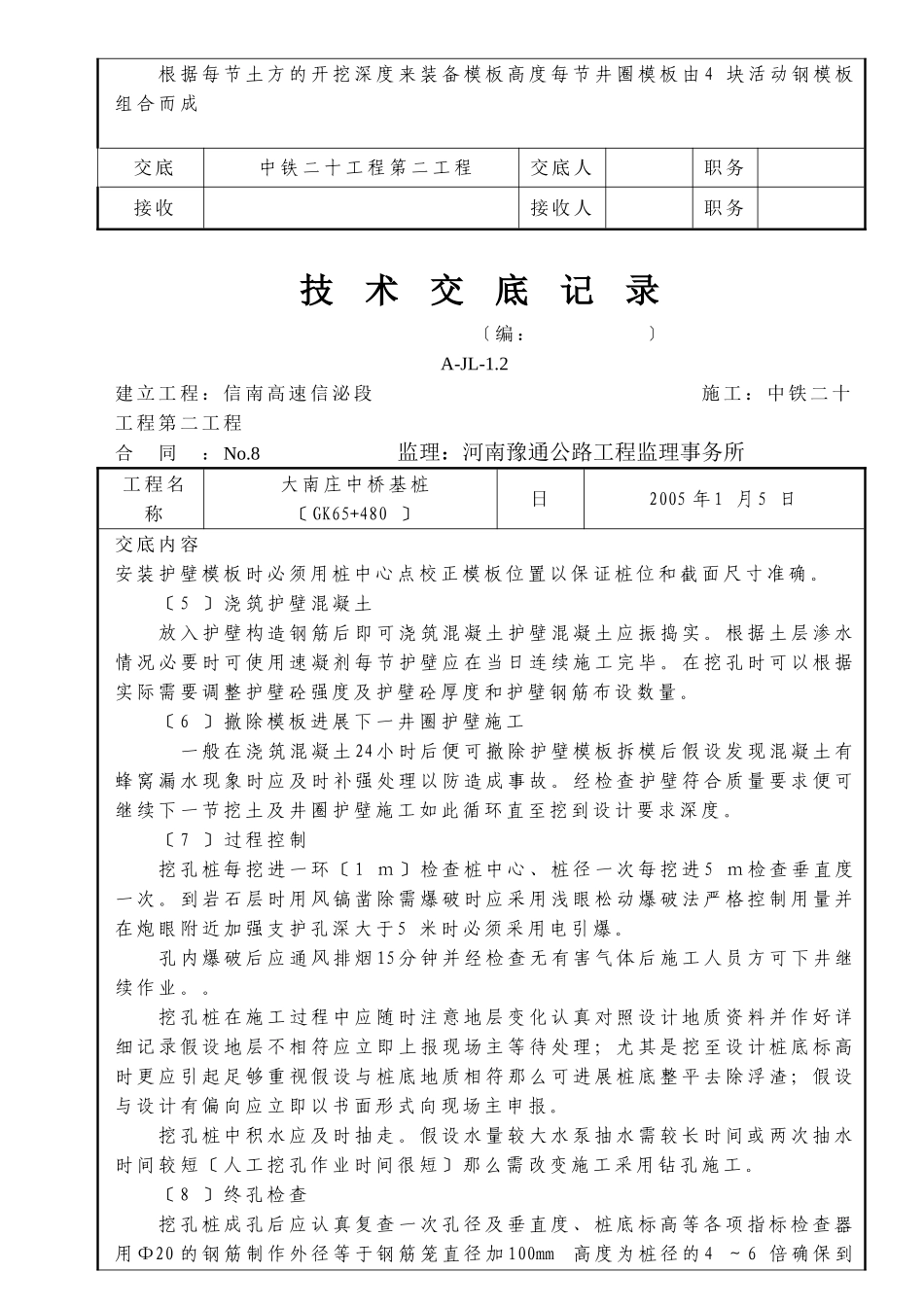

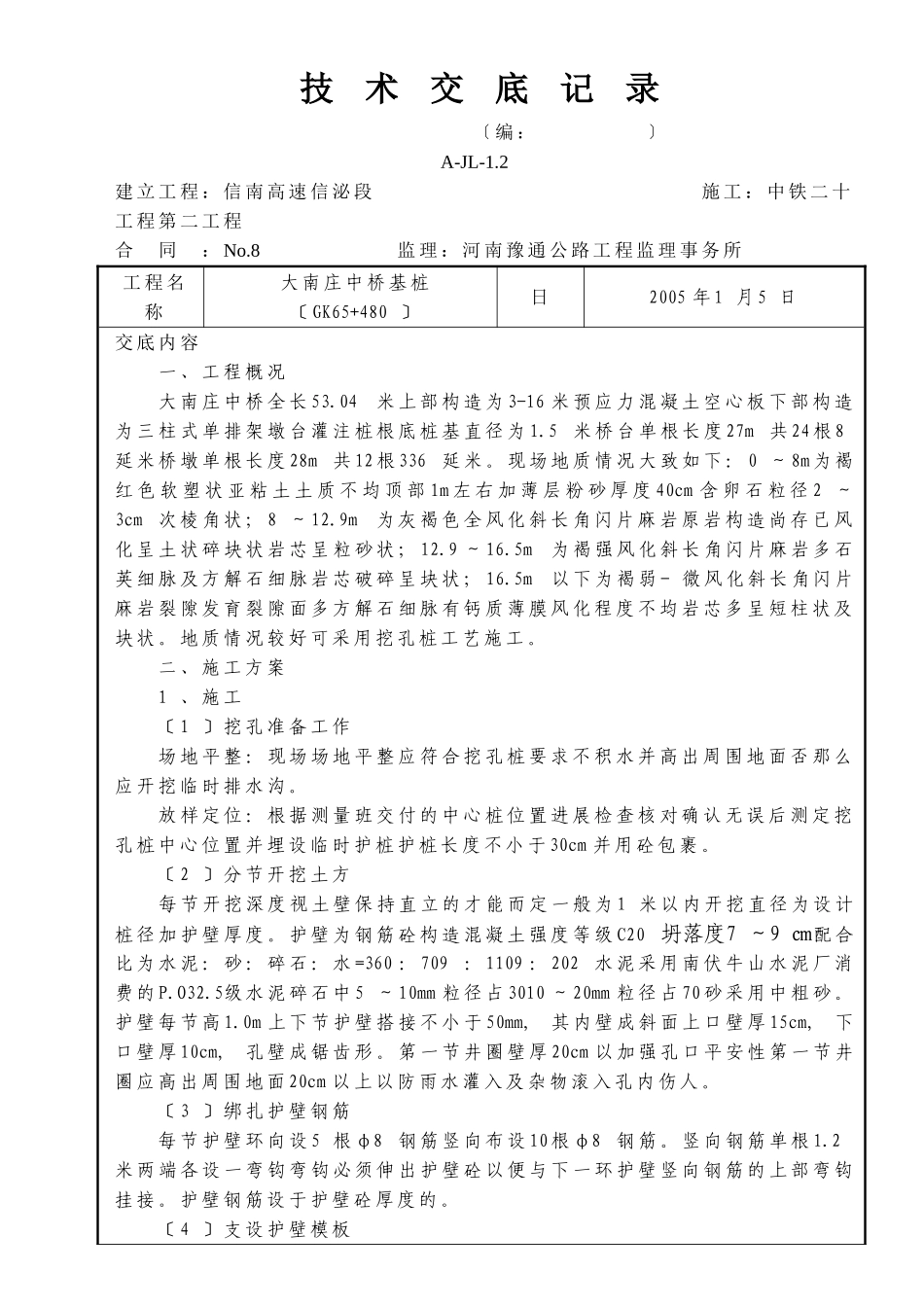

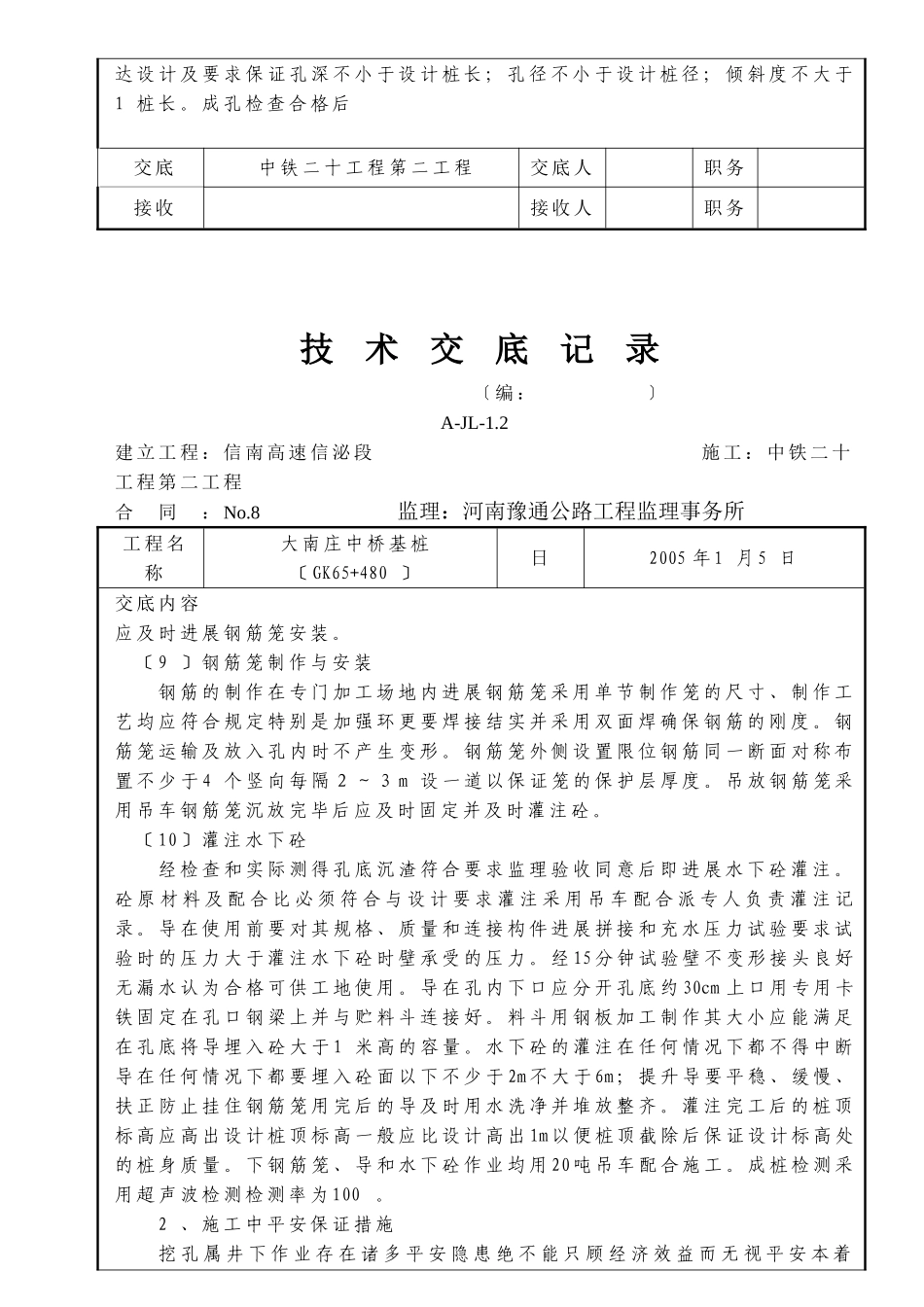

技术交底记录〔编：〕A-JL-1.2建立工程：信南高速信泌段施工：中铁二十工程第二工程合同：No.8监理：河南豫通公路工程监理事务所工程名称大南庄中桥基桩〔GK65+480〕日2005年1月5日交底内容一、工程概况大南庄中桥全长53.04米上部构造为3-16米预应力混凝土空心板下部构造为三柱式单排架墩台灌注桩根底桩基直径为1.5米桥台单根长度27m共24根8延米桥墩单根长度28m共12根336延米。现场地质情况大致如下：0～8m为褐红色软塑状亚粘土土质不均顶部1m左右加薄层粉砂厚度40cm含卵石粒径2～3cm次棱角状；8～12.9m为灰褐色全风化斜长角闪片麻岩原岩构造尚存已风化呈土状碎块状岩芯呈粒砂状；12.9～16.5m为褐强风化斜长角闪片麻岩多石英细脉及方解石细脉岩芯破碎呈块状；16.5m以下为褐弱-微风化斜长角闪片麻岩裂隙发育裂隙面多方解石细脉有钙质薄膜风化程度不均岩芯多呈短柱状及块状。地质情况较好可采用挖孔桩工艺施工。二、施工方案1、施工〔1〕挖孔准备工作场地平整：现场场地平整应符合挖孔桩要求不积水并高出周围地面否那么应开挖临时排水沟。放样定位：根据测量班交付的中心桩位置进展检查核对确认无误后测定挖孔桩中心位置并埋设临时护桩护桩长度不小于30cm并用砼包裹。〔2〕分节开挖土方每节开挖深度视土壁保持直立的才能而定一般为1米以内开挖直径为设计桩径加护壁厚度。护壁为钢筋砼构造混凝土强度等级C20坍落度7～9㎝配合比为水泥：砂：碎石：水=360：709：1109：202水泥采用南伏牛山水泥厂消费的P.O32.5级水泥碎石中5～10mm粒径占3010～20mm粒径占70砂采用中粗砂。护壁每节高1.0m上下节护壁搭接不小于50mm,其内壁成斜面上口壁厚15cm,下口壁厚10cm,孔壁成锯齿形。第一节井圈壁厚20cm以加强孔口平安性第一节井圈应高出周围地面20cm以上以防雨水灌入及杂物滚入孔内伤人。〔3〕绑扎护壁钢筋每节护壁环向设5根φ8钢筋竖向布设10根φ8钢筋。竖向钢筋单根1.2米两端各设一弯钩弯钩必须伸出护壁砼以便与下一环护壁竖向钢筋的上部弯钩挂接。护壁钢筋设于护壁砼厚度的。〔4〕支设护壁模板根据每节土方的开挖深度来装备模板高度每节井圈模板由4块活动钢模板组合而成交底中铁二十工程第二工程交底人职务接收接收人职务技术交底记录〔编：〕A-JL-1.2建立工程：信南高速信泌段施工：中铁二十工程第二工程合同：No.8监理：河南豫通公路工程监理事务所工程名称大南庄中桥基桩〔GK65+480〕日2005年1月5日交底内容安装护壁模板时必须用桩中心点校正模板位置以保证桩位和截面尺寸准确。〔5〕浇筑护壁混凝土放入护壁构造钢筋后即可浇筑混凝土护壁混凝土应振捣实。根据土层渗水情况必要时可使用速凝剂每节护壁应在当日连续施工完毕。在挖孔时可以根据实际需要调整护壁砼强度及护壁砼厚度和护壁钢筋布设数量。〔6〕撤除模板进展下一井圈护壁施工一般在浇筑混凝土24小时后便可撤除护壁模板拆模后假设发现混凝土有蜂窝漏水现象时应及时补强处理以防造成事故。经检查护壁符合质量要求便可继续下一节挖土及井圈护壁施工如此循环直至挖到设计要求深度。〔7〕过程控制挖孔桩每挖进一环〔1ｍ〕检查桩中心、桩径一次每挖进5ｍ检查垂直度一次。到岩石层时用风镐凿除需爆破时应采用浅眼松动爆破法严格控制用量并在炮眼附近加强支护孔深大于5米时必须采用电引爆。孔内爆破后应通风排烟15分钟并经检查无有害气体后施工人员方可下井继续作业。。挖孔桩在施工过程中应随时注意地层变化认真对照设计地质资料并作好详细记录假设地层不相符应立即上报现场主等待处理；尤其是挖至设计桩底标高时更应引起足够重视假设与桩底地质相符那么可进展桩底整平去除浮渣；假设与设计有偏向应立即以书面形式向现场主申报。挖孔桩中积水应及时抽走。假设水量较大水泵抽水需较长时间或两次抽水时间较短〔人工挖孔作业时间很短〕那么需改变施工采用钻孔施工。〔8〕终孔检查挖孔桩成孔后应认真复查一次孔径及垂直度、桩底标高等各项指标检查器用Φ20的钢筋制作外径等于钢筋笼直径加100mm高度为桩径的4～6倍确保到达设计及要求保证孔深不小于设计桩长；孔径不小于设计桩径；倾斜度不大于1桩长。成孔检查合格后交底中铁二十工程第二工程交底人...
