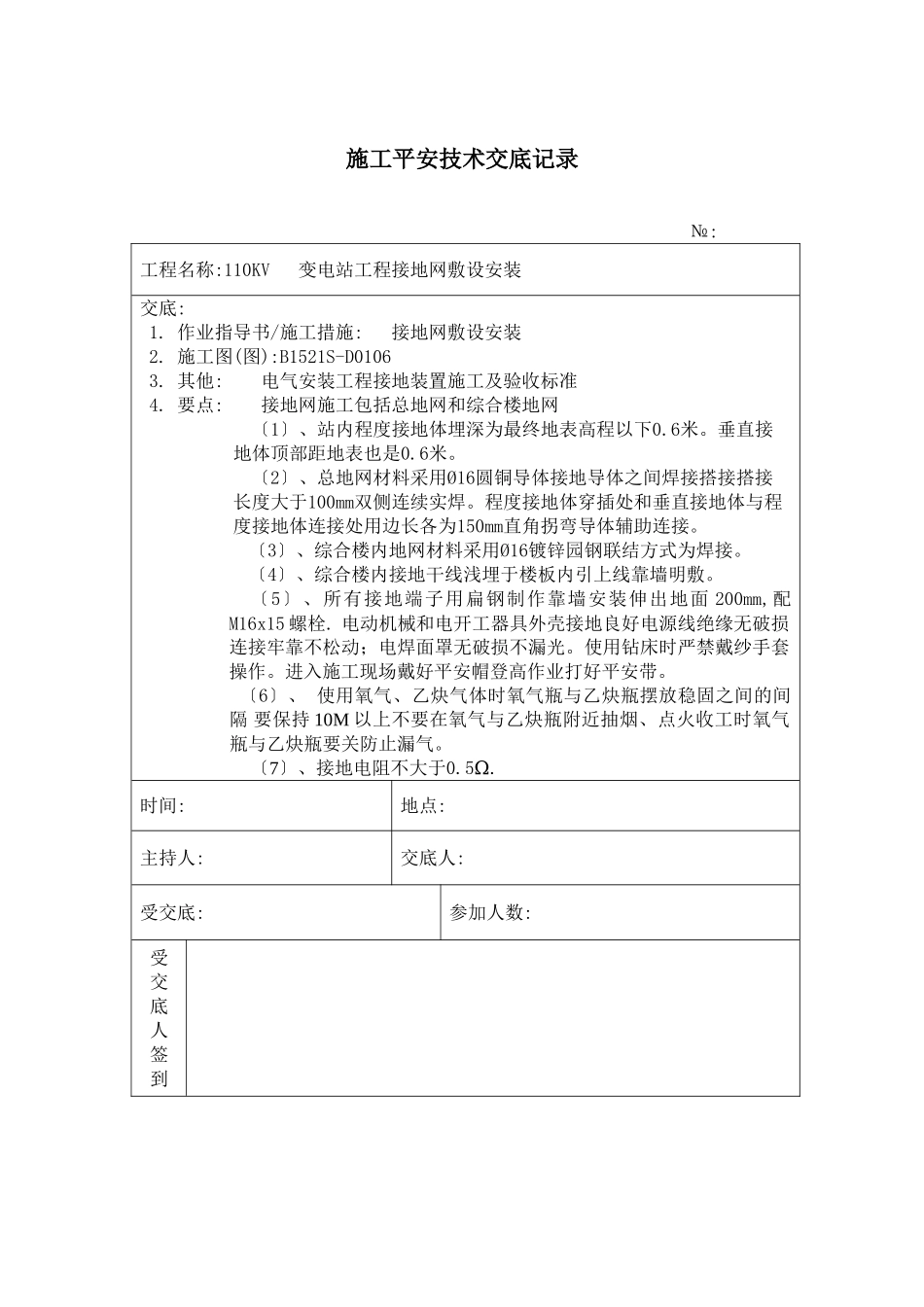

施工平安技术交底记录№:工程名称:110KV变电站工程接地网敷设安装交底:1
作业指导书/施工措施:接地网敷设安装2
施工图(图):B1521S-D01063
其他:电气安装工程接地装置施工及验收标准4
要点:接地网施工包括总地网和综合楼地网〔1〕、站内程度接地体埋深为最终地表高程以下0
垂直接地体顶部距地表也是0
〔2〕、总地网材料采用Ø16圆铜导体接地导体之间焊接搭接搭接长度大于100mm双侧连续实焊
程度接地体穿插处和垂直接地体与程度接地体连接处用边长各为150mm直角拐弯导体辅助连接
〔3〕、综合楼内地网材料采用Ø16镀锌园钢联结方式为焊接
〔4〕、综合楼内接地干线浅埋于楼板内引上线靠墙明敷
〔5〕、所有接地端子用扁钢制作靠墙安装伸出地面200mm,配M16x15螺栓
电动机械和电开工器具外壳接地良好电源线绝缘无破损连接牢靠不松动；电焊面罩无破损不漏光
使用钻床时严禁戴纱手套操作
进入施工现场戴好平安帽登高作业打好平安带
〔6〕、使用氧气、乙炔气体时氧气瓶与乙炔瓶摆放稳固之间的间隔要保持10M以上不要在氧气与乙炔瓶附近抽烟、点火收工时氧气瓶与乙炔瓶要关防止漏气
〔7〕、接地电阻不大于0
时间:地点:主持人:交底人:受交底:参加人数:受交底人签到
