扣件式钢管脚手架搭设与拆除施工安全技术交底VIP免费

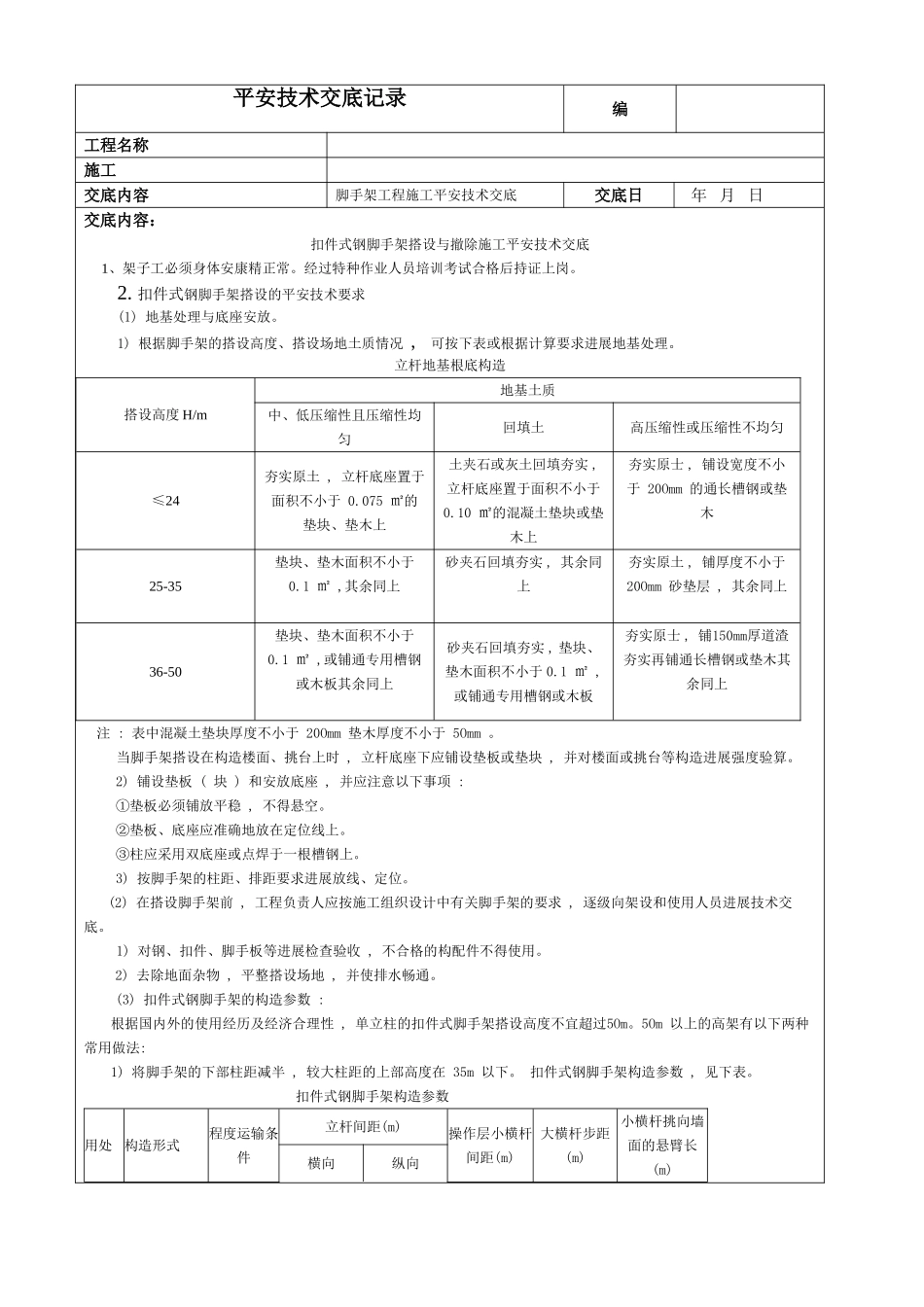

扣件式钢管脚手架搭设与拆除施工安全技术交底_第1页
1/3

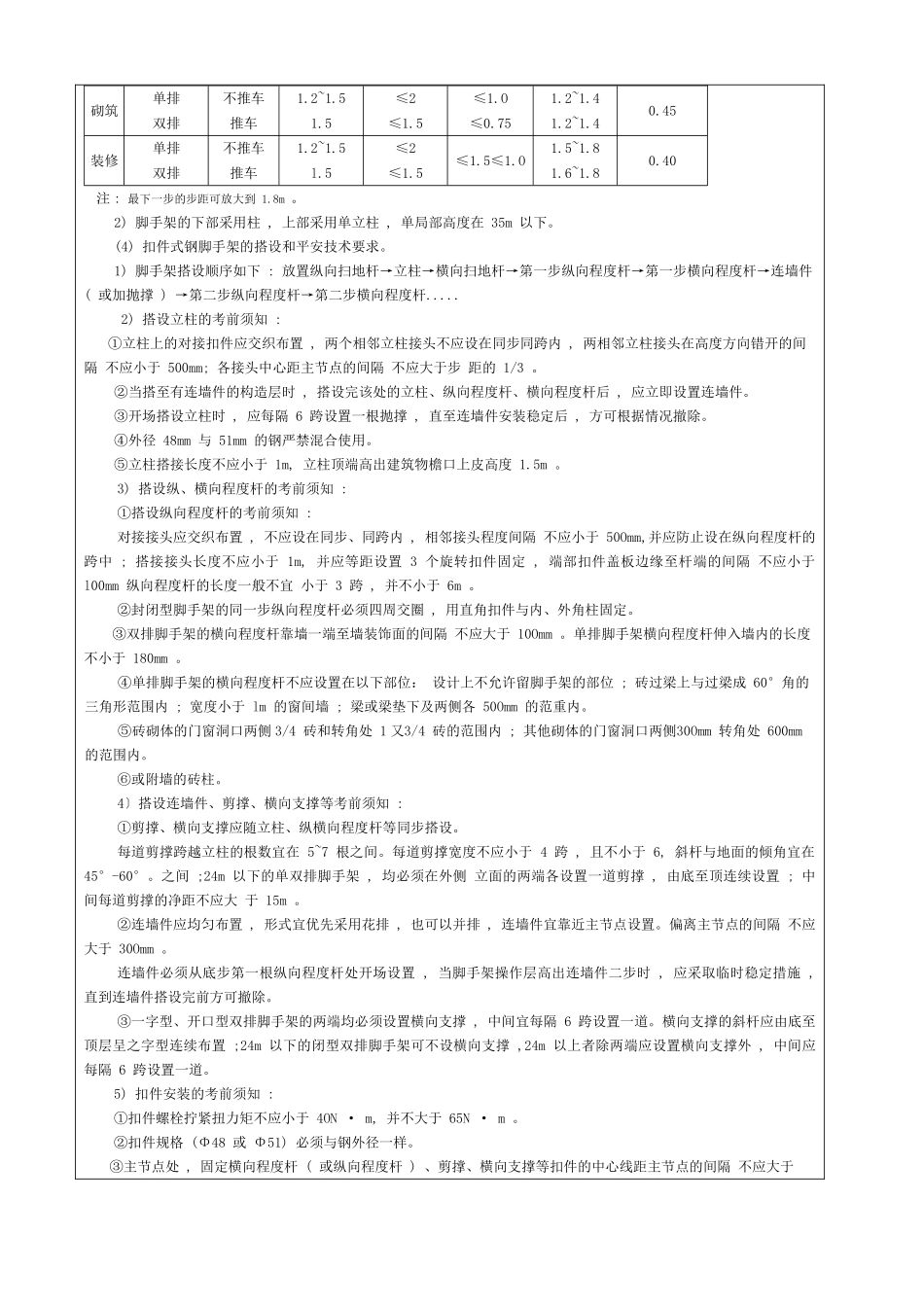

扣件式钢管脚手架搭设与拆除施工安全技术交底_第2页
2/3

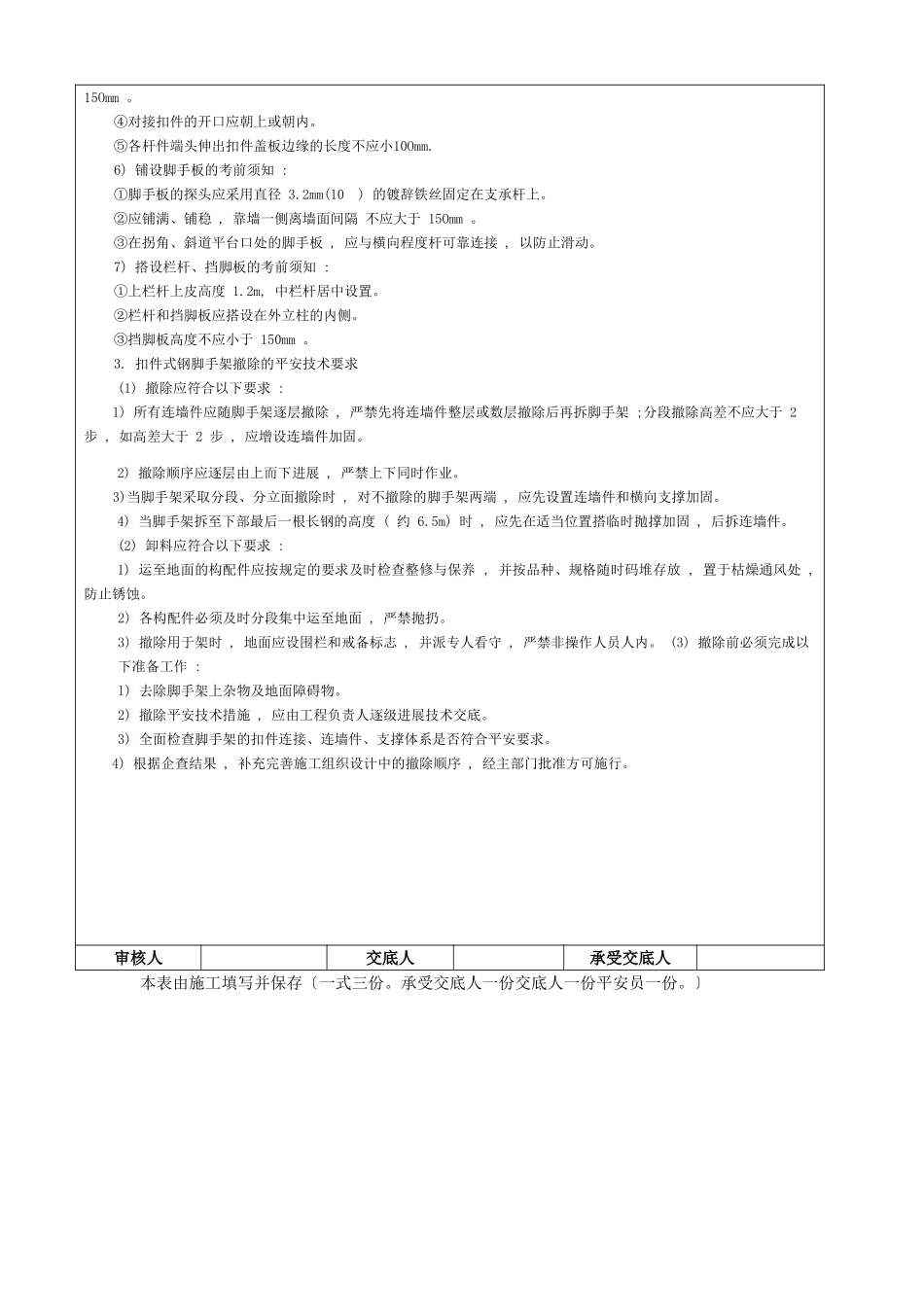

扣件式钢管脚手架搭设与拆除施工安全技术交底_第3页
3/3
平安技术交底记录编工程名称施工交底内容脚手架工程施工平安技术交底交底日年月日交底内容:扣件式钢脚手架搭设与撤除施工平安技术交底1、架子工必须身体安康精正常。经过特种作业人员培训考试合格后持证上岗。2.扣件式钢脚手架搭设的平安技术要求(1)地基处理与底座安放。1)根据脚手架的搭设高度、搭设场地土质情况,可按下表或根据计算要求进展地基处理。立杆地基根底构造搭设高度H/m地基土质中、低压缩性且压缩性均匀回填土高压缩性或压缩性不均匀≤24夯实原土,立杆底座置于面积不小于0.075㎡的垫块、垫木上土夹石或灰土回填夯实,立杆底座置于面积不小于0.10㎡的混凝土垫块或垫木上夯实原士,铺设宽度不小于20Omm的通长槽钢或垫木25-35垫块、垫木面积不小于0.1㎡,其余同上砂夹石回填夯实,其余同上夯实原土,铺厚度不小于20Omm砂垫层,其余同上36-50垫块、垫木面积不小于0.1㎡,或铺通专用槽钢或木板其余同上砂夹石回填夯实,垫块、垫木面积不小于0.1㎡,或铺通专用槽钢或木板夯实原士,铺150mm厚道渣夯实再铺通长槽钢或垫木其余同上注:表中混凝土垫块厚度不小于20Omm垫木厚度不小于5Omm。当脚手架搭设在构造楼面、挑台上时,立杆底座下应铺设垫板或垫块,并对楼面或挑台等构造进展强度验算。2)铺设垫板(块)和安放底座,并应注意以下事项:①垫板必须铺放平稳,不得悬空。②垫板、底座应准确地放在定位线上。③柱应采用双底座或点焊于一根槽钢上。3)按脚手架的柱距、排距要求进展放线、定位。(2)在搭设脚手架前,工程负责人应按施工组织设计中有关脚手架的要求,逐级向架设和使用人员进展技术交底。1)对钢、扣件、脚手板等进展检查验收,不合格的构配件不得使用。2)去除地面杂物,平整搭设场地,并使排水畅通。(3)扣件式钢脚手架的构造参数:根据国内外的使用经历及经济合理性,单立柱的扣件式脚手架搭设高度不宜超过5Om。5Om以上的高架有以下两种常用做法:1)将脚手架的下部柱距减半,较大柱距的上部高度在35m以下。扣件式钢脚手架构造参数,见下表。扣件式钢脚手架构造参数用处构造形式程度运输条件立杆间距(m)操作层小横杆间距(m)大横杆步距(m)小横杆挑向墙面的悬臂长(m)横向纵向砌筑单排不推车1.2~1.5≤2≤1.O1.2~1.40.45双排推车1.5≤1.5≤0.751.2~1.4装修单排不推车1.2~1.5≤2≤1.5≤1.O1.5~1.80.40双排推车l.5≤1.51.6~1.8注:最下一步的步距可放大到1.8m。2)脚手架的下部采用柱,上部采用单立柱,单局部高度在35m以下。(4)扣件式钢脚手架的搭设和平安技术要求。1)脚手架搭设顺序如下:放置纵向扫地杆→立柱→横向扫地杆→第一步纵向程度杆→第一步横向程度杆→连墙件(或加抛撑)→第二步纵向程度杆→第二步横向程度杆.....2)搭设立柱的考前须知:①立柱上的对接扣件应交织布置,两个相邻立柱接头不应设在同步同跨内,两相邻立柱接头在高度方向错开的间隔不应小于500mm;各接头中心距主节点的间隔不应大于步距的1/3。②当搭至有连墙件的构造层时,搭设完该处的立柱、纵向程度杆、横向程度杆后,应立即设置连墙件。③开场搭设立柱时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况撤除。④外径48mm与51mm的钢严禁混合使用。⑤立柱搭接长度不应小于1m,立柱顶端高出建筑物檐口上皮高度1.5m。3)搭设纵、横向程度杆的考前须知:①搭设纵向程度杆的考前须知:对接接头应交织布置,不应设在同步、同跨内,相邻接头程度间隔不应小于50Omm,并应防止设在纵向程度杆的跨中;搭接接头长度不应小于1m,并应等距设置3个旋转扣件固定,端部扣件盖板边缘至杆端的间隔不应小于l00mm纵向程度杆的长度一般不宜小于3跨,并不小于6m。②封闭型脚手架的同一步纵向程度杆必须四周交圈,用直角扣件与内、外角柱固定。③双排脚手架的横向程度杆靠墙一端至墙装饰面的间隔不应大于10Omm。单排脚手架横向程度杆伸入墙内的长度不小于180mm。④单排脚手架的横向程度杆不应设置在以下部位:设计上不允许留脚手架的部位;砖过梁上与过梁成60°角的三角形范围内;宽度小于lm的窗间墙;梁或梁垫下及两侧各50Omm的范重内。⑤砖砌体的门窗洞口两侧3/4砖和转角处1又3/4砖的范围内;其他砌体的门窗洞口两侧30Omm转角处600mm的范围内。⑥或附墙的砖柱。4...
