浆喷水泥搅拌桩施工技术交底VIP免费

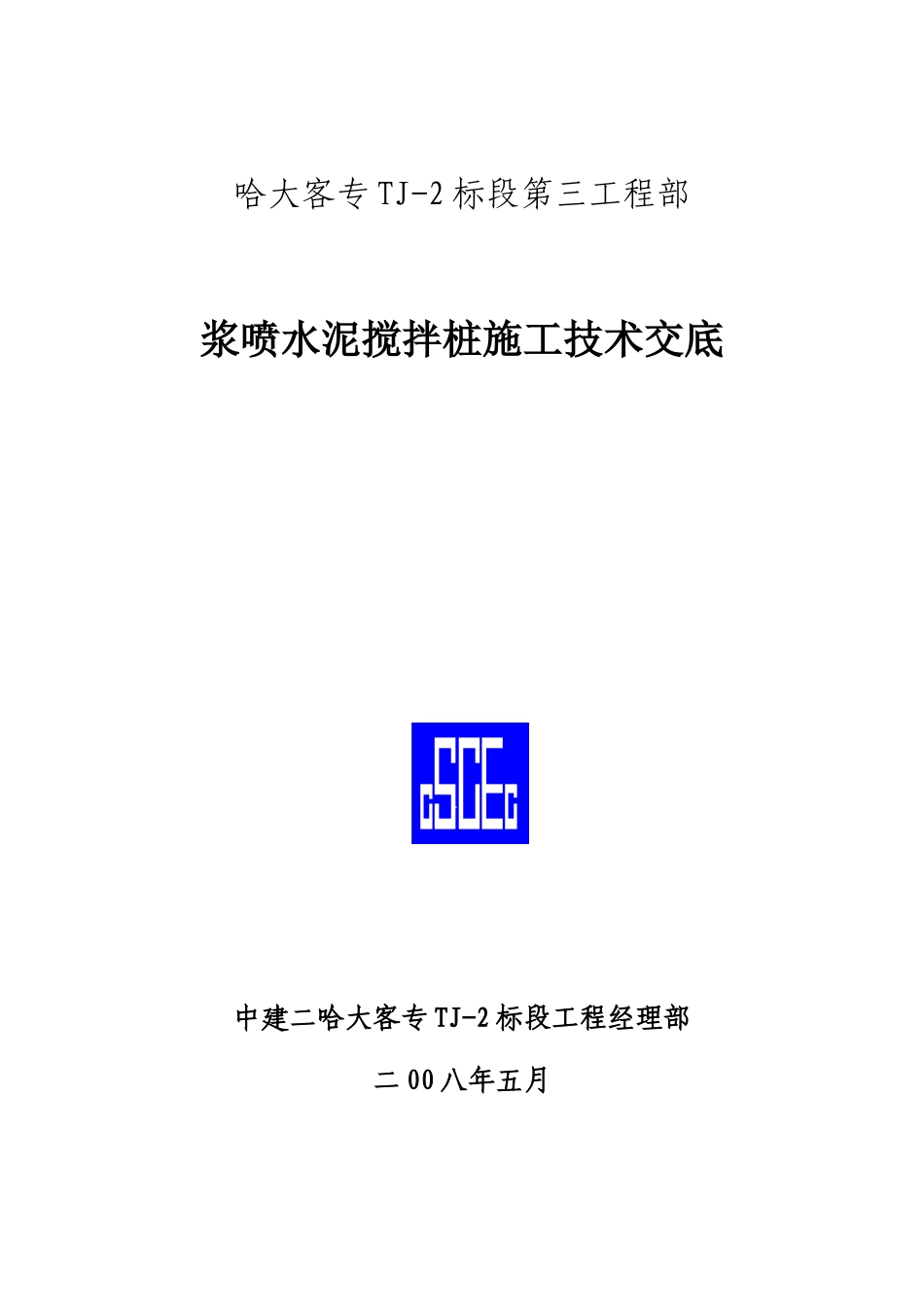

哈大客专TJ-2标段第三工程部浆喷水泥搅拌桩施工技术交底中建二哈大客专TJ-2标段工程经理部二00八年五月编制：审核：批准：一、工程概况哈大客专TJ-2标段D1K460+796～D1K461+035段、D1K461+195～630段、D1K462+580～D1K462+850段路基地基处理设计为水泥搅拌桩。桩径0.5m桩间距0.8m正三角形布置共计水泥搅拌桩52358根403304延米。方案开工日2008年3月19日工90天。二、施工准备1、清表、平整场地施工前先用推土机去除原地面表层种植土、耕植土并用重型压路机对需要进展地基处理的场坪进展压实。场坪应高出设计桩顶标高20㎝对于清表后低于场坪标高的地段应换填素土至场坪标高并用压路机分层压实。做好场坪排水设施确保施工场地不集水。2.测量放样测量班用GPS准确放样出水泥搅拌桩处理范围边线控制桩。中间桩位拉钢尺准确定位插竹钎标识。3、试验准备三、浆体喷射水泥搅拌桩施工工艺⑴机具就位：水泥搅拌桩桩机安装就位后应进展全面的检查调整主要有以下五点：①钻头直径及钻杆长度是否满足设计要求；②输浆罐的导是否堵塞；③压浆泵是否能正常工作；④发电机或外接电源是否和桩机电路接通；⑤准确调整桩机机身的竖直度清扫喷射口。〔2〕喷搅工艺：喷搅工艺采用"四喷四搅"即下钻搅拌喷浆提升搅拌喷浆再下钻复搅喷浆提升搅拌喷浆。采用少量屡次喷浆的既可以防止土体堵住钻头处喷浆口又保证了桩身的均匀性。水泥搅拌桩施工工艺流程见下列图。〔3〕预搅下沉：启动搅拌机电机放松起重机钢丝绳使搅拌机沿导架搅拌切土下沉速度控制在0.8～1.0m/min搅拌机下沉时开启灰浆泵将水泥压入地基中边喷边旋转。〔4〕提升喷浆搅拌：钻进到达设计深度后在桩端50cm范围用I档喷浆搅拌30s后提升喷浆搅拌至桩头,提升速度为0.8m/min。〔5〕重复上、下喷浆搅拌：为使软土和水泥浆搅拌均匀再次将搅拌机边旋转边喷浆沉入土中至设计加固深度后再将搅拌机提升出地面搅拌过程同时喷水泥浆。每米桩长水泥用量51㎏每米桩长喷浆量0.056m3。水灰比0.48喷浆压力0.4～1.0Mpa〔桩顶最小桩底〕。〔6〕为了保证水泥浆搅拌桩桩底、桩头的质量在桩底和桩头均要用I档喷浆搅拌30s。〔7〕施工考前须知:搅拌桩加固深度终孔条件有三种情况：一是钻孔到达设计深度同时钻机电流值到达持力层处电流值钻进速度突然减慢且进入硬层以下≥0.5m此时可以终孔；二是钻孔未到达设计要求钻机电流已到达持力层处电流值钻进速度突然减慢报监理工程师确认桩已穿透软弱土层到达硬层以下≥0.5m此时可以完毕钻孔；三是钻孔深度已到达设计要求钻机电流值未到达持力层处电流值须继续钻孔到达硬层以下≥0.5m后报监理工程师确认后才能终孔。浆体喷射水泥搅拌桩施工工艺流程图四、检测〔1〕浆喷桩的单桩喷浆量应符合设计要求施工时要每根桩检查自动记录仪打印记录。〔2〕成桩28天后在每根检测桩桩径方向1/4处、桩长范围内垂直钻孔取芯观察其完好性、均匀性拍摄取出芯样的照片取不同深度的3个试样作无侧限抗压强度试验。钻芯后的孔洞采用水泥砂浆灌注封闭。〔3〕成桩28天后进展单桩荷载试验、复合地基荷载试验。浆体喷射水泥搅拌桩施工允许偏向及检验1完好性、均匀性、无侧限抗压强度满足设计要求总数的2‰且每检验批不少于3根钻孔取芯2单桩竖向隋载加力、复合地基承载力满足设计要求总数的2‰且每检验批不少于3根平板荷载试验3桩位〔纵横向〕50mm成桩总数的10抽样检验且每检验批不少于5根经纬仪或钢尺4桩身垂直度1经纬仪或吊线5桩体有效直径不小于50cm开挖50～100cm后钢尺丈量五、质量保证措施1.施工前对各种原材料进展严格检验检验合格前方可使用。2.整个施工过程中质检人员旁站监视并作好施工原始记录记录钻机电流值、孔深、单孔水泥量等。3.施工时输浆长度不能超过20米以防止注浆压力损失。4.要注意保证机架和钻杆的垂直度垂直度偏向不得大于1。施工中采用吊锤观测钻杆的两个方向垂直度和用平水尺测量机架的调平情况如发现偏向过大及时调整。5.严禁在没有喷浆的情况下进展提升钻头作业严格控制搅拌时的下沉和提升速度下沉和提升速度不得超过1.0m/min,以保证加固范围内每一深度都得以充分搅拌确保桩身强度和均匀性。6.严格控制下钻深度、喷浆高程及停浆面位...
