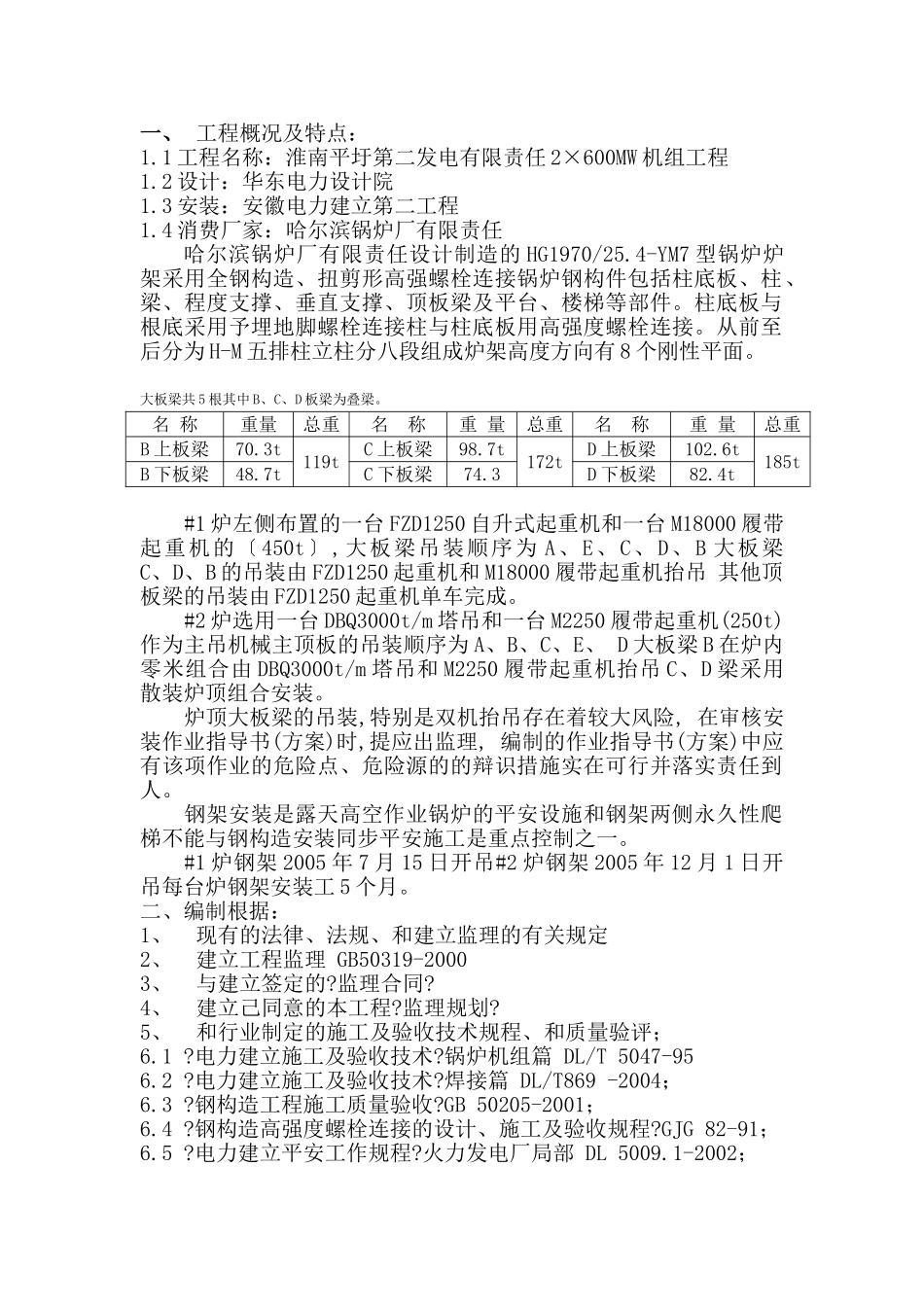

一、工程概况及特点：1.1工程名称：淮南平圩第二发电有限责任2×600MW机组工程1.2设计：华东电力设计院1.3安装：安徽电力建立第二工程1.4消费厂家：哈尔滨锅炉厂有限责任哈尔滨锅炉厂有限责任设计制造的HG1970/25.4-YM7型锅炉炉架采用全钢构造、扭剪形高强螺栓连接锅炉钢构件包括柱底板、柱、梁、程度支撑、垂直支撑、顶板梁及平台、楼梯等部件。柱底板与根底采用予埋地脚螺栓连接柱与柱底板用高强度螺栓连接。从前至后分为H-M五排柱立柱分八段组成炉架高度方向有8个刚性平面。大板梁共5根其中B、C、D板梁为叠梁。名称重量总重名称重量总重名称重量总重B上板梁70.3t119tC上板梁98.7t172tD上板梁102.6t185tB下板梁48.7tC下板梁74.3D下板梁82.4t#1炉左侧布置的一台FZD1250自升式起重机和一台M18000履带起重机的〔450t〕,大板梁吊装顺序为A、E、C、D、B大板梁C、D、B的吊装由FZD1250起重机和M18000履带起重机抬吊其他顶板梁的吊装由FZD1250起重机单车完成。#2炉选用一台DBQ3000t/m塔吊和一台M2250履带起重机(250t)作为主吊机械主顶板的吊装顺序为A、B、C、E、D大板梁B在炉内零米组合由DBQ3000t/m塔吊和M2250履带起重机抬吊C、D梁采用散装炉顶组合安装。炉顶大板梁的吊装,特别是双机抬吊存在着较大风险,在审核安装作业指导书(方案)时,提应出监理,编制的作业指导书(方案)中应有该项作业的危险点、危险源的的辩识措施实在可行并落实责任到人。钢架安装是露天高空作业锅炉的平安设施和钢架两侧永久性爬梯不能与钢构造安装同步平安施工是重点控制之一。#1炉钢架2005年7月15日开吊#2炉钢架2005年12月1日开吊每台炉钢架安装工5个月。二、编制根据：1、现有的法律、法规、和建立监理的有关规定2、建立工程监理GB50319-20003、与建立签定的?监理合同?4、建立己同意的本工程?监理规划?5、和行业制定的施工及验收技术规程、和质量验评；6.1?电力建立施工及验收技术?锅炉机组篇DL/T5047-956.2?电力建立施工及验收技术?焊接篇DL/T869-2004；6.3?钢构造工程施工质量验收?GB50205-2001；6.4?钢构造高强度螺栓连接的设计、施工及验收规程?GJG82-91；6.5?电力建立平安工作规程?火力发电厂局部DL5009.1-2002；6、本工程施工组织总设计；7、锅炉钢架施工技术措施；8、有效的技术9、哈尔滨锅炉厂有限责任提供的锅炉设备图纸和技术。三、监理范围和内容1、坚持按“监理合同〞及“监理规划〞内容认真履行自己的职责认真执行和行业制定的施工及验收技术规程、和质量验评〔版本〕并催促承包商认真执行贯彻“一切用与数据说话〞的原那么；2、重视本工程施工组织总设计所提出的平安、进度、质量、四大控制目的的要求；3、审查开工检查开工条件审查锅炉钢架施工技术措施；4、审查承包商提出的工程质量验评范围确定四级验收工程确定“H〞、“W〞、“S〞“R〞点及隐蔽工程签证点等并监视执行坚持严格监理与热情效劳相结合的原那么；5、催促承包商完善各项理制度并认真执行；6、按P3理对本工程进度控制理解施工情况参加或组织施工协调会；7、现场巡视、检测；8、检查平安文明施工情况；9、处理问题与“争端〞时贯彻科学、公正、客观、有根据的原那么；10、争取有关指导和部门的支持。四、监理工作流程：审查钢架施工技术措施审查开工锅炉根底交接锅炉根底划线及柱底板安装验收柱底板二次灌浆第一层钢架安装、验收混凝土试块试验柱底板检验核对图示方向根底外表清理及保养摩擦面清理摩擦面试件复验高强度螺栓连接复验五、监理工作控制点及目的值：控制要点〔表1〕序项目控制点HWSR1锅炉地脚螺栓安装W2锅炉根底划线与柱底板安装R3炉顶钢架划线W4第一层钢架安装复查找正W5第二层钢架安装复查找正W6第三层钢架安装复查找正W7第四层钢架安装复查找正W8第五层钢架安装复查找正W9钢架安装整体复查找正H10钢架大板梁安装W11柱底板二次灌浆W12回转式空气预热器安装W13回转式空气预热器分部试转H施工验评及目的值〔表2〕顶紧面检查第七层钢架安装验收各层钢架安装、验收平台、梯子安装高强度螺栓紧固检查逐层安装大板梁安装钢架整体复查、找正、验收危险点、危险源辩识校验指标性质单位质量目的值合格优良柱脚中心线偏向主要mm...
