钢屋架安装工艺标准（505-96）VIP免费

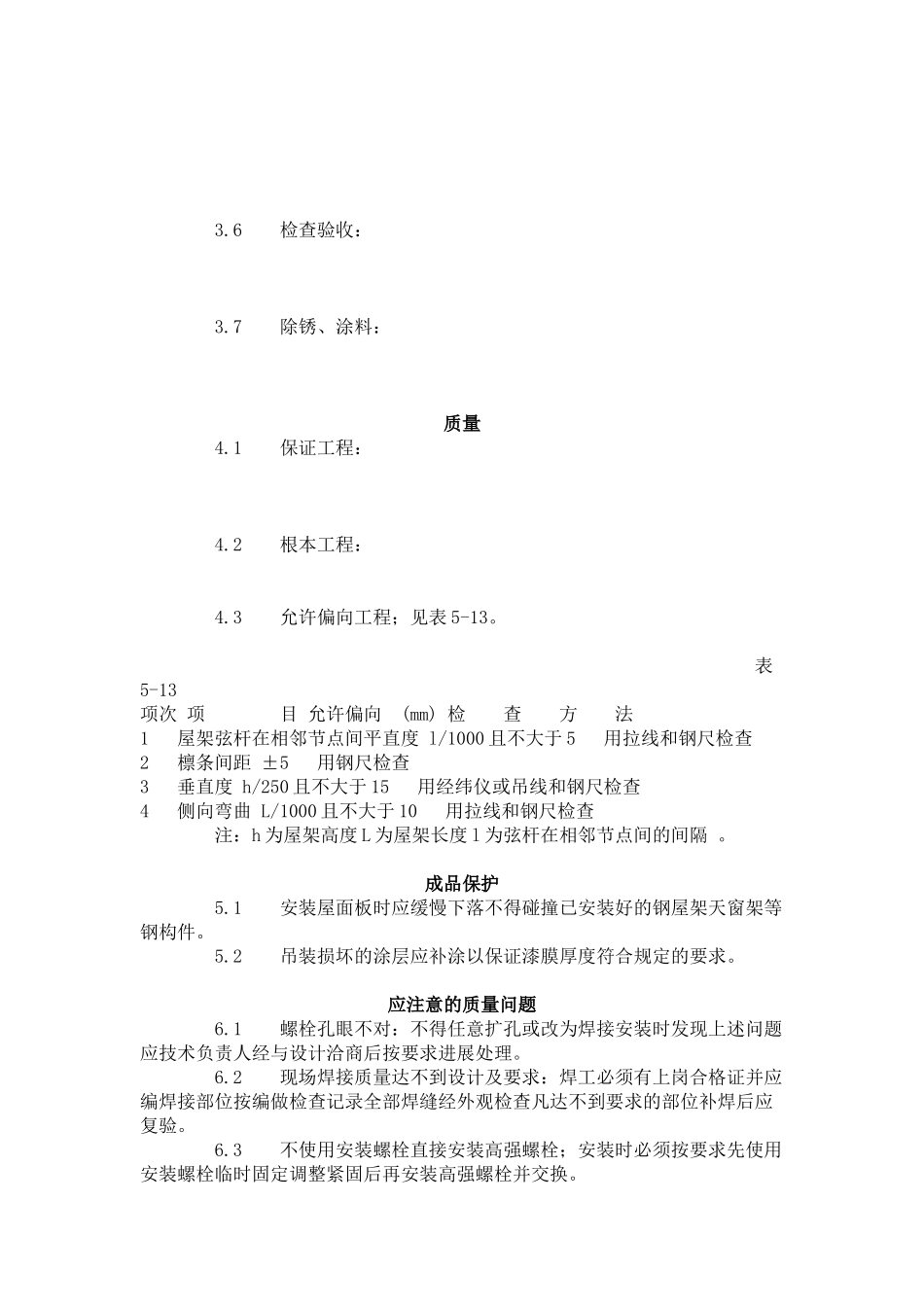

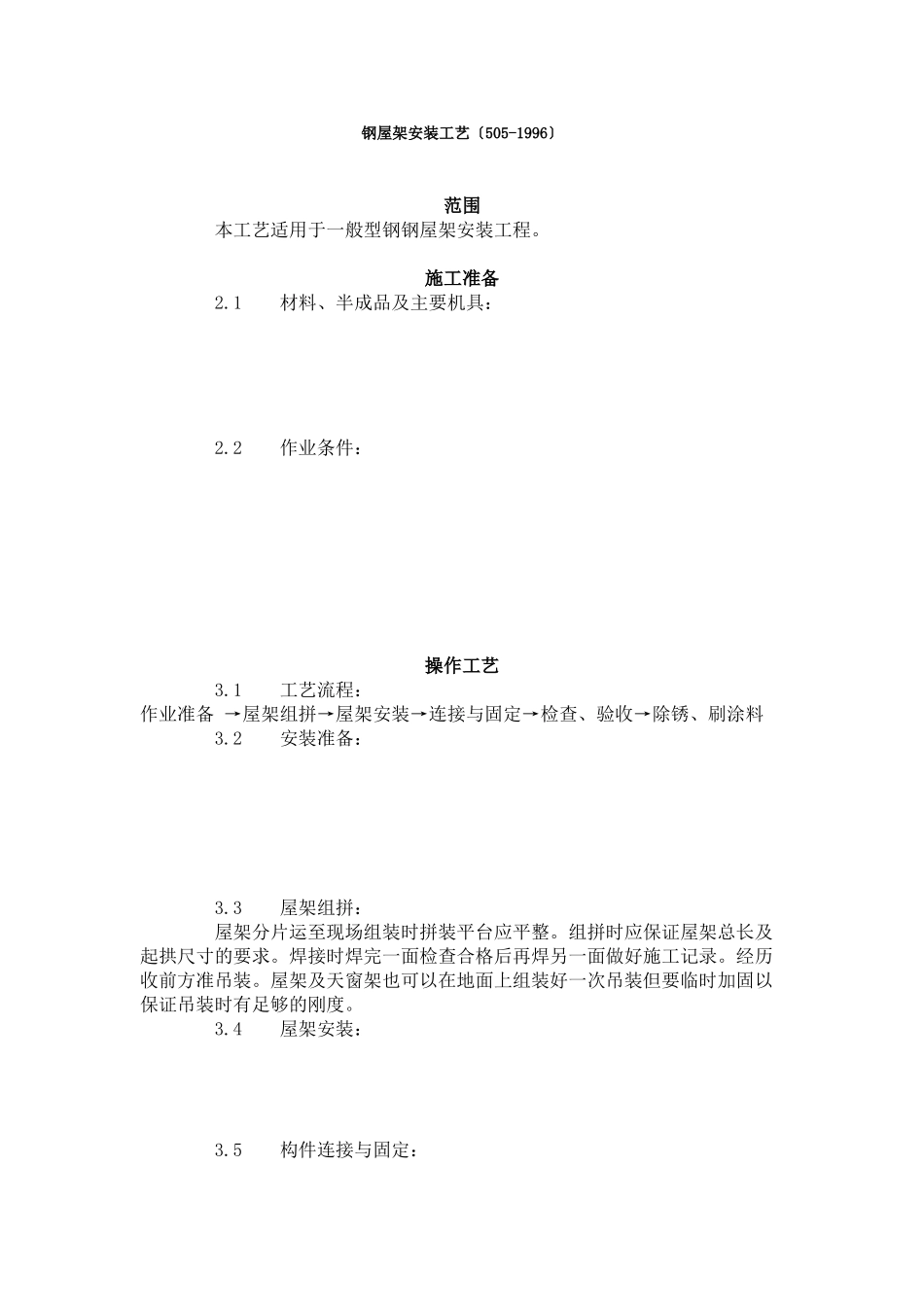

钢屋架安装工艺〔505-1996〕范围本工艺适用于一般型钢钢屋架安装工程。施工准备2.1材料、半成品及主要机具：2.2作业条件：操作工艺3.1工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料3.2安装准备：3.3屋架组拼：屋架分片运至现场组装时拼装平台应平整。组拼时应保证屋架总长及起拱尺寸的要求。焊接时焊完一面检查合格后再焊另一面做好施工记录。经历收前方准吊装。屋架及天窗架也可以在地面上组装好一次吊装但要临时加固以保证吊装时有足够的刚度。3.4屋架安装：3.5构件连接与固定：3.6检查验收：3.7除锈、涂料：质量4.1保证工程：4.2根本工程：4.3允许偏向工程；见表5-13。表5-13项次项目允许偏向(mm)检查方法1屋架弦杆在相邻节点间平直度l/1000且不大于5用拉线和钢尺检查2檩条间距±5用钢尺检查3垂直度h/250且不大于15用经纬仪或吊线和钢尺检查4侧向弯曲L/1000且不大于10用拉线和钢尺检查注：h为屋架高度L为屋架长度l为弦杆在相邻节点间的间隔。成品保护5.1安装屋面板时应缓慢下落不得碰撞已安装好的钢屋架天窗架等钢构件。5.2吊装损坏的涂层应补涂以保证漆膜厚度符合规定的要求。应注意的质量问题6.1螺栓孔眼不对：不得任意扩孔或改为焊接安装时发现上述问题应技术负责人经与设计洽商后按要求进展处理。6.2现场焊接质量达不到设计及要求：焊工必须有上岗合格证并应编焊接部位按编做检查记录全部焊缝经外观检查凡达不到要求的部位补焊后应复验。6.3不使用安装螺栓直接安装高强螺栓；安装时必须按要求先使用安装螺栓临时固定调整紧固后再安装高强螺栓并交换。6.4屋架支座连接构造不符合设计要求：钢屋架安装完进展最后全面检查验收时如支座构造不符合设计要求不得验收手续。质量记录本工艺应具备以下质量记录：7.1钢构造工程开工图、设计变更洽商记录。7.2安装所用钢材、连接材料和涂料等材料质量证明书或试验、复验。7.3安装过程中形成的工程技术有关的。7.4焊接质量检验。7.5构造安装检测记录及安装质量评定资料。7.6钢构造安装后涂装检测资料。
