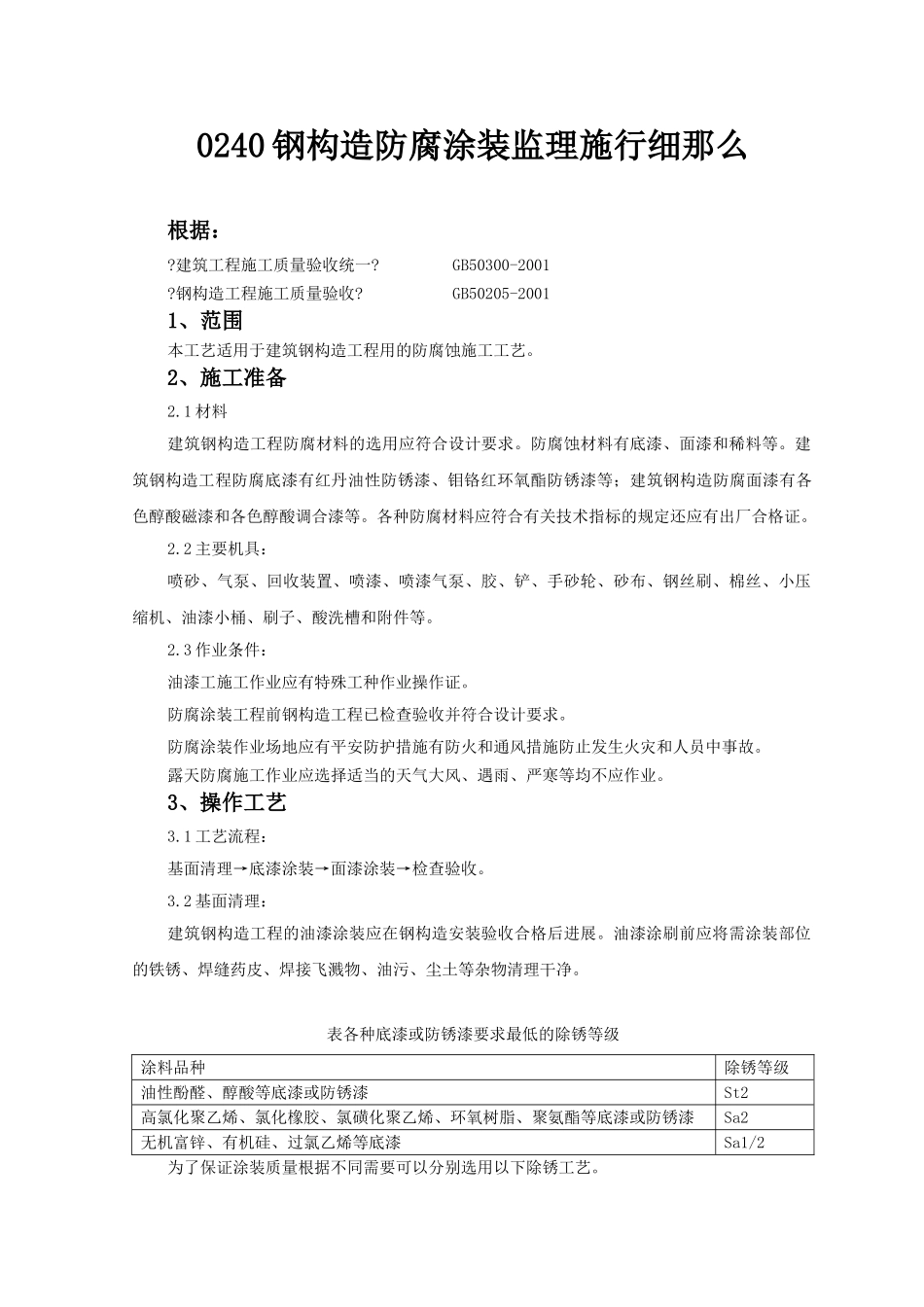

0240钢构造防腐涂装监理施行细那么根据：?建筑工程施工质量验收统一?GB50300-2001?钢构造工程施工质量验收?GB50205-20011、范围本工艺适用于建筑钢构造工程用的防腐蚀施工工艺。2、施工准备2.1材料建筑钢构造工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢构造工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢构造防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合有关技术指标的规定还应有出厂合格证。2.2主要机具：喷砂、气泵、回收装置、喷漆、喷漆气泵、胶、铲、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。2.3作业条件：油漆工施工作业应有特殊工种作业操作证。防腐涂装工程前钢构造工程已检查验收并符合设计要求。防腐涂装作业场地应有平安防护措施有防火和通风措施防止发生火灾和人员中事故。露天防腐施工作业应选择适当的天气大风、遇雨、严寒等均不应作业。3、操作工艺3.1工艺流程：基面清理→底漆涂装→面漆涂装→检查验收。3.2基面清理：建筑钢构造工程的油漆涂装应在钢构造安装验收合格后进展。油漆涂刷前应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。表各种底漆或防锈漆要求最低的除锈等级涂料品种除锈等级油性酚醛、醇酸等底漆或防锈漆St2高氯化聚乙烯、氯化橡胶、氯磺化聚乙烯、环氧树脂、聚氨酯等底漆或防锈漆Sa2无机富锌、有机硅、过氯乙烯等底漆Sa1/2为了保证涂装质量根据不同需要可以分别选用以下除锈工艺。.1喷砂除锈它是利用压缩空气的压力连续不断地用石英砂或铁砂冲击钢构件的外表把钢材外表的铁锈、油污等杂物清理干净露出金属钢材本色的一种除锈。这种效率高除锈彻底是比拟先进的除锈工艺。.2酸洗除锈它是把需涂装的钢构件浸放在酸池内用酸除去构件外表的油污和铁锈。采用酸洗工艺效率也高除锈比拟彻底但是酸洗以后必须用热水或清水冲洗构件假如有残酸存在构件的锈蚀会更加厉害。.3人工除锈是由人工用一些比拟简单的工具如刮、砂轮、砂布、钢丝刷等工具去除钢构件上的铁锈。这种工作效率低劳动条件差除锈也不彻底。3.3底漆涂装：调合红丹防锈漆控制油漆的粘度、稠度、稀度兑制时应充分的搅拌使油漆色泽、粘度均匀一致。刷第一层底漆时涂刷方向应该一致接槎整齐。刷漆时应采用勤沾、短刷的原那么防止刷子带漆太多而流坠。待第一遍刷完后应保持一定的时间间隙防止第一遍未干就上第二遍这样会使漆液流坠发皱质量下降。待第一遍枯燥后再刷第二遍第二遍涂刷方向应与第一遍涂刷方向垂直这样会使漆膜厚度均匀一致。底漆涂装后起码需4～8h后才能到达表干、表干前不应涂装面漆。3.4面漆涂装：建筑钢构造涂装底漆与面漆一般中间间隙时间较长。钢构件涂装防锈漆后送到工地去组装组装完毕后才统一涂装面漆。这样在涂装面漆前需对钢构造外表进展清理去除安装焊缝焊药对烧去或碰去漆的构件还应事先补漆。面漆的调制应选择颜色完全一致的面漆兑制的稀料应适宜面漆使用前应充分搅拌保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠不显刷纹。面漆在使用过程中应不断搅和涂刷的和方向与上述工艺一样。涂装工艺采和喷涂施工时应调整好喷嘴口径、喷涂压力喷胶能拉伸到作业区域空气压缩机气压应在0.4～0.7N/mm2。喷涂时应保持好喷嘴与涂层的间隔一般喷与作业面间隔应在100mm左右喷与钢构造基面角度应该保持垂直或喷嘴略为上倾为宜。喷涂时喷嘴应该平行挪动挪动时应平稳速度一致保持涂层均匀。但是采用喷涂时一般涂层厚度较薄故应多喷几遍每层喷涂时应待上层漆膜已经枯燥时进展。3.5涂层检查与验收：外表涂装施工时和施工后应对涂装过的工件进展保护防止飞扬尘土和其它杂物。涂装后的处理检查应该是涂层颜色一致色泽鲜明、光亮不起皱皮不起疙瘩。涂装漆膜厚度的测定用触点式漆膜测厚仪测定漆膜厚度漆膜测厚仪一般测定3点厚度取其平均值。4、质量主控工程涂装前钢材外表除锈应符合设计要求和现行有关的规定。处理后的钢材外表不应有焊渣、焊疤、灰尘、油污、水和毛刺等。当设计无要求时钢材外表除锈等级应符合表的规定。检查数量:按构件数抽查10且同类构件不应...
