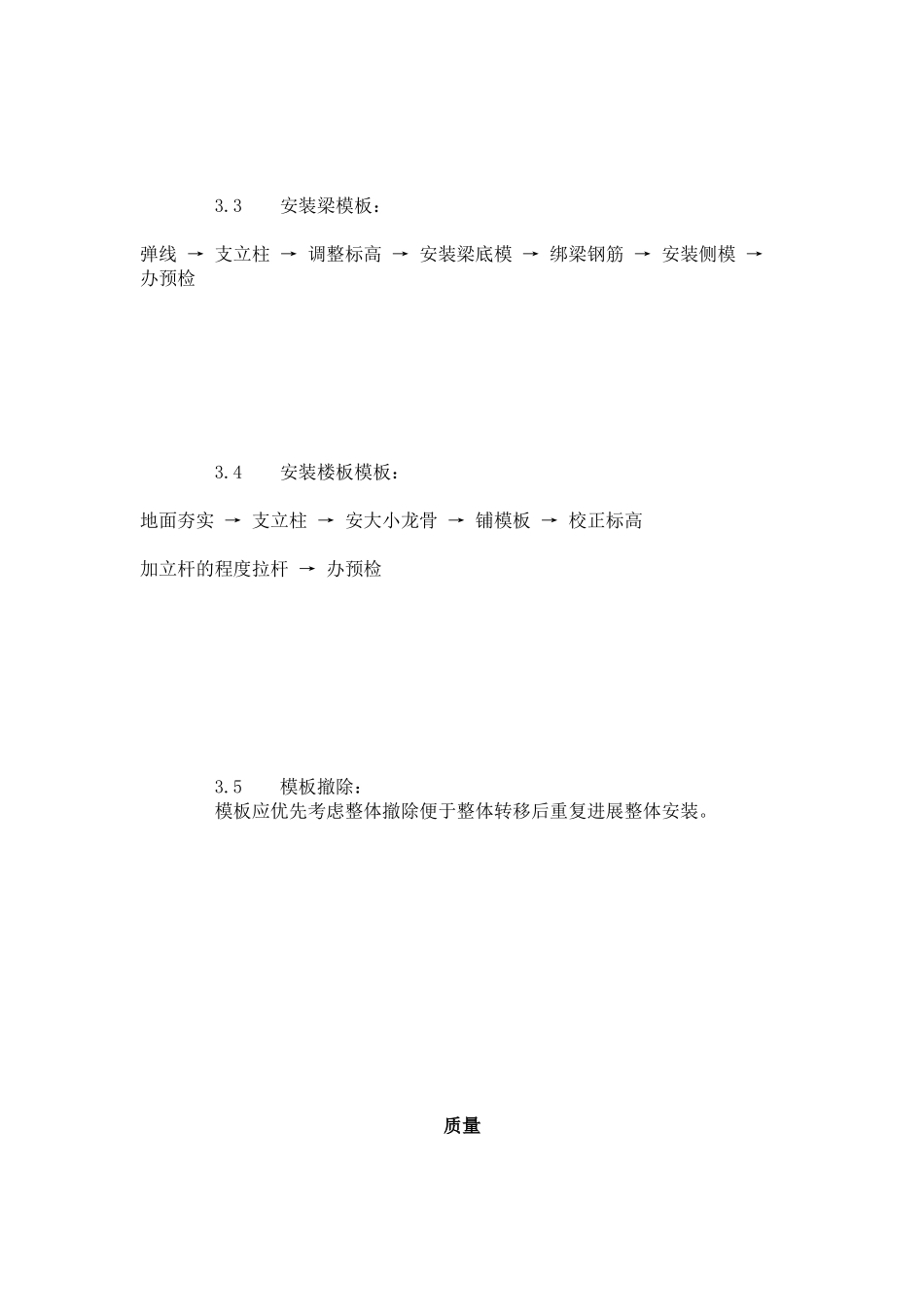

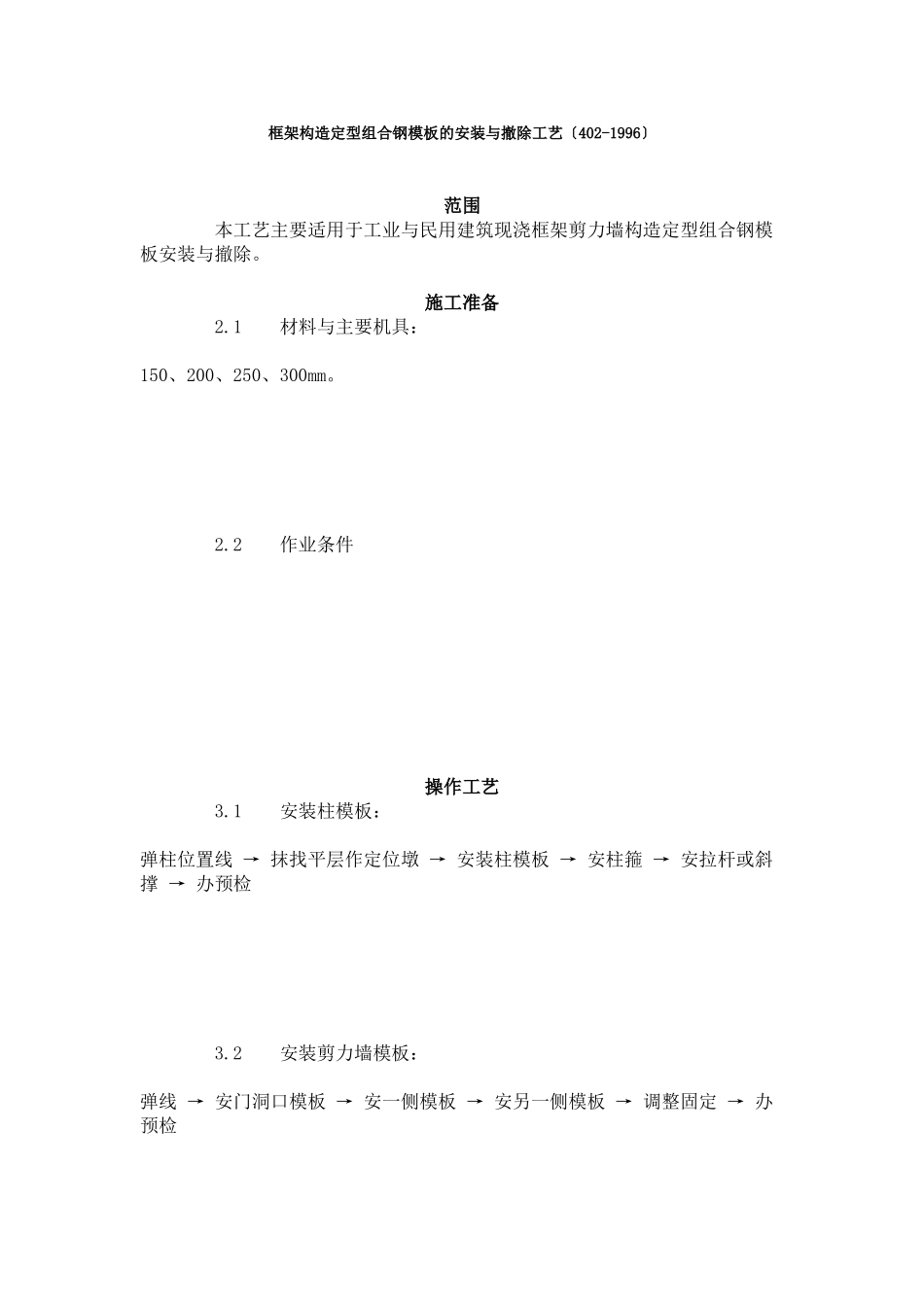

框架构造定型组合钢模板的安装与撤除工艺〔402-1996〕范围本工艺主要适用于工业与民用建筑现浇框架剪力墙构造定型组合钢模板安装与撤除。施工准备2.1材料与主要机具：150、200、250、300mm。2.2作业条件操作工艺3.1安装柱模板：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检3.2安装剪力墙模板：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检3.3安装梁模板：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检3.4安装楼板模板：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的程度拉杆→办预检3.5模板撤除：模板应优先考虑整体撤除便于整体转移后重复进展整体安装。质量4.1保证工程：模板及其支架必须具有足够的强度、刚度和稳定性；其支承局部应有足够的支承面积。如安装在基土上基土必须坚实并有排水措施。对冻胀土必须有防冻融措施。4.2根本工程：模板接缝不应漏浆。模板与混凝土接触外表清理干净并涂隔离剂严禁隔离剂沾污钢筋与混凝土接槎处。4.3允许偏向工程见表4-2。模板安装和预埋件、预留孔洞的允许偏向表4-2允许偏向(mm)单层多层高层框架柱、墙、梁轴线位移53尺量检查标高±5+2-5用水准仪或拉线和尺量检查墙、柱、梁截面尺寸+4-5+2-5尺量检查每层垂直度33用2m托线板检查相邻两板嵩低差22用直尺和尺量检查外表平整度55用2m靠尺和楔形塞尺检查预埋钢板、预埋、预留孔中心线位移33中心线位移22外露长度+100+10-0中心线位移1010截面尺寸+100+100成品保护5.1吊装模板时轻起轻放不准碰撞防止模板变形。5.2拆模时不得用大锤硬砸或撬棍硬撬以免损伤混凝土外表和楞角。5.3拆下的钢模板如发现模板不平时或肋边损坏变形应及时修理。5.4钢模在使用过程中应加强理分规格堆放及时补涂刷防锈剂。应注意的质量问题6.1柱模板容易产生的问题是：截面尺寸不准混凝土保护层过大柱身扭曲。防止是：支模前按图弹位置线校正钢筋位置支柱前柱子应做小方盘模板保证底部位置准确。根据柱子截面尺寸及高度设计好柱箍尺寸及间距柱四角做好支撑及拉杆。6.2梁、板模板容易产生的问题是：梁身不平直梁底不平梁侧面鼓出梁上口尺寸偏大板中部下挠。防止是：梁、板模板应通过设计确定龙骨、支柱的尺寸及间距使模板支撑系统有足够的强度及刚度防止浇混凝土时模板变形。模板支柱的底部应支在坚实地面上垫通长脚手板防止支柱下沉梁、板模板应按设计要求起拱防止挠度过大。梁模板上口应有拉杆锁紧防止上口变形。6.3墙模板容易产生的问题是：墙体混凝土厚薄不一致截面尺寸不准确。拼接不严缝子过大造成跑浆。模板应根据墙体高度和厚度通过设计确定纵横龙骨的尺寸及间距墙体的支撑角模的形式。模板上口应设拉结防止上口尺寸偏大。其他详见“现浇剪力墙构造大模板〞。质量记录本工艺应具备以下质量记录：7.1模板分项工程预检记录。7.2模板分项工程质量评定资料。
