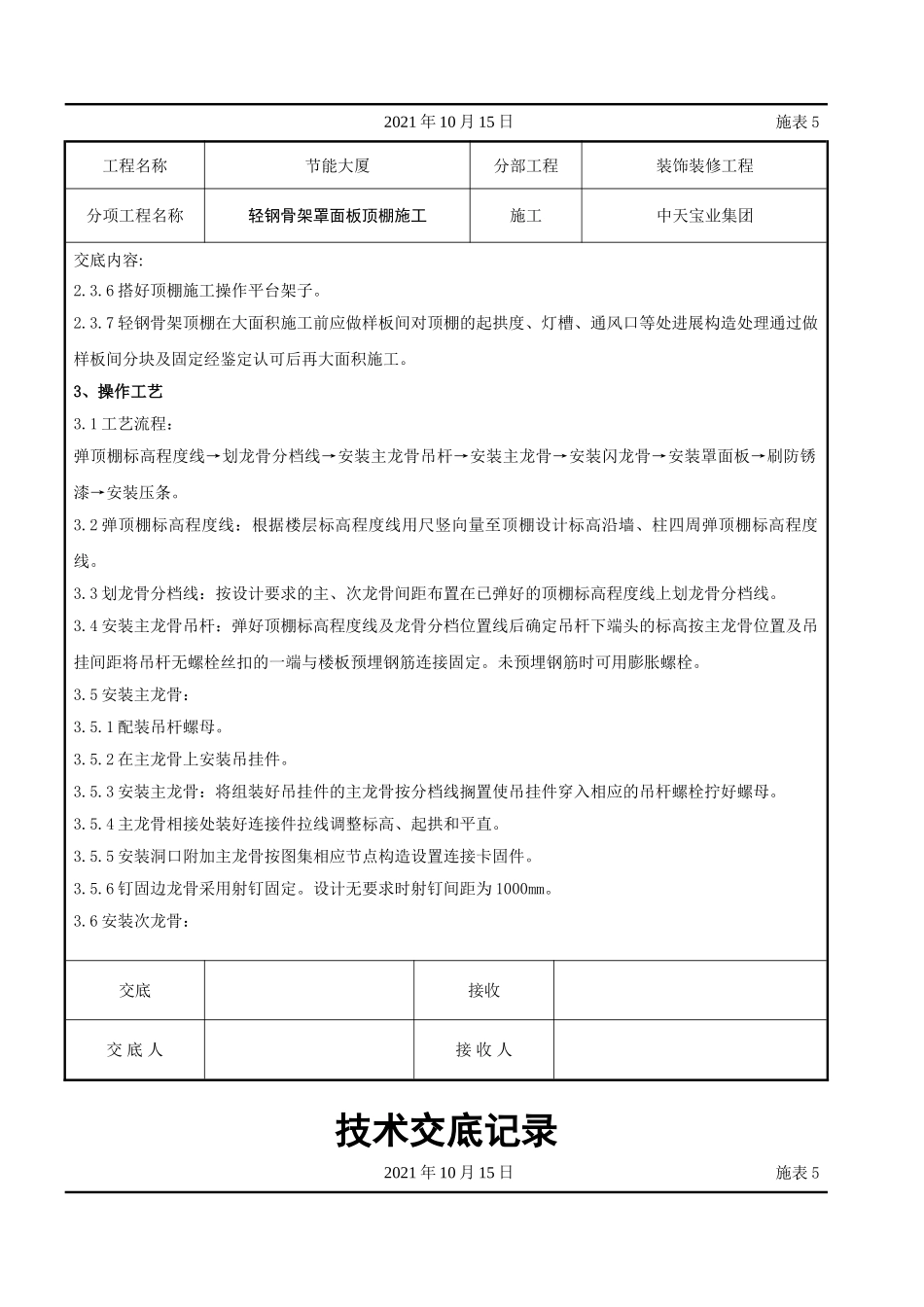

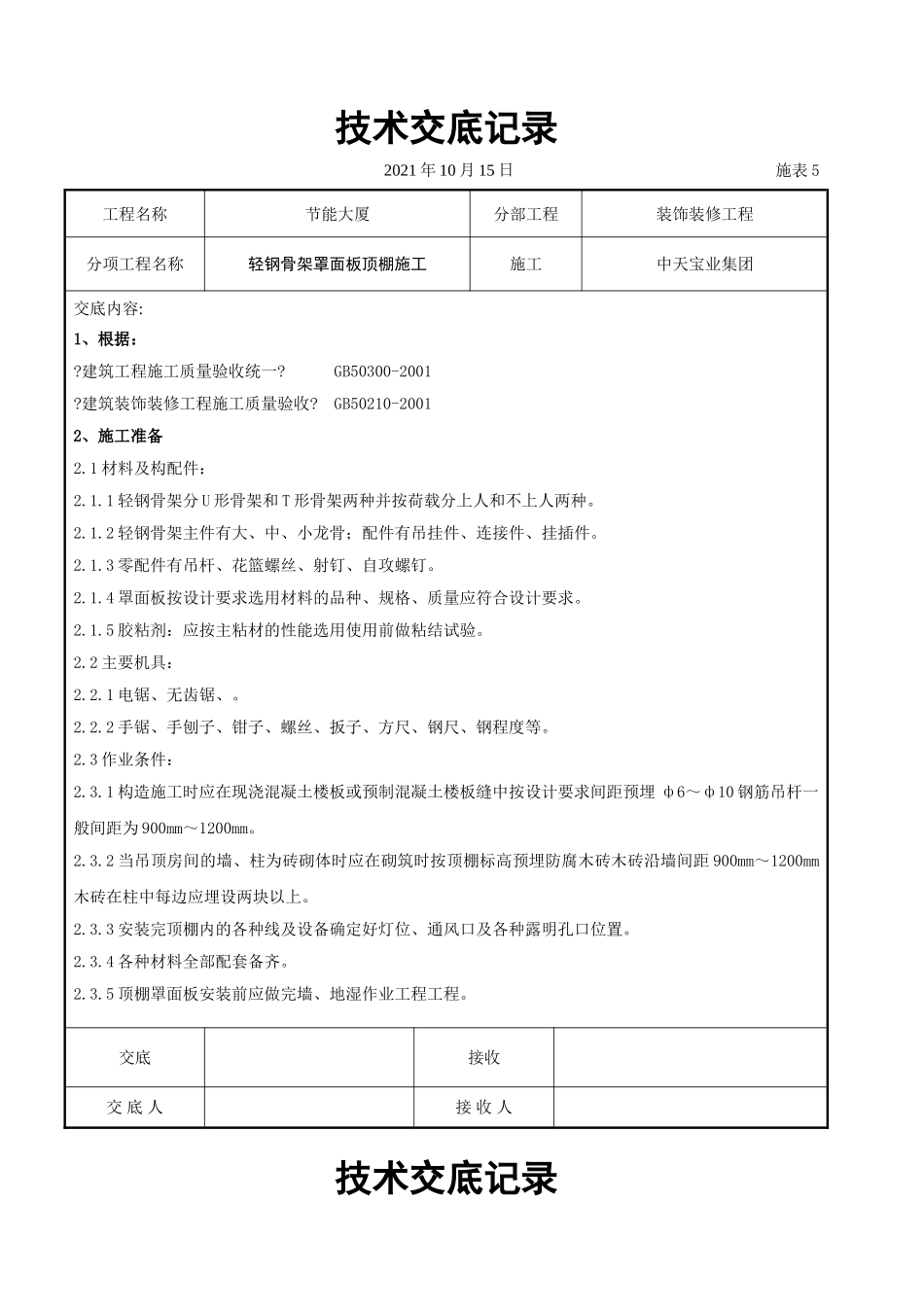

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程装饰装修工程分项工程名称轻钢骨架罩面板顶棚施工施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑装饰装修工程施工质量验收?GB50210-20012、施工准备2.1材料及构配件：2.1.1轻钢骨架分U形骨架和T形骨架两种并按荷载分上人和不上人两种。2.1.2轻钢骨架主件有大、中、小龙骨；配件有吊挂件、连接件、挂插件。2.1.3零配件有吊杆、花篮螺丝、射钉、自攻螺钉。2.1.4罩面板按设计要求选用材料的品种、规格、质量应符合设计要求。2.1.5胶粘剂：应按主粘材的性能选用使用前做粘结试验。2.2主要机具：2.2.1电锯、无齿锯、。2.2.2手锯、手刨子、钳子、螺丝、扳子、方尺、钢尺、钢程度等。2.3作业条件：2.3.1构造施工时应在现浇混凝土楼板或预制混凝土楼板缝中按设计要求间距预埋ф6～ф10钢筋吊杆一般间距为900mm～1200mm。2.3.2当吊顶房间的墙、柱为砖砌体时应在砌筑时按顶棚标高预埋防腐木砖木砖沿墙间距900mm～1200mm木砖在柱中每边应埋设两块以上。2.3.3安装完顶棚内的各种线及设备确定好灯位、通风口及各种露明孔口位置。2.3.4各种材料全部配套备齐。2.3.5顶棚罩面板安装前应做完墙、地湿作业工程工程。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程装饰装修工程分项工程名称轻钢骨架罩面板顶棚施工施工中天宝业集团交底内容:2.3.6搭好顶棚施工操作平台架子。2.3.7轻钢骨架顶棚在大面积施工前应做样板间对顶棚的起拱度、灯槽、通风口等处进展构造处理通过做样板间分块及固定经鉴定认可后再大面积施工。3、操作工艺3.1工艺流程：弹顶棚标高程度线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装闪龙骨→安装罩面板→刷防锈漆→安装压条。3.2弹顶棚标高程度线：根据楼层标高程度线用尺竖向量至顶棚设计标高沿墙、柱四周弹顶棚标高程度线。3.3划龙骨分档线：按设计要求的主、次龙骨间距布置在已弹好的顶棚标高程度线上划龙骨分档线。3.4安装主龙骨吊杆：弹好顶棚标高程度线及龙骨分档位置线后确定吊杆下端头的标高按主龙骨位置及吊挂间距将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。未预埋钢筋时可用膨胀螺栓。3.5安装主龙骨：3.5.1配装吊杆螺母。3.5.2在主龙骨上安装吊挂件。3.5.3安装主龙骨：将组装好吊挂件的主龙骨按分档线搁置使吊挂件穿入相应的吊杆螺栓拧好螺母。3.5.4主龙骨相接处装好连接件拉线调整标高、起拱和平直。3.5.5安装洞口附加主龙骨按图集相应节点构造设置连接卡固件。3.5.6钉固边龙骨采用射钉固定。设计无要求时射钉间距为1000mm。3.6安装次龙骨：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程装饰装修工程分项工程名称轻钢骨架罩面板顶棚施工施工中天宝业集团交底内容:3.6.1按已弹好的次龙骨分档线卡放次龙骨吊挂件。3.6.2吊挂次龙骨：按设计规定的次龙骨间距将次龙骨通过吊挂件吊挂在大龙骨上设计无要求时一般间距为500mm～600mm。3.6.3当次龙骨长度需我根延续接长时用次龙骨连接件在吊挂次龙骨的同时相接调直固定。3.6.4当采用T型龙骨组成轻钢骨架时次龙骨的卡档龙骨应在安装罩面板时每装一块罩面板先后各装一根卡档次龙骨。3.7安装罩面板：在安装罩面板前必须对顶棚内的各种线进展检查验收并经打压试验合格后才允许安装罩面板。顶棚罩面板的品种繁多一般在设计中应明确选用的种类、规格和固定方式。罩面板与轻钢骨架固定的方式分为：罩面板自攻螺相钉固法、罩面板胶结粘固法罩面板托卡固定法三种。3.7.1罩面板自攻螺钉钉固法：在已装好并经历收的轻钢骨架下面按罩面板的规格、拉缝间隙、进展分块弹线从顶棚中间顺通长次龙骨方向先装一行罩面板作为基准然后向两侧伸延分行安装固定罩面板的自攻螺钉间距为150mm～170mm。3.7.2罩面板胶结粘固法：按设计要求和罩面板的品种、材质选用胶结材料一般可用401胶粘结罩面板应选配修整使厚度、尺寸、边楞一致、整齐。每块罩面板粘结时应预装然后在预装部位龙骨框底面刷胶同时在罩面板四周边宽10mm～15mm的范围刷胶经5min后将罩面板压粘在预装部位；每间顶棚...
