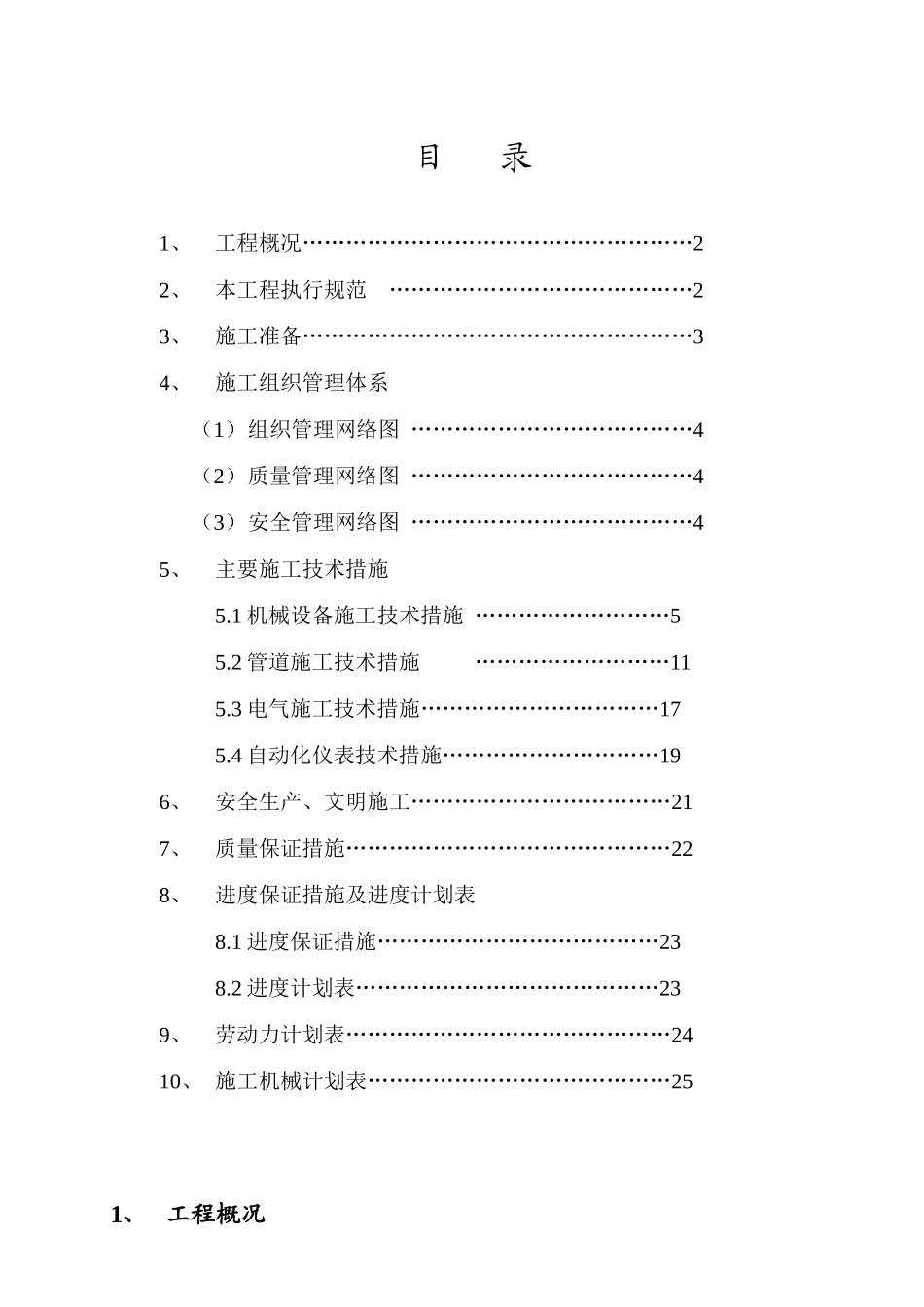

目录1、工程概况………………………………………………22、本工程执行规范……………………………………23、施工准备………………………………………………34、施工组织管理体系（1）组织管理网络图…………………………………4（2）质量管理网络图…………………………………4（3）安全管理网络图…………………………………45、主要施工技术措施5.1机械设备施工技术措施………………………55.2管道施工技术措施………………………115.3电气施工技术措施……………………………175.4自动化仪表技术措施…………………………196、安全生产、文明施工………………………………217、质量保证措施………………………………………228、进度保证措施及进度计划表8.1进度保证措施…………………………………238.2进度计划表……………………………………239、劳动力计划表………………………………………2410、施工机械计划表……………………………………251、工程概况本项目为阿波制纸（上海）星火工厂新建工程，工程地点位于上海市浦东星火开发区莲花路335号。工期要求：2004年12月---2005年2月。工程范围：设备、管道、电气、仪表等机电安装工程。2、本工程执行规范机械设备安装工程施工及验收通用规范（GB50231-98）现场设备、工业管道焊接施工及验收工程规范（GB50236-98）蒸汽锅炉安全技术监察规程部发（1996）276号电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257-96）建筑电气工程施工质量验收规范（GB50303-2002）自动化仪表安装工程施工及验收规范（GB50093-2002）工业金属管道工程施工及验收及规范（GB50235-97）化工机器安装工程施工及验收规范（通用规定）HGJ203-83化工机器安装工程施工及验收规范（离心式压缩机）HGJ205-92化工机器安装工程施工及验收规范（中小型活塞式压缩机）HGJ207-83化工机器安装工程施工及验收规范（化工用泵）HGJ207-83中低压化工设备施工及验收规范HGJ209-83化工塔类设备施工及验收规范HGJ21-85石油化工换热设备施工及验收规范SHJ3532-95石油化工装置设备基础工程施工及验收规范SH510-883、施工准备（1）施工前技术人员认真熟悉图纸，参加设计单位的施工图纸交底，学习本工程执行规范，编制详细施工方案、安全技术交底。（2）安排职工宿舍、生活设施。（3）安排进场工人三级安全教育，准备好现场安全防护用品。（4）现场布置办公室、仓库、加工间、工具房，安装临时用水和配电设施。（5）安排机械设备、工具进场和消防设备现场布置。（6）提供设备、材料要料计划。（7）组织消耗性材料、辅助性材料进场。4、施工组织管理体系（1）组织管理网络图见附页（2）质量管理网络图见附页（3）安全管理网络图见附页5、主要施工技术措施5．1机械设备施工技术措施：全部设备台数约108余台，其中最重设备塔约70吨，塔高约23米。A.设备吊装方案：(1)对于小型设备、材料利用土建塔吊把重量在塔吊能吊（额定重量内）的设备、材料，吊到安装地点(见附录1)。(2)对于大型设备尽量利用吊车，在厂房一层以上的设备，如无吊装孔,采用以下几种方法：a)在二层以上靠结构柱子旁安装一个扒杆（见附图2）；b)可以在一层，搭设吊装用平台(见附图3)；c)屋顶层屋面板留一块不封顶，等设备吊进去后再封顶(见附图4)d)利用结构上预留的吊耳吊装（见附图5）；B.设备安装安装顺序：先大型设备后小设备，先建筑物里面设备后外面设备，先上面设备后下面设备。（1）设备开箱检查和保管：设备开箱应在监理、建设单位有关人员参加下，进行下列检查，并作出记录。a)箱号、箱数及包装情况；b)设备名称、型号和规格；c)装箱清单、技术文件、资料及专用工具；d)设备有无损件，表面有无损坏和锈蚀等；e)设备及零部件和专用工具，应妥善保管，不得变形、锈蚀、错乱或丢失,对其他不能暴露在雨天及灰尘的环境下的设备要做好标识保管在仓库内，需要时领取。f)其他需要记录的情况。(2)基础验收设备基础的位置、几何尺寸和质量要求，应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，并应有验收资料或记录,设备基础尺寸和位置的允许偏差：项目允许偏差（mm）坐标位置...
