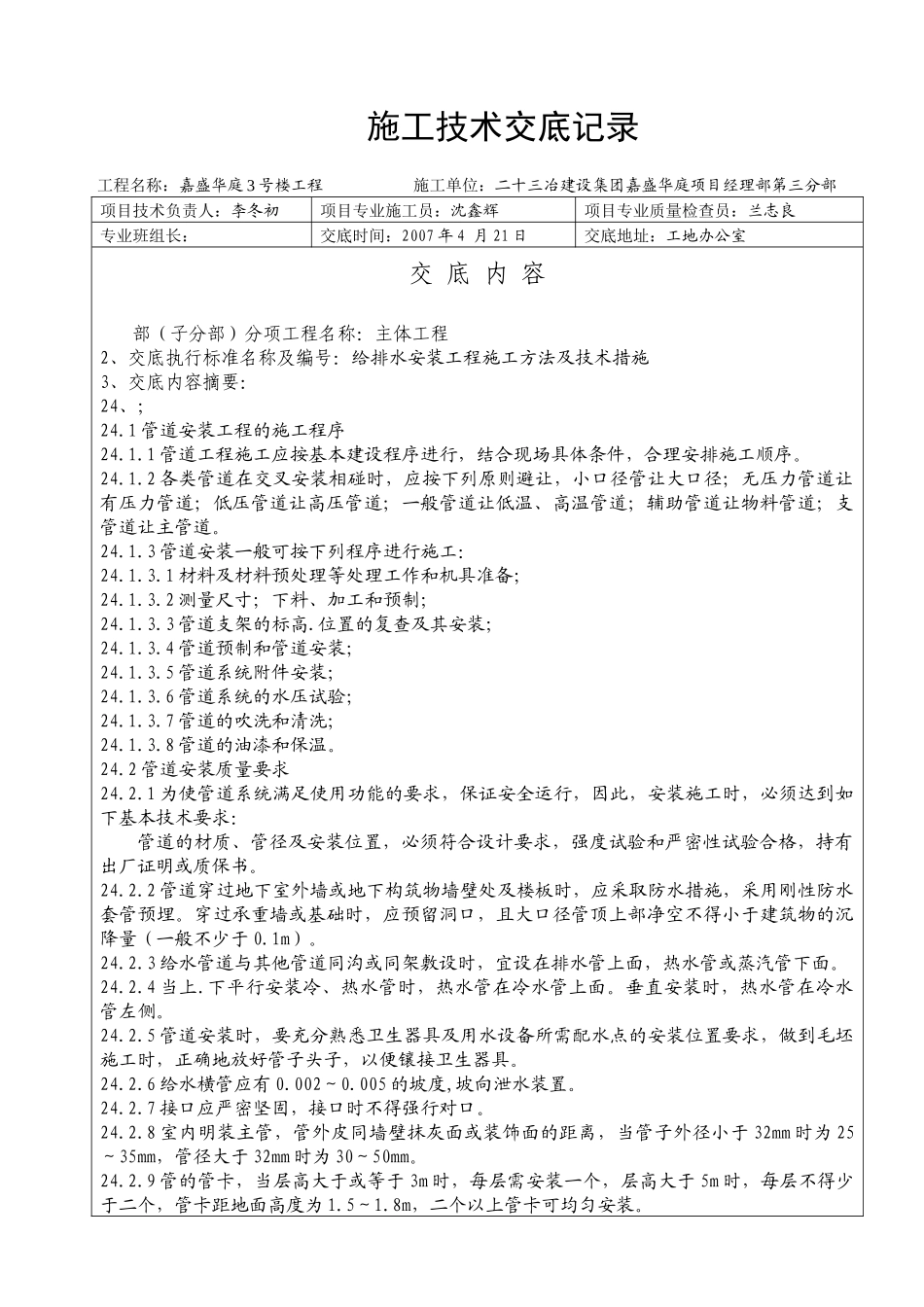

施工技术交底记录工程名称：嘉盛华庭3号楼工程施工单位：二十三冶建设集团嘉盛华庭项目经理部第三分部项目技术负责人：李冬初项目专业施工员：沈鑫辉项目专业质量检查员：兰志良专业班组长：交底时间：2007年4月21日交底地址：工地办公室交底内容部（子分部）分项工程名称：主体工程2、交底执行标准名称及编号：给排水安装工程施工方法及技术措施3、交底内容摘要：24、；24.1管道安装工程的施工程序24.1.1管道工程施工应按基本建设程序进行，结合现场具体条件，合理安排施工顺序。24.1.2各类管道在交叉安装相碰时，应按下列原则避让，小口径管让大口径；无压力管道让有压力管道；低压管道让高压管道；一般管道让低温、高温管道；辅助管道让物料管道；支管道让主管道。24.1.3管道安装一般可按下列程序进行施工：24.1.3.1材料及材料预处理等处理工作和机具准备；24.1.3.2测量尺寸；下料、加工和预制；24.1.3.3管道支架的标高.位置的复查及其安装；24.1.3.4管道预制和管道安装；24.1.3.5管道系统附件安装；24.1.3.6管道系统的水压试验；24.1.3.7管道的吹洗和清洗；24.1.3.8管道的油漆和保温。24.2管道安装质量要求24.2.1为使管道系统满足使用功能的要求，保证安全运行，因此，安装施工时，必须达到如下基本技术要求：管道的材质、管径及安装位置，必须符合设计要求，强度试验和严密性试验合格，持有出厂证明或质保书。24.2.2管道穿过地下室外墙或地下构筑物墙壁处及楼板时，应采取防水措施，采用刚性防水套管预埋。穿过承重墙或基础时，应预留洞口，且大口径管顶上部净空不得小于建筑物的沉降量（一般不少于0.1m）。24.2.3给水管道与其他管道同沟或同架敷设时，宜设在排水管上面，热水管或蒸汽管下面。24.2.4当上.下平行安装冷、热水管时，热水管在冷水管上面。垂直安装时，热水管在冷水管左侧。24.2.5管道安装时，要充分熟悉卫生器具及用水设备所需配水点的安装位置要求，做到毛坯施工时，正确地放好管子头子，以便镶接卫生器具。24.2.6给水横管应有0.002～0.005的坡度,坡向泄水装置。24.2.7接口应严密坚固，接口时不得强行对口。24.2.8室内明装主管，管外皮同墙壁抹灰面或装饰面的距离，当管子外径小于32mm时为25～35mm，管径大于32mm时为30～50mm。24.2.9管的管卡，当层高大于或等于3m时，每层需安装一个，层高大于5m时，每层不得少于二个，管卡距地面高度为1.5～1.8m，二个以上管卡可均匀安装。24.2.10镀锌钢管只能丝扣或沟槽式机械连接，不得焊接，丝扣连接被破坏的镀层表面及管螺纹露出部分和埋地部分，应做防腐处理。24.2.11热水管道安装，应注意做好管道的放气和排水，在系统的最高点应设排气装置，在系统的最低点设泄水装置。24.2.12热水管穿过建筑物顶棚、楼板、墙壁和基础处，应加套管。24.2.13膨胀管上不得安装阀门。24.2.14管道支.吊.托架的安装位置应正确，与管道接触紧密，固定牢固，固定在建筑结构上的管道支.吊架不得影响结构的安全，支架结构形式和间距，应根据施工图及规范要求施工。24.2.15管道吊.支架的螺孔，必须用台钻打孔，不得用汽割。24.2.16确定吊.支架距离，应考虑管子、管子附件、保温结构及管子介质重量对管子造成的应力和应度，不得超过允许范围。钢管管道的支架的最大间距，可按下表执行。钢管管道支架间距允许范围公称直径（mm）253240507080100125150200250300支架的最大间距（m）保温管22.533444.556788.5不保温管3.544.55666.5789.5111224.2.17凡需隐蔽的管道，在隐蔽前必须做好试水压工作。试水.试压工作要有专职质检员和建设单位.监理代表参加，试验合格后，要有有关人员签字盖章后，方可进行下步工作。24.2.18管道进行水压试验，试验压力应不小于0.6Mpa(6kg/cm2)，生活用水和生活.消防合用的管道，试验压力为工作压力的1.5倍，但不得超过1Mpa(10.6kg/cm2)。如设计另有要求按规定执行。24.3PP-R给水管道安装24.3.1采用热熔连接的聚丙烯管及配件应为同种材质，当与金属件连接时应采用金属嵌件的聚丙烯管件过渡。24.3.2应采用专用的与之配套的热熔工具和切割器，也可使用锋利的钢锯等，但切割后管材断面应去除毛边和毛刺。24.3.3管材与管件连接端...
