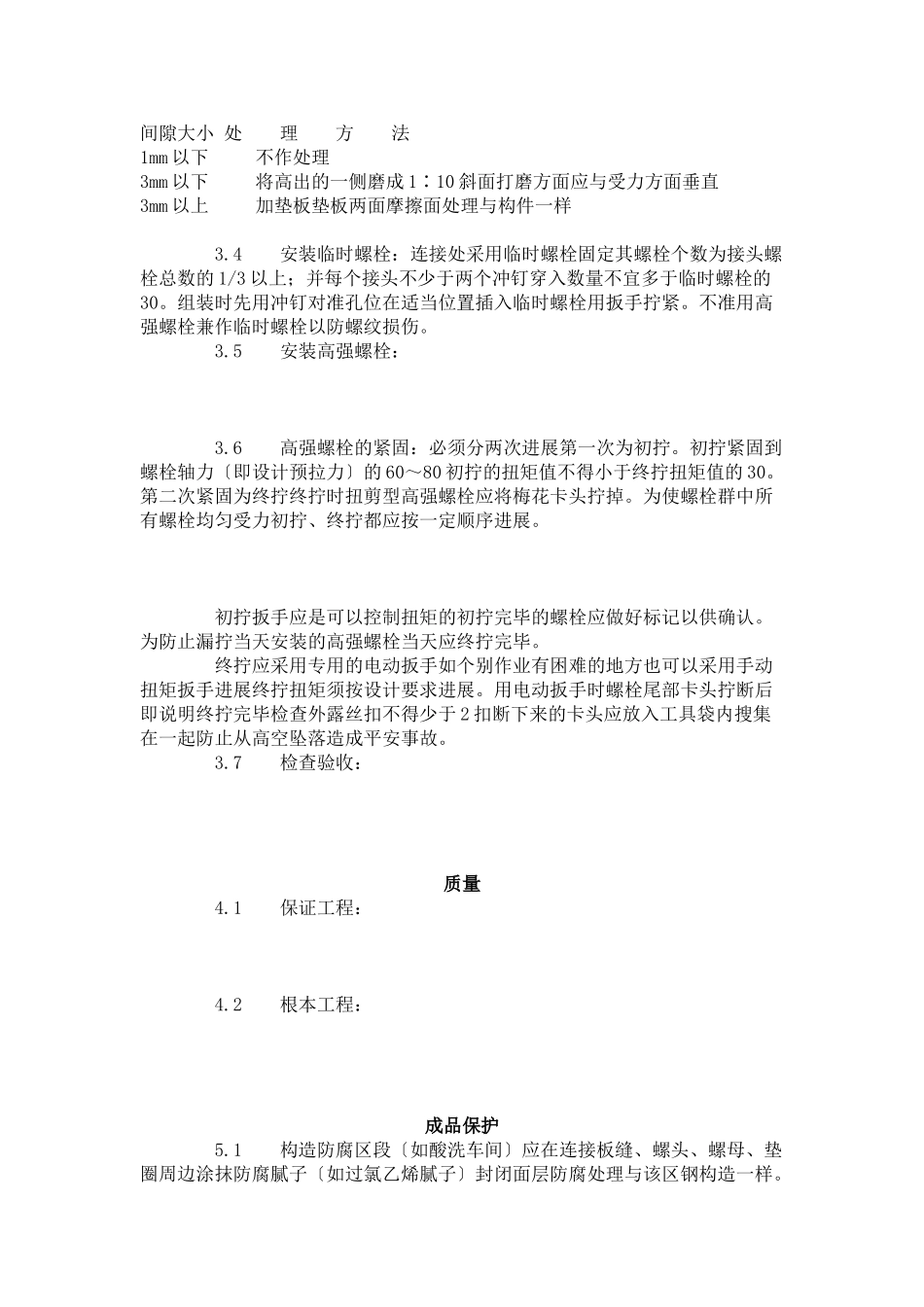

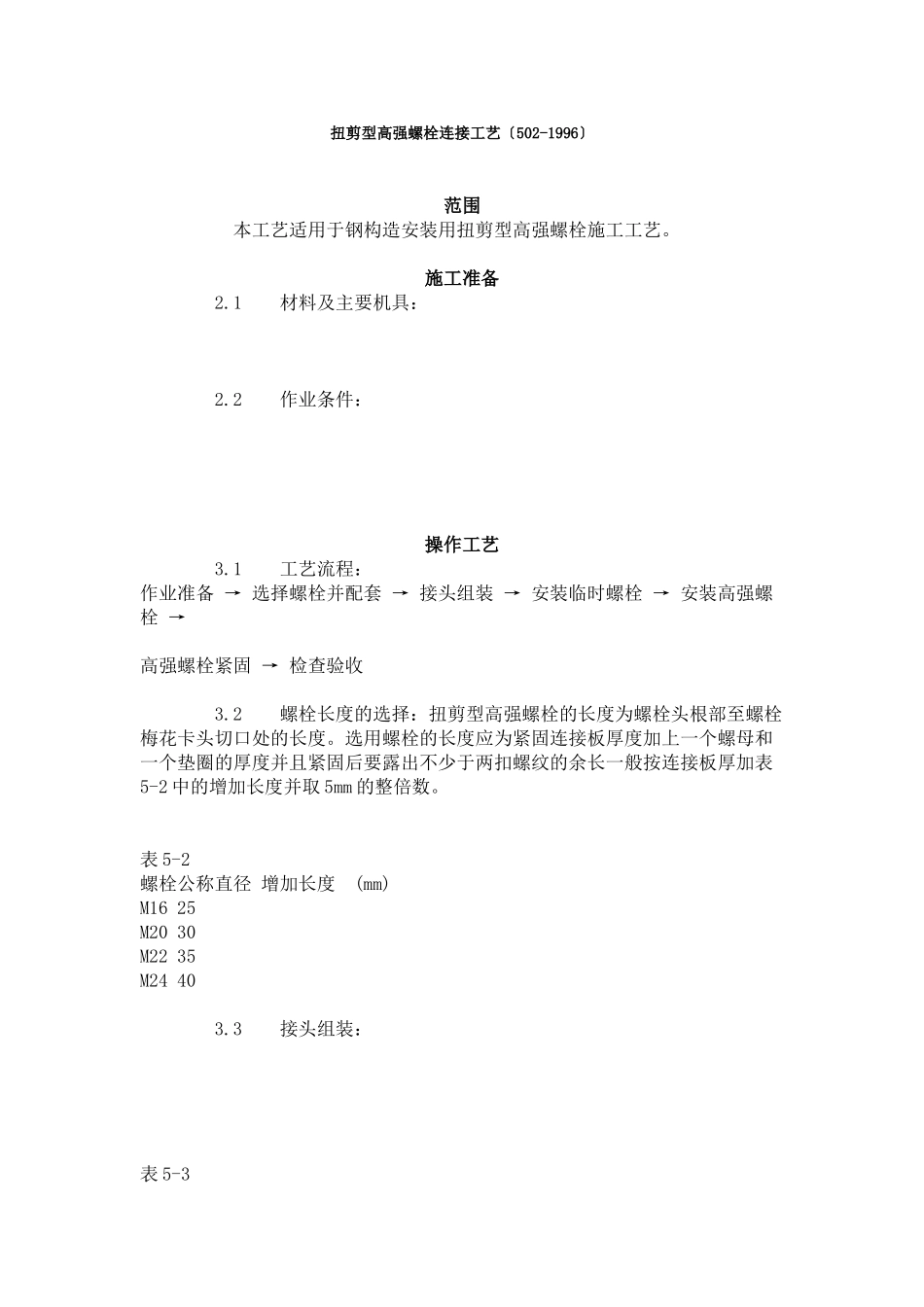

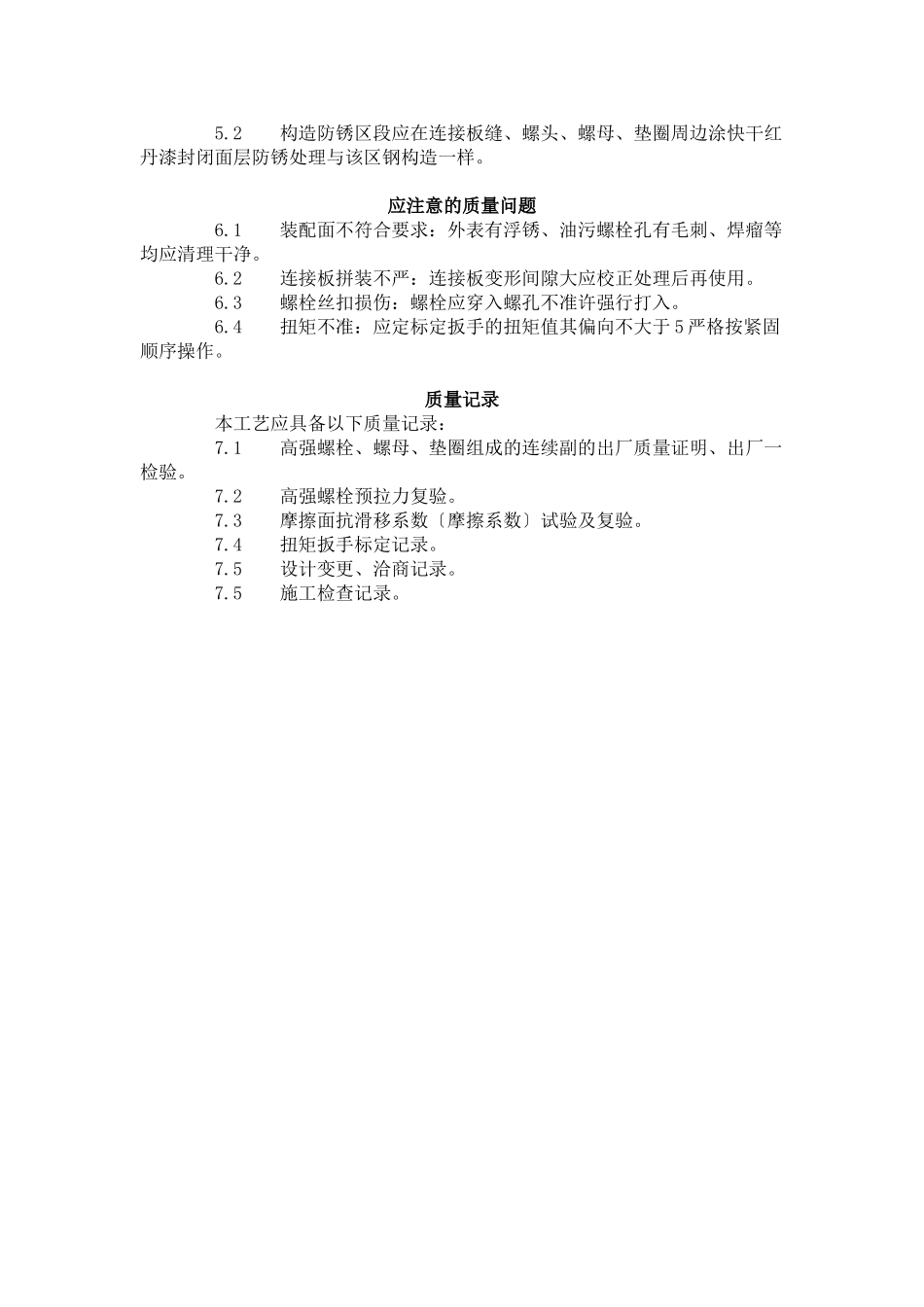

扭剪型高强螺栓连接工艺〔502-1996〕范围本工艺适用于钢构造安装用扭剪型高强螺栓施工工艺。施工准备2.1材料及主要机具：2.2作业条件：操作工艺3.1工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收3.2螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度并且紧固后要露出不少于两扣螺纹的余长一般按连接板厚加表5-2中的增加长度并取5mm的整倍数。表5-2螺栓公称直径增加长度(mm)M1625M2030M2235M24403.3接头组装：表5-3间隙大小处理方法1mm以下不作处理3mm以下将高出的一侧磨成1∶10斜面打磨方面应与受力方面垂直3mm以上加垫板垫板两面摩擦面处理与构件一样3.4安装临时螺栓：连接处采用临时螺栓固定其螺栓个数为接头螺栓总数的1/3以上；并每个接头不少于两个冲钉穿入数量不宜多于临时螺栓的30。组装时先用冲钉对准孔位在适当位置插入临时螺栓用扳手拧紧。不准用高强螺栓兼作临时螺栓以防螺纹损伤。3.5安装高强螺栓：3.6高强螺栓的紧固：必须分两次进展第一次为初拧。初拧紧固到螺栓轴力〔即设计预拉力〕的60～80初拧的扭矩值不得小于终拧扭矩值的30。第二次紧固为终拧终拧时扭剪型高强螺栓应将梅花卡头拧掉。为使螺栓群中所有螺栓均匀受力初拧、终拧都应按一定顺序进展。初拧扳手应是可以控制扭矩的初拧完毕的螺栓应做好标记以供确认。为防止漏拧当天安装的高强螺栓当天应终拧完毕。终拧应采用专用的电动扳手如个别作业有困难的地方也可以采用手动扭矩扳手进展终拧扭矩须按设计要求进展。用电动扳手时螺栓尾部卡头拧断后即说明终拧完毕检查外露丝扣不得少于2扣断下来的卡头应放入工具袋内搜集在一起防止从高空坠落造成平安事故。3.7检查验收：质量4.1保证工程：4.2根本工程：成品保护5.1构造防腐区段〔如酸洗车间〕应在连接板缝、螺头、螺母、垫圈周边涂抹防腐腻子〔如过氯乙烯腻子〕封闭面层防腐处理与该区钢构造一样。5.2构造防锈区段应在连接板缝、螺头、螺母、垫圈周边涂快干红丹漆封闭面层防锈处理与该区钢构造一样。应注意的质量问题6.1装配面不符合要求：外表有浮锈、油污螺栓孔有毛刺、焊瘤等均应清理干净。6.2连接板拼装不严：连接板变形间隙大应校正处理后再使用。6.3螺栓丝扣损伤：螺栓应穿入螺孔不准许强行打入。6.4扭矩不准：应定标定扳手的扭矩值其偏向不大于5严格按紧固顺序操作。质量记录本工艺应具备以下质量记录：7.1高强螺栓、螺母、垫圈组成的连续副的出厂质量证明、出厂一检验。7.2高强螺栓预拉力复验。7.3摩擦面抗滑移系数〔摩擦系数〕试验及复验。7.4扭矩扳手标定记录。7.5设计变更、洽商记录。7.5施工检查记录。
