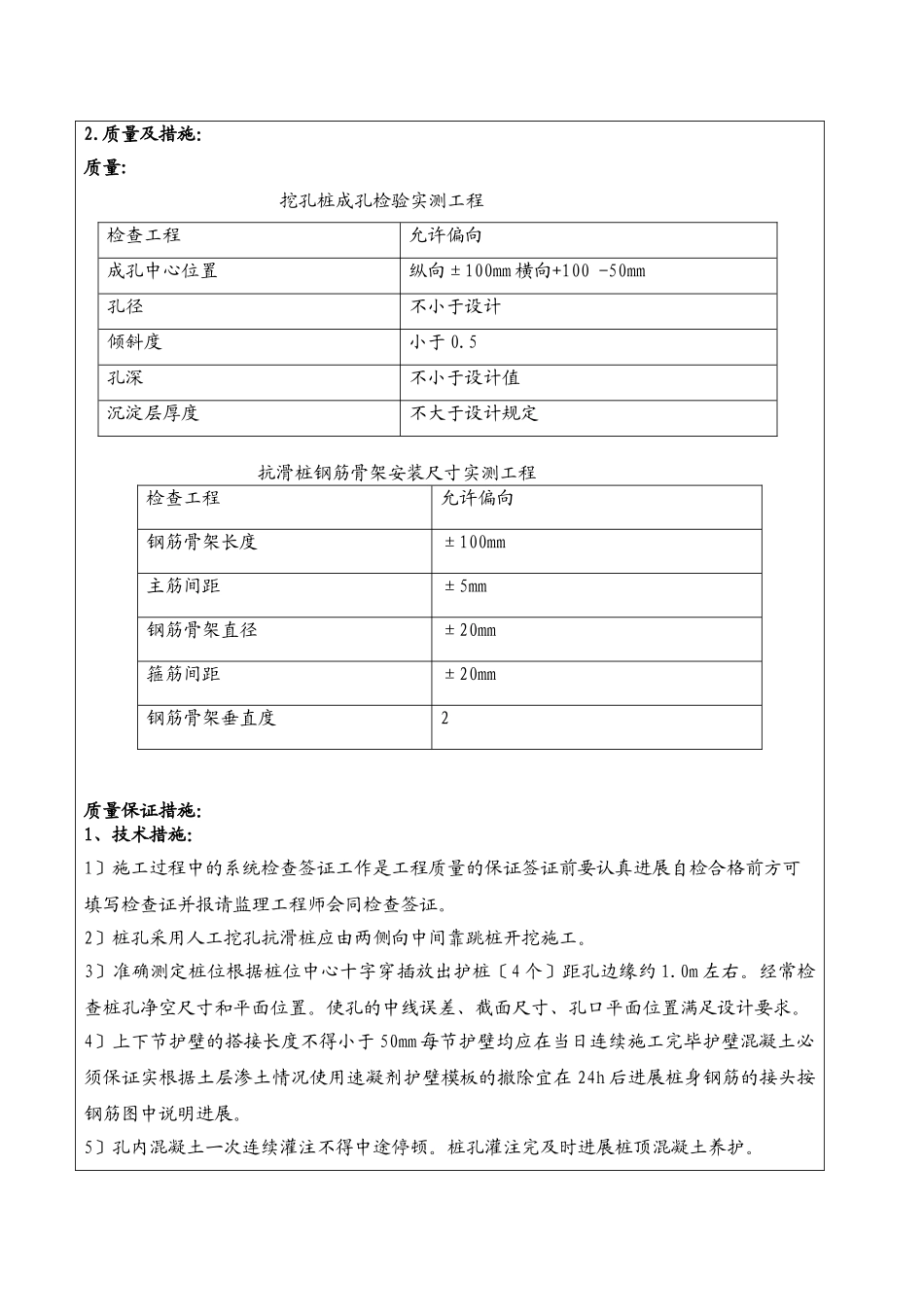

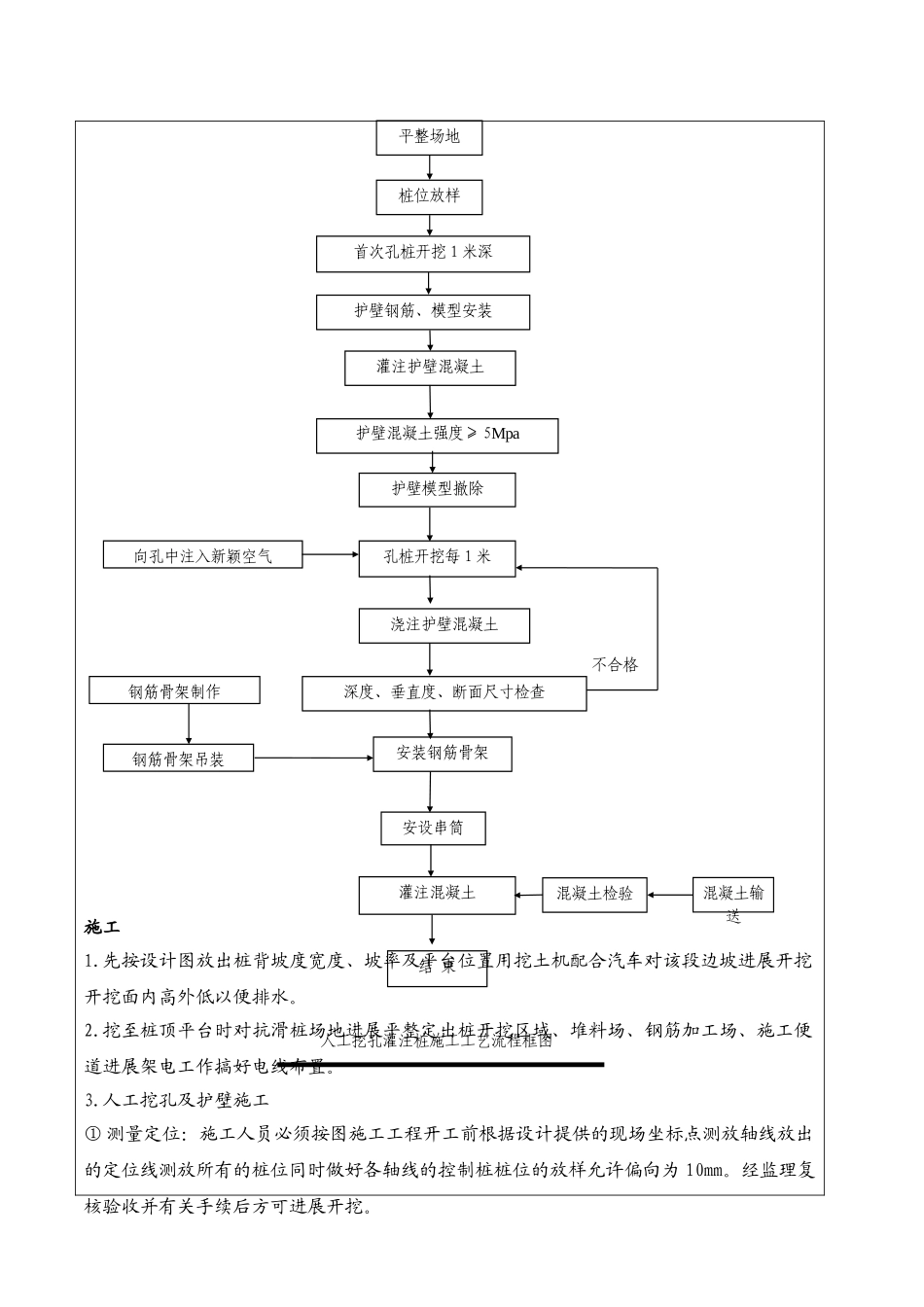

抗滑桩技术交底资料编：昌九-技交-0012021年5月30日工程名称抗滑桩里程DK20+500-+657.25右侧设计图昌九城际施工图施工部位滑坡技术交底内容：抗滑桩施工工艺及平安、环保、文明保证措施工程概况：DK20+500～+657.25右侧段：该段右侧墙顶平台设置钢筋混凝土预加固桩设计桩长9m其中锚固段长5.6m悬臂端长3.6m桩身截面尺寸1.25m×1.5m桩间距〔中-中〕为6m计27根；桩身采用C30钢筋混凝土现浇按照II型桩配筋桩身及护壁配筋图详见交底后附图。1.施工工艺：施工顺序：1)设置滑坡地表位移监测系统；2)夯实滑坡体裂缝；3)测量布置抗滑桩桩位；4)坡脚回填反压以确保抗滑桩施工间坡体稳定；5)去除松散滑体并分段开挖坡面；6)坡顶截水沟施工坡面绿化。施工流程图：施工1.先按设计图放出桩背坡度宽度、坡率及平台位置用挖土机配合汽车对该段边坡进展开挖开挖面内高外低以便排水。2.挖至桩顶平台时对抗滑桩场地进展平整定出桩开挖区域、堆料场、钢筋加工场、施工便道进展架电工作搞好电线布置。3.人工挖孔及护壁施工①测量定位：施工人员必须按图施工工程开工前根据设计提供的现场坐标点测放轴线放出的定位线测放所有的桩位同时做好各轴线的控制桩桩位的放样允许偏向为10mm。经监理复核验收并有关手续后方可进展开挖。人工挖孔灌注桩施工工艺流程框图桩位放样首次孔桩开挖1米深护壁钢筋、模型安装灌注护壁混凝土护壁混凝土强度≥5Mpa安装钢筋骨架护壁模型撤除向孔中注入新颖空气深度、垂直度、断面尺寸检查平整场地钢筋骨架制作钢筋骨架吊装安设串筒灌注混凝土混凝土输送混凝土检验结束孔桩开挖每1米浇注护壁混凝土不合格2.质量及措施：质量:挖孔桩成孔检验实测工程检查工程允许偏向成孔中心位置纵向±100mm横向+100-50mm孔径不小于设计倾斜度小于0.5孔深不小于设计值沉淀层厚度不大于设计规定抗滑桩钢筋骨架安装尺寸实测工程检查工程允许偏向钢筋骨架长度±100mm主筋间距±5mm钢筋骨架直径±20mm箍筋间距±20mm钢筋骨架垂直度2质量保证措施：1、技术措施：1〕施工过程中的系统检查签证工作是工程质量的保证签证前要认真进展自检合格前方可填写检查证并报请监理工程师会同检查签证。2〕桩孔采用人工挖孔抗滑桩应由两侧向中间靠跳桩开挖施工。3〕准确测定桩位根据桩位中心十字穿插放出护桩〔4个〕距孔边缘约1.0m左右。经常检查桩孔净空尺寸和平面位置。使孔的中线误差、截面尺寸、孔口平面位置满足设计要求。4〕上下节护壁的搭接长度不得小于50mm每节护壁均应在当日连续施工完毕护壁混凝土必须保证实根据土层渗土情况使用速凝剂护壁模板的撤除宜在24h后进展桩身钢筋的接头按钢筋图中说明进展。5〕孔内混凝土一次连续灌注不得中途停顿。桩孔灌注完及时进展桩顶混凝土养护。6)人工挖孔桩挖出的弃土应堆砌在现有的路基上不应堆砌在路錾上部挖桩弃土在抗滑桩施工完成前不应外运；7)滑坡的发因素是路錾开挖山体滑移后路基继续开挖又加速了坡体的滑动因此在滑坡治理施工完成前制止在路基上开挖土石方；8)在处理滑坡体张、剪裂缝时应将开裂两侧的土〔石〕挖开每侧宽度不应小于0.5m深度不小于1.0m然后用粘质土填筑夯实。9〕调遣技术程度高、操作纯熟的技术人员组成精干的测量、试验、检测队伍制定详细的、实在可行的、具有可操作性的技术理工作制度做到工作有检查按。装备先进的测量、试验、检测仪器用科学的手段保证工程质量。10〕严把材料关钢筋应有出厂质量保证书或试验单并作机械性能试验对进场的钢筋进展抽验遵守“先试验后使用的原那么对力学性能、严重锈蚀、麻坑、裂纹夹砂和夹层以及其〞它不合的钢筋坚决不予验收、使用。11〕严格控制钢筋的加工质量加强对加工后的钢筋存放理保证钢筋的绑扎和焊接质量。2、理措施：1〕实行三级质检责任制和质量奖罚制。2〕施工过程实行全工序控制严格监理程序。3〕优化施工方案使施工作业程序化和化。4〕通过合理的组织与正确的施工尽快形成消费才能进步施工进度保持稳定高产使施工作业程序化、化。3.平安、文明及环保措施：平安措施：〔1〕平安理实行三级检查责任制即：现场平安员自查自纠；专职平安员跟班旁站实行监视检查随时整改；平安工程师实行巡视监视、检查...
