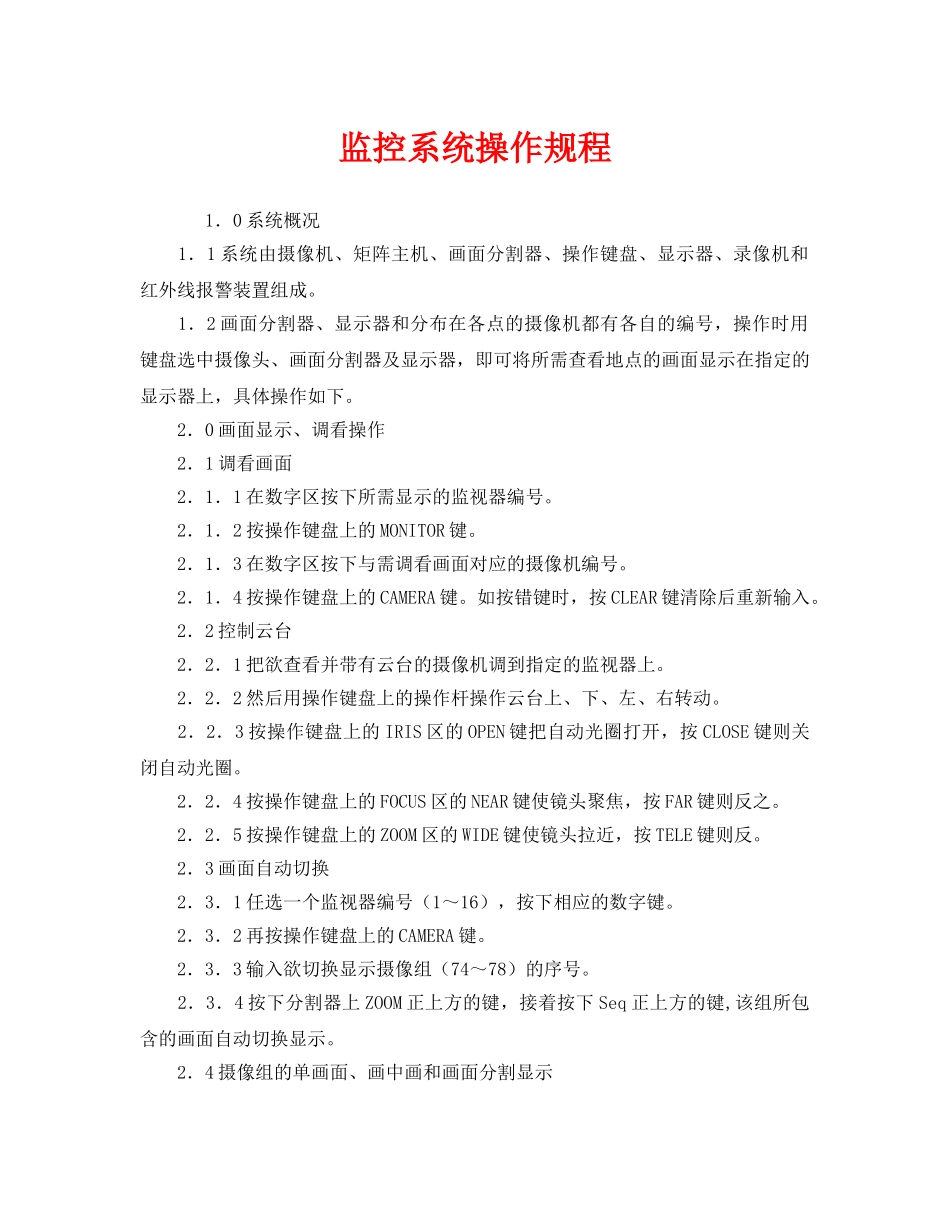

监控系统操作规程1．0系统概况1．1系统由摄像机、矩阵主机、画面分割器、操作键盘、显示器、录像机和红外线报警装置组成。1．2画面分割器、显示器和分布在各点的摄像机都有各自的编号，操作时用键盘选中摄像头、画面分割器及显示器，即可将所需查看地点的画面显示在指定的显示器上，具体操作如下。2．0画面显示、调看操作2．1调看画面2．1．1在数字区按下所需显示的监视器编号。2．1．2按操作键盘上的MONITOR键。2．1．3在数字区按下与需调看画面对应的摄像机编号。2．1．4按操作键盘上的CAMERA键。如按错键时，按CLEAR键清除后重新输入。2．2控制云台2．2．1把欲查看并带有云台的摄像机调到指定的监视器上。2．2．2然后用操作键盘上的操作杆操作云台上、下、左、右转动。2．2．3按操作键盘上的IRIS区的OPEN键把自动光圈打开，按CLOSE键则关闭自动光圈。2．2．4按操作键盘上的FOCUS区的NEAR键使镜头聚焦，按FAR键则反之。2．2．5按操作键盘上的ZOOM区的WIDE键使镜头拉近，按TELE键则反。2．3画面自动切换2．3．1任选一个监视器编号（1～16），按下相应的数字键。2．3．2再按操作键盘上的CAMERA键。2．3．3输入欲切换显示摄像组（74～78）的序号。2．3．4按下分割器上ZOOM正上方的键，接着按下Seq正上方的键,该组所包含的画面自动切换显示。2．4摄像组的单画面、画中画和画面分割显示2．4．1同2．3．1～2．3．3。2．4．2单画面显示时，按下分割器上ZOOM正上方的键。2．4．3在分割器上按下本组的任一摄像机编号数字键，显示对应编号的摄像画面。2．4．4在单画面显示状态下，按下分割器上∧正上方的键，所显示的摄像画面呈现画中画图像。2．4．5在摄像组画面显示状态下，按下分割器上∨正上方的键，实现四画面分割显示。2．4．6在摄像组画面显示状态下，按下分割器上2．4．7在摄像组画面显示状态下，按下分割器上>正上方的键，实现十六画面分割显示。2．5显示器的操作2．5．1按下显示器操作区域的POWER键，开启显示器电源，再按此键，切断显示器电源。2．5．2顺时针旋转COLOUR（颜色）调节钮，显示器画面底色转浓，逆时针旋转调节钮，底色转淡。2．5．3顺时针旋转BIGHT（亮度）调节钮，显示器画面颜色转亮，逆时针旋转调节钮，颜色转暗。2．5．4旋转PICTURE（图像）调节钮，直到显示器画面图像清晰为止。2．5．5顺时针旋转AUDIO（音量）调节钮，喇叭声音转高，逆时针旋转调节钮，喇叭声音转低（注：本系统无音频输入信号）。3．0录像机操作3．1录像3．1．1按下录像机上的POWER键3．1．2在摄像机内装入摄像带。3．1．3按下录像机上的REC键，开始录像。再按下录像机上的REC键，停止录像。3．2回放录像带3．2．1任选一台录像机，装入所需回放的录像带。3．2．2按下录像机上的PLAY键，开始播放录像带。3．2．3按下录像机上的PAUSE键，暂停回放录像带，再按PAUSE键，恢复回放。3．3快/慢进带3．3．1按下录像机上的FF键，录像机处于快进状态。3．3．2按下录像机上的REW键，录像机处于快退状态。3．3．3按下录像机上的FWD键，录像机处于慢进状态。3．3．4按下录像机上的REV键，录像机处于慢退状态。3．4换带3．4．1按下录像机上的EJECT键，将已录完的录像带退出，然后装入新的录像带。3．5停机3．5．1当录像机处于录像、回放和快/慢进带状态时，按下录像机上的STOP键，终止对应的功能。4．0红外线报警装置。4．1防区布防：在操作键盘上输入密码（1234）后按#键，ARM灯亮，系统布防。4．2防区撤防：在操作键盘上输入密码（1234）后按#键，ARM灯灭，系统撤防。4．3消除警报：在操作键盘上输入密码（1234）后按#键，即可关闭报警器喇叭。4．4取消报警记忆：在操作键盘上按*键后输入数字1，再按下#键，所有闪烁的防区灯熄灭，正在触发的防区将常亮。5．0注意事项5．1各设备的连线不可随意调换位置。5．2不得随意开启键盘锁。5．3红外探测器严格按规定时间布防和撤防。
