《安全管理》之某高层建筑混凝土墙板裂缝事故调查分析及处理办法 VIP免费

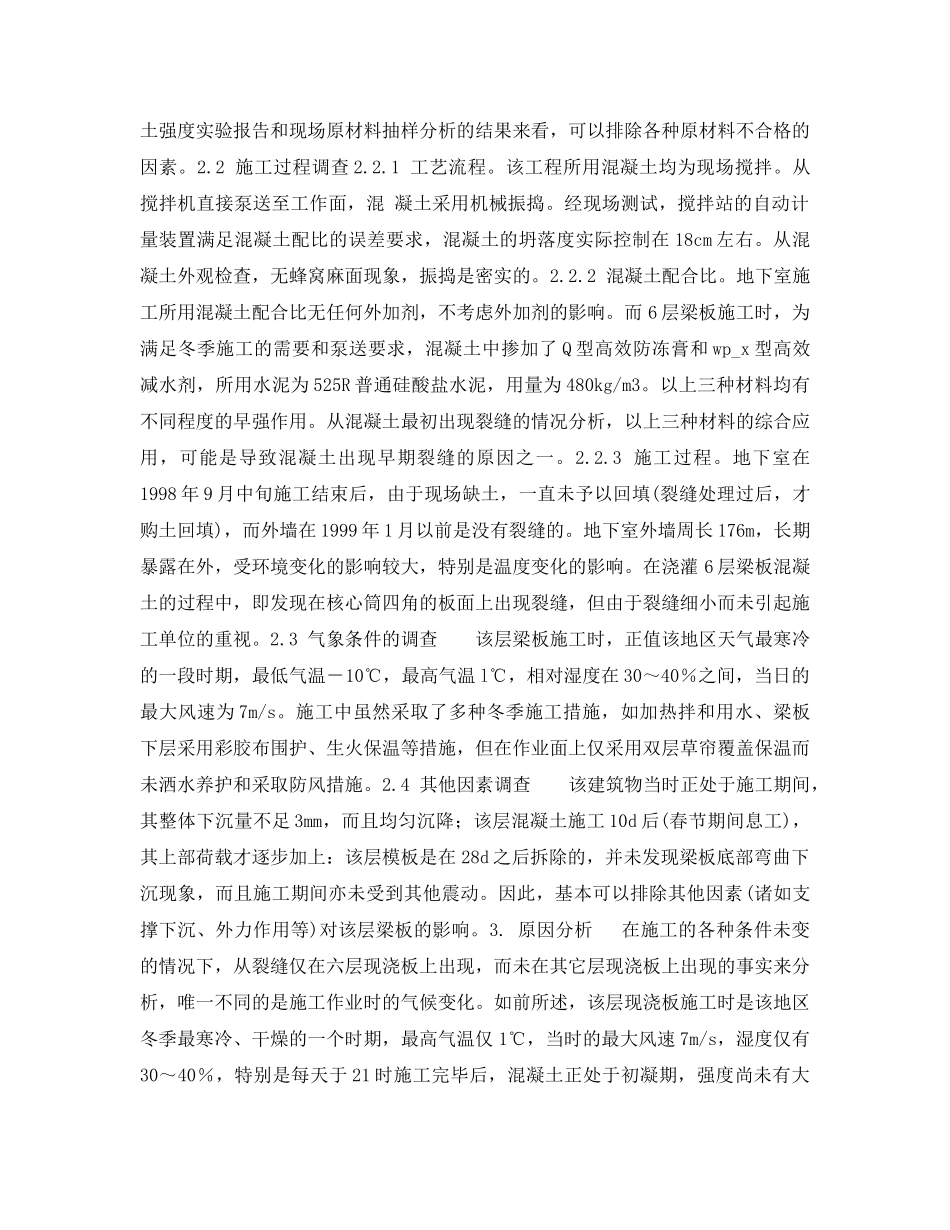

某高层建筑混凝土墙板裂缝事故调查分析及处理办法1.裂缝事故描述1.1工程概况西北地区某高层综合办公楼，主楼为钢筋混凝土框－筒结构，地下1层，地上18层，总高度76.8m，总建筑面积36482m2。该建筑基础为灌注群桩，地下室外墙采用300mm厚C30自防水混凝土。标高13.6m以上混凝土标号均为C40，楼板厚度120mm，其标准层平面结构见图1。此主题相关图片如下：560)this.width=560”border=0>1.2裂缝的出现该工程于1998年6月开工，1998年9月中旬施工地下室外墙，1999年1月19日施工到结构6层梁板。该层梁板在施工的同时即发现板面出现少量不规则细微裂缝，到2月24日该层梁板底摸拆除时，发现板底出现裂缝(图1中不规则实线所示)。从渗漏水线和现场钻芯取样分析，裂缝均为贯通性裂缝。之后又对全楼己施工完毕的混凝土工程进行了详察，在地下室外墙外侧上部发现数条长度不等的竖向裂缝(其中有两条为贯通性裂缝)，见图2。在5、6两层核心筒的电梯井洞口上部连梁上的同一部位亦发现两条裂缝，见图3。而在其他的柱、墙、梁、板上则未发现裂缝。1.3裂缝描述经现场实测，第6层现浇板上的裂缝均为贯通性裂缝，最大裂缝长度约4.5m(直线距离)，最大裂缝宽度0.27mm。地下室外墙竖向裂缝的最大长度约1.9m，最大裂缝宽度0.2mm，核心筒连梁上的裂缝最大长度0.3m，裂缝最大宽度约0.18mm。经过近一个月的现场连续监控，未发现以上裂缝的进一步发展和新的裂缝出现。此主题相关图片如下：560)this.width=560”border=0>图2地下室外墙裂缝示意此主题相关图片如下：560)this.width=560”border=0>图3核心筒裂缝示意2.事故调查2.1现场取样和原材料调查根据业主要求，为确认混凝土强度，现场取24个部位作了回弹实验，并用超声波和钻芯取样进行强度校正，实验结果满足设计强度要求。而从施工单位提供的各项原材料质量证明书、复验报告、混凝土强度实验报告和现场原材料抽样分析的结果来看，可以排除各种原材料不合格的因素。2.2施工过程调查2.2.1工艺流程。该工程所用混凝土均为现场搅拌。从搅拌机直接泵送至工作面，混凝土采用机械振捣。经现场测试，搅拌站的自动计量装置满足混凝土配比的误差要求，混凝土的坍落度实际控制在18cm左右。从混凝土外观检查，无蜂窝麻面现象，振捣是密实的。2.2.2混凝土配合比。地下室施工所用混凝土配合比无任何外加剂，不考虑外加剂的影响。而6层梁板施工时，为满足冬季施工的需要和泵送要求，混凝土中掺加了Q型高效防冻膏和wp_x型高效减水剂，所用水泥为525R普通硅酸盐水泥，用量为480kg/m3。以上三种材料均有不同程度的早强作用。从混凝土最初出现裂缝的情况分析，以上三种材料的综合应用，可能是导致混凝土出现早期裂缝的原因之一。2.2.3施工过程。地下室在1998年9月中旬施工结束后，由于现场缺土，一直未予以回填(裂缝处理过后，才购土回填)，而外墙在1999年1月以前是没有裂缝的。地下室外墙周长176m，长期暴露在外，受环境变化的影响较大，特别是温度变化的影响。在浇灌6层梁板混凝土的过程中，即发现在核心筒四角的板面上出现裂缝，但由于裂缝细小而未引起施工单位的重视。2.3气象条件的调查该层梁板施工时，正值该地区天气最寒冷的一段时期，最低气温－10℃，最高气温l℃，相对湿度在30～40％之间，当日的最大风速为7m/s。施工中虽然采取了多种冬季施工措施，如加热拌和用水、梁板下层采用彩胶布围护、生火保温等措施，但在作业面上仅采用双层草帘覆盖保温而未洒水养护和采取防风措施。2.4其他因素调查该建筑物当时正处于施工期间，其整体下沉量不足3mm，而且均匀沉降；该层混凝土施工10d后(春节期间息工)，其上部荷载才逐步加上：该层模板是在28d之后拆除的，并未发现梁板底部弯曲下沉现象，而且施工期间亦未受到其他震动。因此，基本可以排除其他因素(诸如支撑下沉、外力作用等)对该层梁板的影响。3.原因分析在施工的各种条件未变的情况下，从裂缝仅在六层现浇板上出现，而未在其它层现浇板上出现的事实来分析，唯一不同的是施工作业时的气候变化。如前所述，该层现浇板施工时是该地区冬季最寒冷、干燥的一个时期，最高气温仅1℃，当时的最大风速7m/s，湿度仅有30～40％，特别...
