《安全管理论文》之综合自动化变电所安全运行问题的探讨 VIP免费

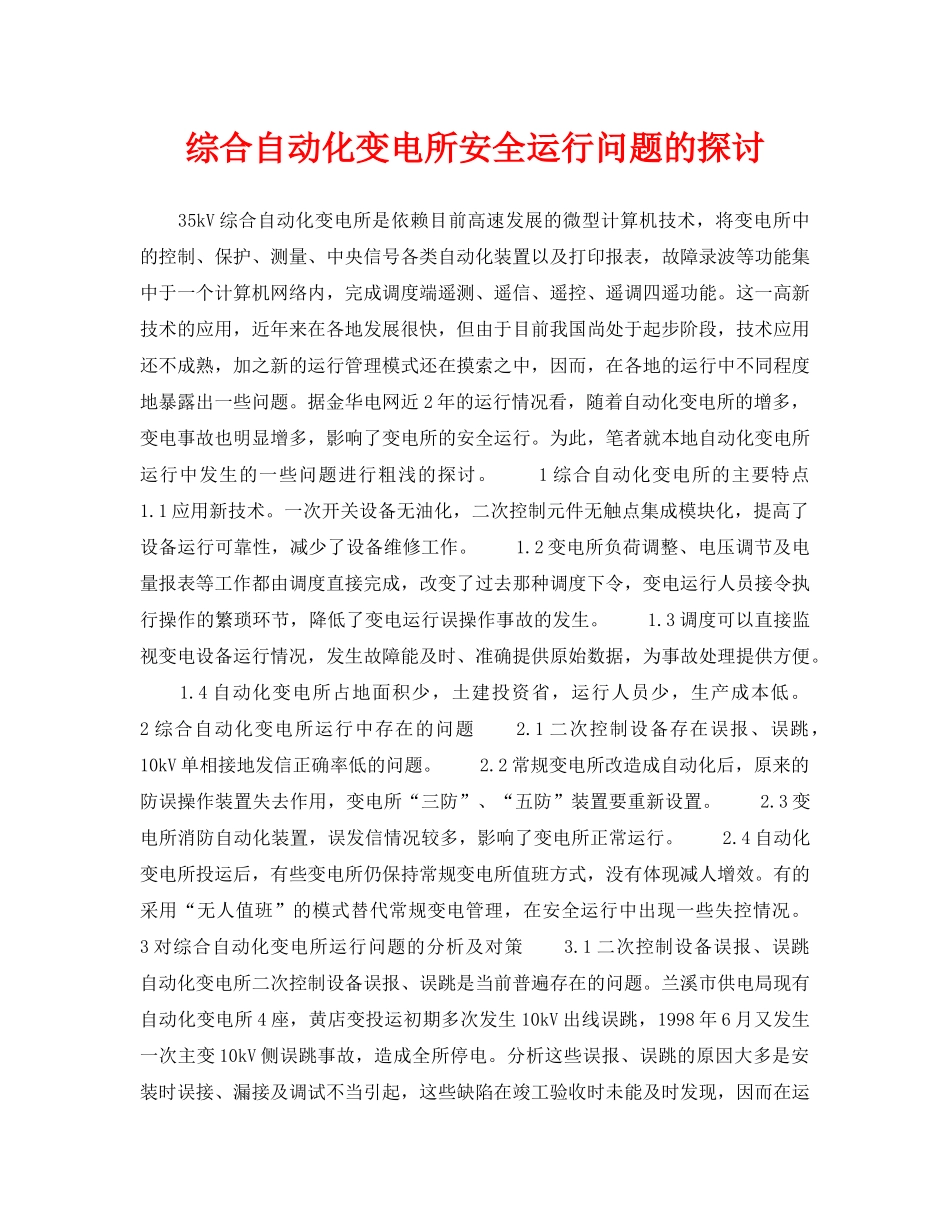

综合自动化变电所安全运行问题的探讨35kV综合自动化变电所是依赖目前高速发展的微型计算机技术，将变电所中的控制、保护、测量、中央信号各类自动化装置以及打印报表，故障录波等功能集中于一个计算机网络内，完成调度端遥测、遥信、遥控、遥调四遥功能。这一高新技术的应用，近年来在各地发展很快，但由于目前我国尚处于起步阶段，技术应用还不成熟，加之新的运行管理模式还在摸索之中，因而，在各地的运行中不同程度地暴露出一些问题。据金华电网近2年的运行情况看，随着自动化变电所的增多，变电事故也明显增多，影响了变电所的安全运行。为此，笔者就本地自动化变电所运行中发生的一些问题进行粗浅的探讨。1综合自动化变电所的主要特点1.1应用新技术。一次开关设备无油化，二次控制元件无触点集成模块化，提高了设备运行可靠性，减少了设备维修工作。1.2变电所负荷调整、电压调节及电量报表等工作都由调度直接完成，改变了过去那种调度下令，变电运行人员接令执行操作的繁琐环节，降低了变电运行误操作事故的发生。1.3调度可以直接监视变电设备运行情况，发生故障能及时、准确提供原始数据，为事故处理提供方便。1.4自动化变电所占地面积少，土建投资省，运行人员少，生产成本低。2综合自动化变电所运行中存在的问题2.1二次控制设备存在误报、误跳，10kV单相接地发信正确率低的问题。2.2常规变电所改造成自动化后，原来的防误操作装置失去作用，变电所“三防”、“五防”装置要重新设置。2.3变电所消防自动化装置，误发信情况较多，影响了变电所正常运行。2.4自动化变电所投运后，有些变电所仍保持常规变电所值班方式，没有体现减人增效。有的采用“无人值班”的模式替代常规变电管理，在安全运行中出现一些失控情况。3对综合自动化变电所运行问题的分析及对策3.1二次控制设备误报、误跳自动化变电所二次控制设备误报、误跳是当前普遍存在的问题。兰溪市供电局现有自动化变电所4座，黄店变投运初期多次发生10kV出线误跳，1998年6月又发生一次主变10kV侧误跳事故，造成全所停电。分析这些误报、误跳的原因大多是安装时误接、漏接及调试不当引起，这些缺陷在竣工验收时未能及时发现，因而在运行中暴露出来。解决二次控制设备误报、误跳的办法是及时请厂家派员来现场解决安装及调试中存在的误接、漏接问题。3.210kV单相接地故障发信的正确率低自动化变电所小电流接地信号检测装置是根据单相接地故障特点进行设计、判别，主要有反应工频电容电流大小和方向、零序电流有功分量、5次谐波分量以及故障电流暂态分量首半波等5种。目前生产厂家采用较多的是接地时5次谐波分量，从变电所的运行情况看，10kV单相接地故障发信正确率较低，是普遍性的技术问题，在配电网事故中，单相接地故障约占80%。因此，厂家今后对提高10kV单相接地故障发信正确率的问题，还要下决心从技术上突破。3.3变电所防误操作装置的改造常规35kV变电所的防误装置一般采用机械闭锁和程序锁两种，当常规变电所改为综合自动化变电所，即将LW转换开关改为微机按钮，使原来的程序锁失去了作用。解决办法是：室内10kV、GG-1A开关柜，在母线刀闸和线路刀闸之间增设10kV少油开关分、合状态的机械传动装置，使油开关和刀闸相互闭锁。室外35kV多油开关，在油开关操作机构箱内增设电磁锁，使主变的开关和刀闸相互闭锁，变电所其它程序锁和机械闭锁均继续保留使用。实践证明这种方法简单、实用、花钱少。3.4变电所消防自动报警装置误发信变电所消防自动报警装置比较简单，它本身同变电所的自动控制没有直接牵连，目前从其使用情况看，发生误报的原因主要同报警器安装有关，这是因为变电所存在强大的电场干扰，如果安装人员不能将报警器调试在最佳工作状态，往往因其灵敏度过高而误发信。因此，变电所安装消防自动报警装置的人员必须具备一定的业务素质。4对综合自动化变电所安全运行的几点意见4.135kV综合自动化变电所的设计35kV综合自动化变电所的设计应按原电力部农电司提出的“小容量、密布点、短半径”的建设原则，坚持“户外式、小型化、造价低、安全可靠、技术先进”的发展方向。二次设计必须使变电所现场对主变温度、母...
