三废炉工程烟囱吊装方案VIP免费

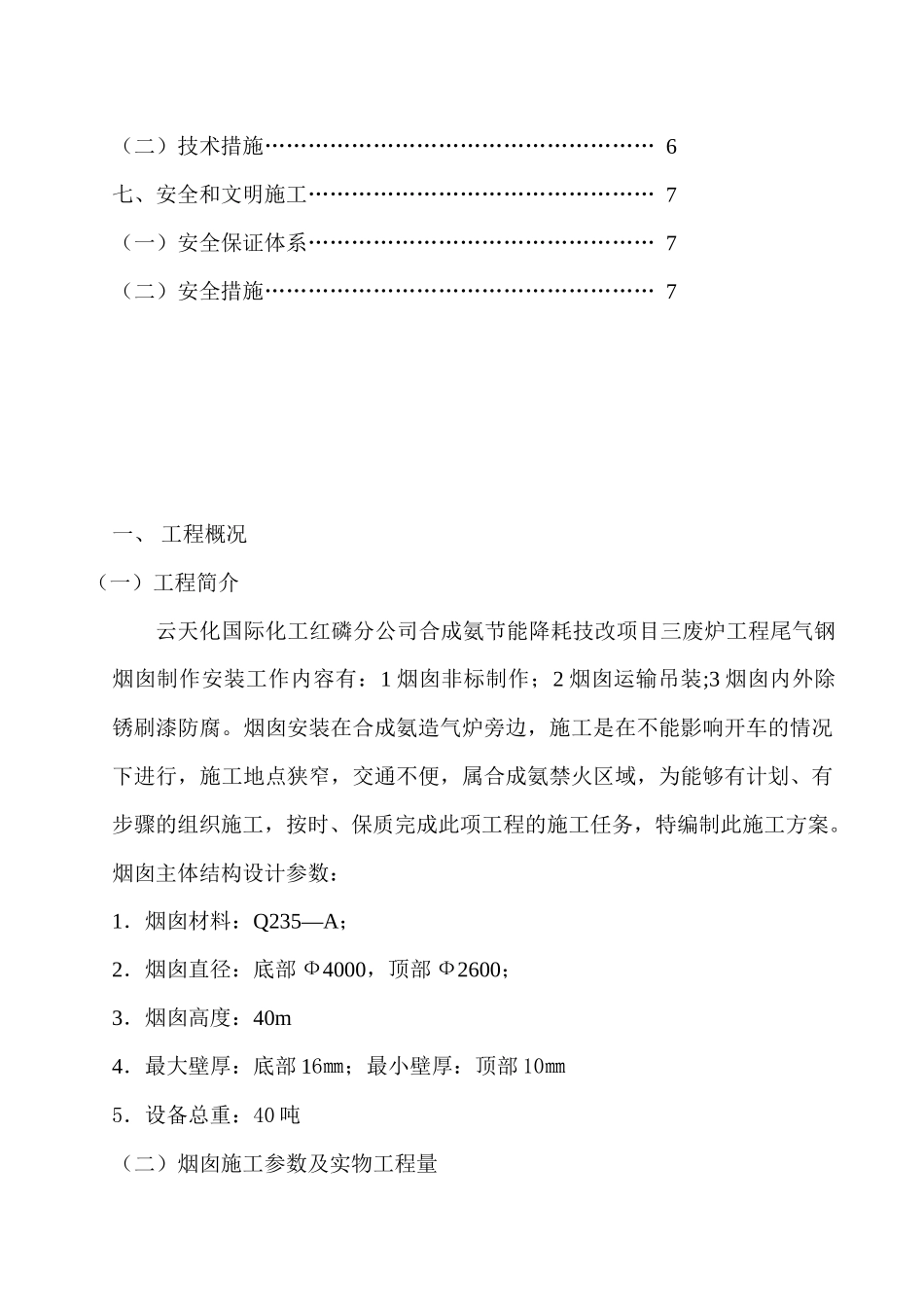

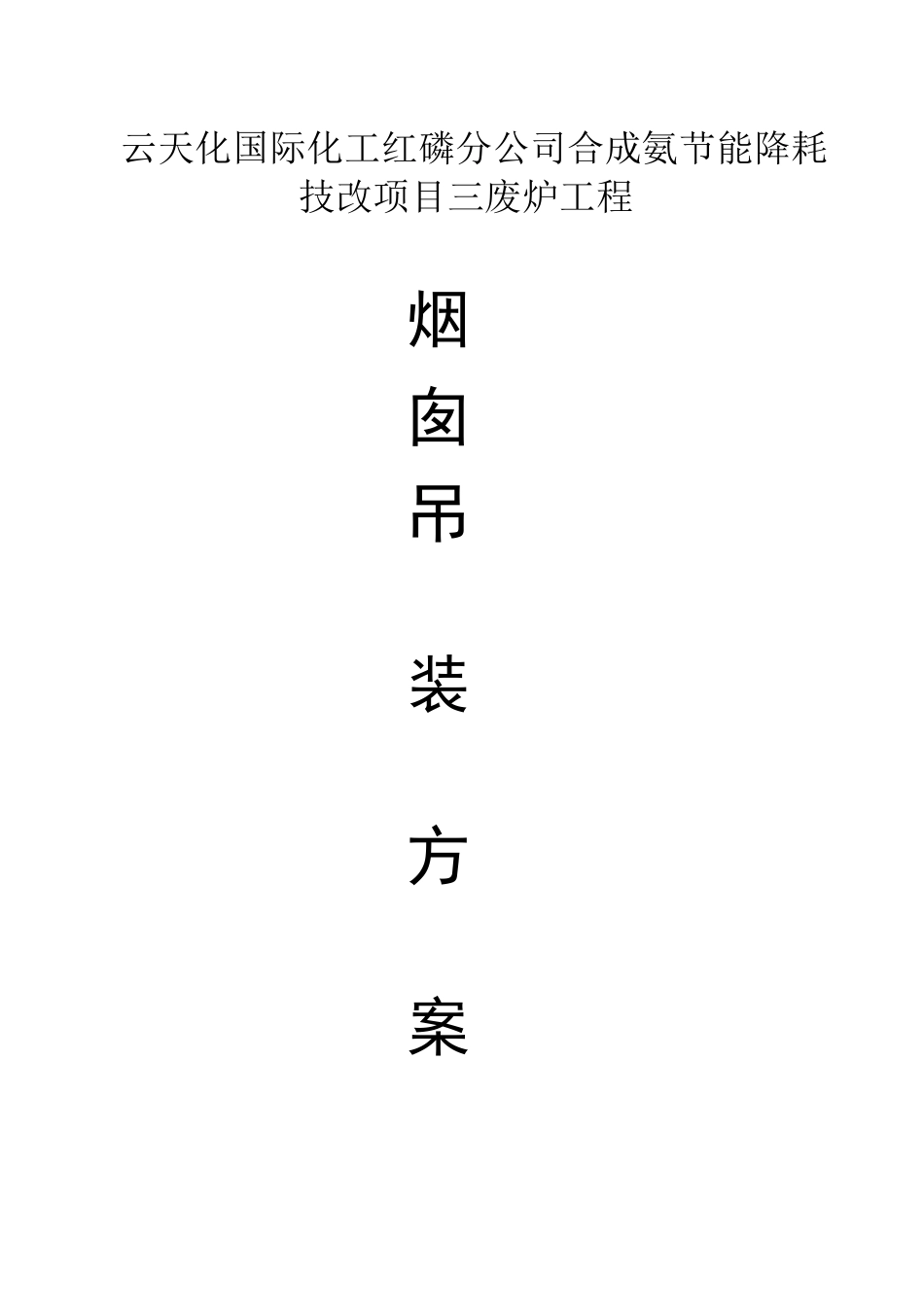

云天化国际化工红磷分公司合成氨节能降耗技改项目三废炉工程烟囱吊装方案编制单位：云南开远三方工程实业有限公司编制：王永审核：会审：编制时间：2008年1月30日目录一、工程概况…………………………………………………1（一）工程简介………………………………………………1（二）施工参数和实物工程量………………………………1（三）施工中执行的标准、规程和规范……………………1二、施工程序及施工方案……………………………………2（一）、施工程序……………………………………………2（二）、施工方案……………………………………………2三、进度计划…………………………………………………3四、施工主要机具计划………………………………………41、吊装运输设备……………………………………………42、焊接及其它设备…………………………………………4五、主要资源供应计划………………………………………5六、质量保证措施……………………………………………6（一）组织措施………………………………………………6（二）技术措施………………………………………………6七、安全和文明施工…………………………………………7（一）安全保证体系…………………………………………7（二）安全措施………………………………………………7一、工程概况（一）工程简介云天化国际化工红磷分公司合成氨节能降耗技改项目三废炉工程尾气钢烟囱制作安装工作内容有：1烟囱非标制作；2烟囱运输吊装;3烟囱内外除锈刷漆防腐。烟囱安装在合成氨造气炉旁边，施工是在不能影响开车的情况下进行，施工地点狭窄，交通不便，属合成氨禁火区域，为能够有计划、有步骤的组织施工，按时、保质完成此项工程的施工任务，特编制此施工方案。烟囱主体结构设计参数：1．烟囱材料：Q235—A；2．烟囱直径：底部Ф4000，顶部Ф2600；3．烟囱高度：40m4．最大壁厚：底部16㎜；最小壁厚：顶部10㎜5．设备总重：40吨（二）烟囱施工参数及实物工程量1．烟囱采用裙式支座固定，裙座上底板厚40㎜，下底板厚30㎜，直径Ф4600㎜。2．烟囱的总高度为40m，筒体壁厚自上而下分别为：10㎜，12㎜，16㎜。各段的连接结构形式：对焊连接。烟囱底座段为锥形，直径为Ф4000/Ф2600，壁厚16㎜，高度4.5m。（三）施工中执行的标准、规程和规范1、JB/T4735-1997《钢制焊接常压容器》2、GB50235-97《工业金属管道工程施工及验收规范》3、GB50270-98《机械设备安装工程施工及验收规范》4、GB50236-98《现场设备、工业管道焊接工程施工及验收规范》5、HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》6、重机、压力容器和压力管道等特种设备的安装、施工必须遵循国家技术监督局和云南省技术监督局的有关规定。7、在工程建设期间，上述标准、规范进行了修订或颁发了新的标准，则执行最新版本；涉及到上面列入的标准时，按国家现行强制性标准执行。8、设计图纸及说明书二、施工程序和施工方案（一）、施工程序阶段序号安装阶段施工主要内容控制进度1施工准备阶段1基础验收2施工现场布置3施工机具准备4措施材料及辅料准备2主体结构安装阶段1筒体制作检验、运输2底座段安装、焊接、检验3施工脚手架搭设4直筒段安装、焊接、检验5施工脚手架拆除4试验和收尾阶段1、基础沉降观测2、收尾、设施拆除、搬出安装程序如下：1底座段吊装→2找平、校正→3第二段吊装→4找平、校正→5焊接→6第三段吊装→7找平、校正→8焊接→9第四段吊装→10找平、校正→11焊接→12第五段吊装→13找平、校正→14焊接（二）施工方案1、烟囱的施工方案烟囱的安装采用正装法进行施工（用80T吊车和30T吊车配合进行吊装），设备总重：40T；总高：40m；直径：Φ2.6m。因施工地点狭窄拥挤，施工条件受到限制，烟囱先在我公司冷作间分段进行预制，用专用车辆运到现场进行组焊。烟囱的安装分为五段进行吊装（各段长度详见后附吊装分段示意图），安装时烟囱四周搭设双排脚手架，双排脚手架搭设高度为40m，烟囱内搭设满堂脚手架，满堂脚手架搭设高度为40m。第一段：底座裙式支座段，此段为锥形段，筒体壁厚δ16㎜，下锥口直径4000㎜，上锥口直径3800㎜，锥台高...
