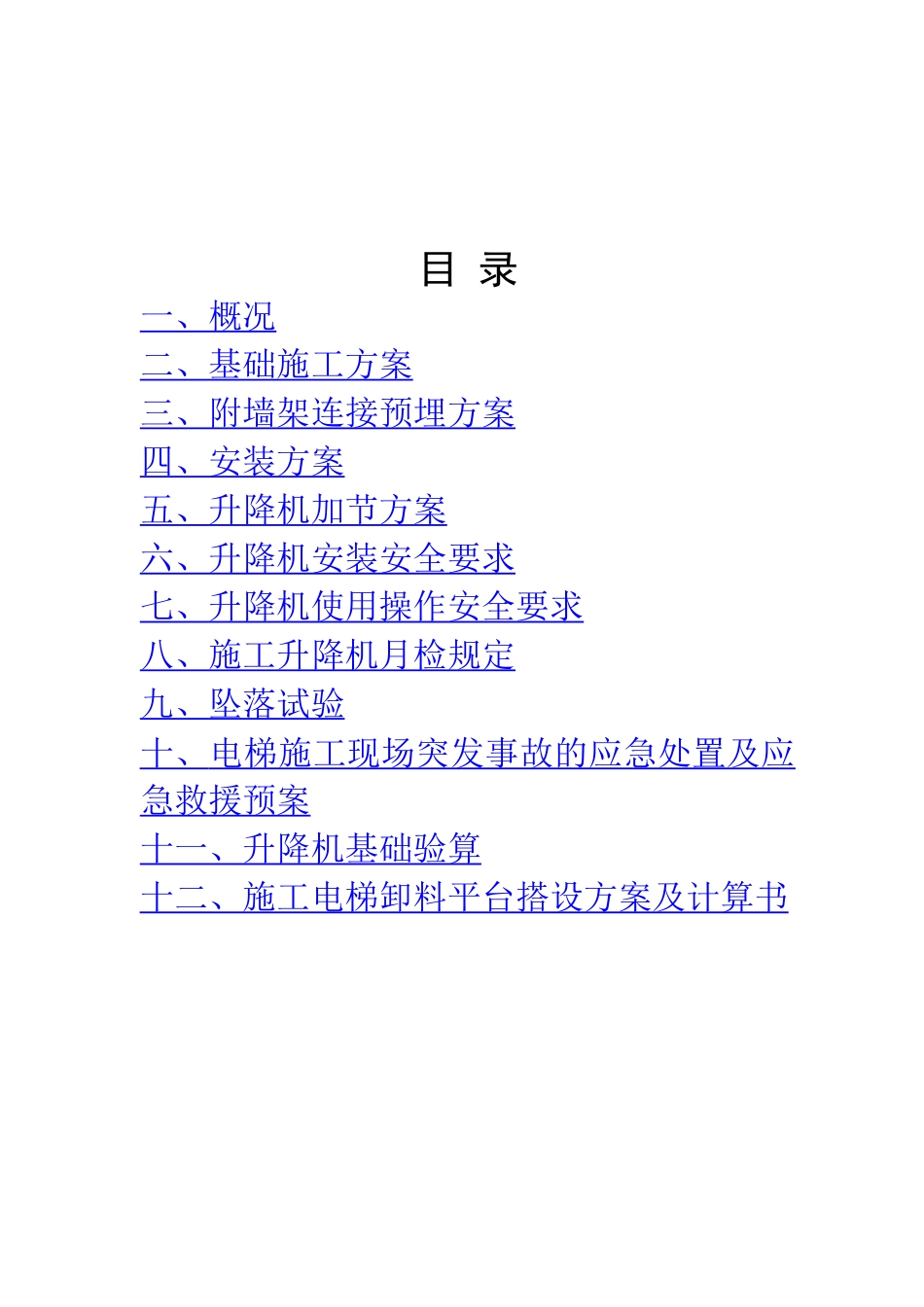

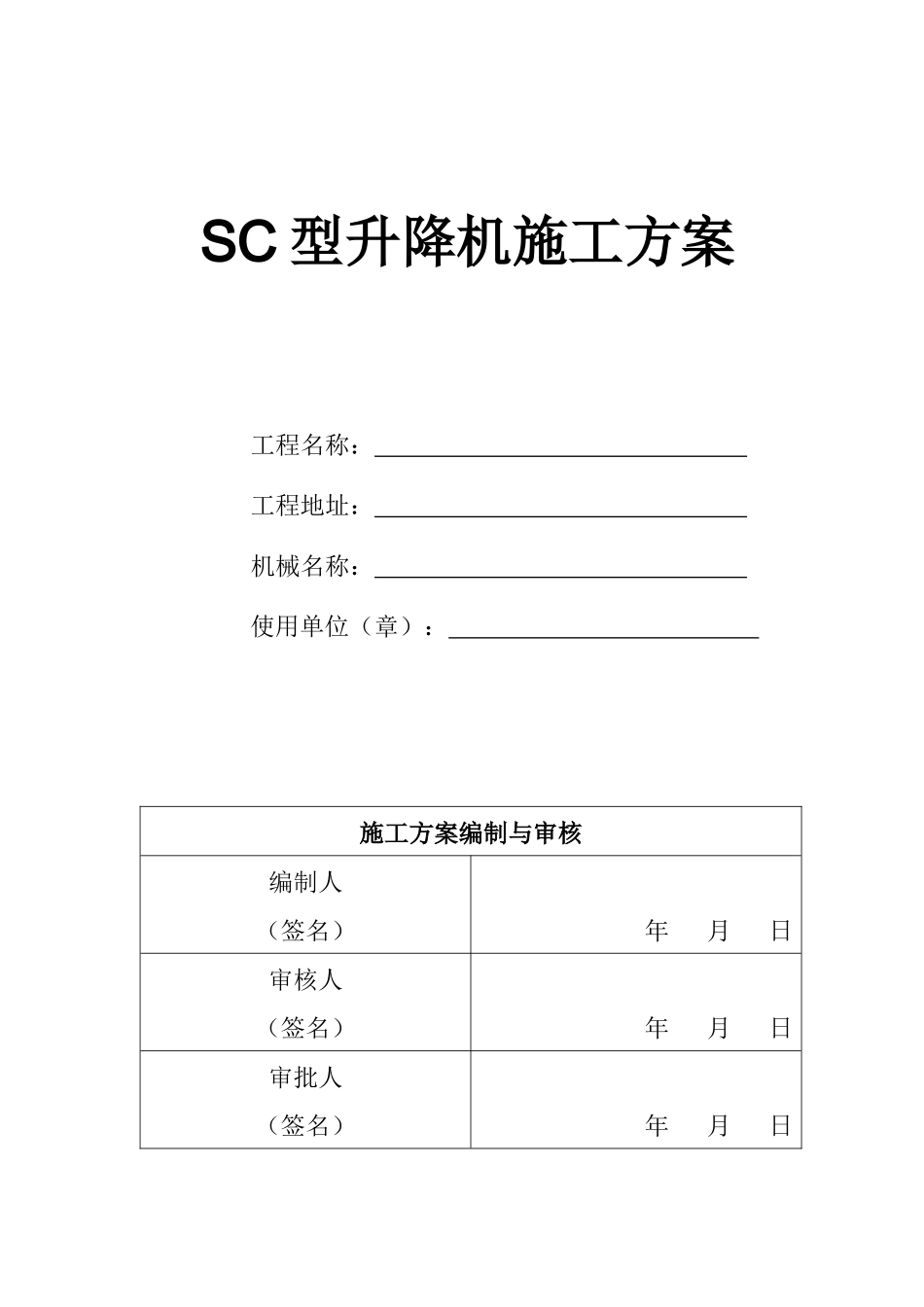

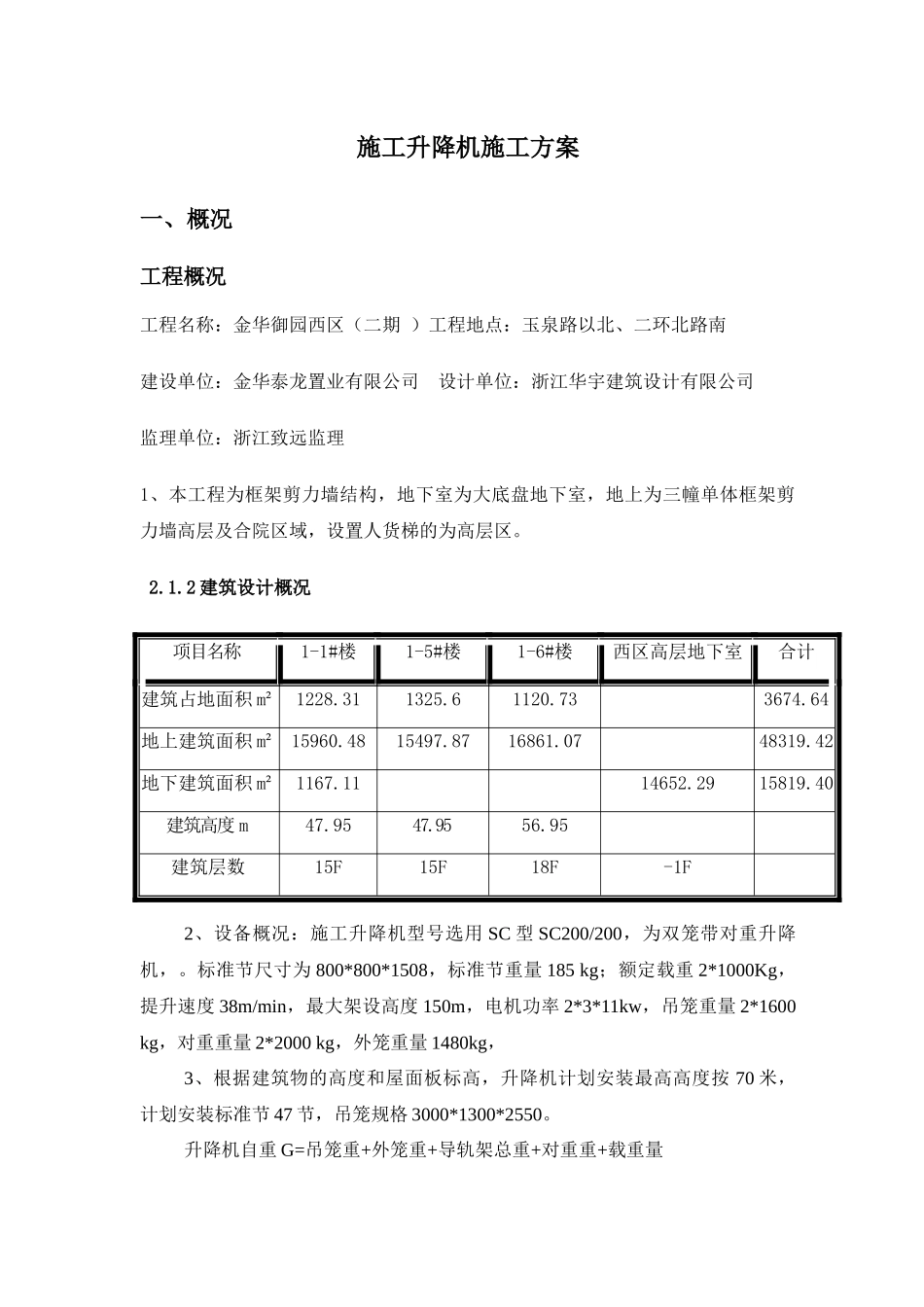

SC型升降机施工方案工程名称：工程地址：机械名称：使用单位（章）：施工方案编制与审核编制人（签名）年月日审核人（签名）年月日审批人（签名）年月日目录一、概况二、基础施工方案三、附墙架连接预埋方案四、安装方案五、升降机加节方案六、升降机安装安全要求七、升降机使用操作安全要求八、施工升降机月检规定九、坠落试验十、电梯施工现场突发事故的应急处置及应急救援预案十一、升降机基础验算十二、施工电梯卸料平台搭设方案及计算书施工升降机施工方案一、概况工程概况工程名称：金华御园西区（二期）工程地点：玉泉路以北、二环北路南建设单位：金华泰龙置业有限公司设计单位：浙江华宇建筑设计有限公司监理单位：浙江致远监理1、本工程为框架剪力墙结构，地下室为大底盘地下室，地上为三幢单体框架剪力墙高层及合院区域，设置人货梯的为高层区。2.1.2建筑设计概况2、设备概况：施工升降机型号选用SC型SC200/200，为双笼带对重升降机，。标准节尺寸为800*800*1508，标准节重量185kg；额定载重2*1000Kg，提升速度38m/min，最大架设高度150m，电机功率2*3*11kw，吊笼重量2*1600kg，对重重量2*2000kg，外笼重量1480kg，3、根据建筑物的高度和屋面板标高，升降机计划安装最高高度按70米，计划安装标准节47节，吊笼规格3000*1300*2550。升降机自重G=吊笼重+外笼重+导轨架总重+对重重+载重量项目名称1-1#楼1-5#楼1-6#楼西区高层地下室合计建筑占地面积m²1228.311325.61120.733674.64地上建筑面积m²15960.4815497.8716861.0748319.42地下建筑面积m²1167.1114652.2915819.40建筑高度m47.9547.9556.95建筑层数15F15F18F-1F=2*2000+1480+185*54+2*2000+2*2000=22870（kg）基础承载力(取安全系数为n=2.1):F=G*0.021=22870*0.021=480.27（kN）4、施工升降机安装在靠近各楼侧，升降机的施工安装拆卸严格按照《SC型升降机使用手册》的要求进行，具体位置可见总平面图。5、现场管理和安装人员安排现场成立升降机管理小组，由项目经理、技术负责人和安装施工员、安装工组成，安装施工员1人和安装工4人为金华市三达建筑设备租赁有限公司员工，具体负责升降机安装和调试，现场项目部管理人员负责场地提供、围护和安全配合。二、基础施工方案按照使用手册的要求，工地现场的的升降机地基承载力不得小于0.15Mpa，根据工程地质勘察报告结合现场的地形，场地土为地下室顶板混凝土，满足要求，但为了安全起见升降机基础位置下的负一层要采取钢管加固措施，详见下图。根据现场需要，升降机基础采用混凝土基础与安装地面基本持平的方案，地面与吊笼间的门坎高采用填高部分外地面高度来解决。SD200/200施工升降机基础规格采用6000×4000×300(厚度)，砼强度等级采用C35；钢筋采用双层双向Φ12＠190。如下图：升降机采用II型附墙架，基础中心离墙根距离L=3200mm。基础座应全部埋入砼内，并校正水平，等基础砼达到设计要求强度即可进行安装。三、附墙架连接预埋方案由于主体框架已完成十层才进行施工电梯的安装，已完成的主体结构可采用过墙钻穿过楼板紧固螺栓来安装附墙架，未完成的主体结构也可采用预埋钢板进行安装。附墙架选用II型，其连接尺寸L=3200，B=1430附墙架采用与8mm厚预埋钢板进行连接的方式，钢板每3层（9米高）预埋一组，每组预埋钢板中心距离B=1430mm。随着主体结构高度的上升，及时跟进进行连接件的预埋或用过墙钻穿过楼板紧固螺栓来固定。采用附墙架与预埋钢板进行焊接连接的要注意钢板的承受能力。根据使用手册提供的计算公式，附墙架作用于建筑物上的力F为：F=L*60/（B*2.05）=3200*60/(1430*2.05)=65.5(kN)预埋钢板应保证其强度能够承受65.5kN的拉力。四、安装方案具体见《SC型升降机使用手册》。1、安装场地要清洁，并有标志杆围起来，设置安全标志牌，禁止非工作人员入内。2、安装底盘用水平尺找平，拧紧地脚螺栓。安装基础节，拧紧螺栓。3、安装吊笼下缓冲弹簧。用起重机设备将左半部分的吊笼吊起就位。4、松开电动机上的制动器，方法是：首先拆下两个开口销，拆掉前在螺母开口处做个记号，便于复位而后旋紧两个螺母，务必使两个螺母平行下旋，直至制动器松开可随意拨动制...
