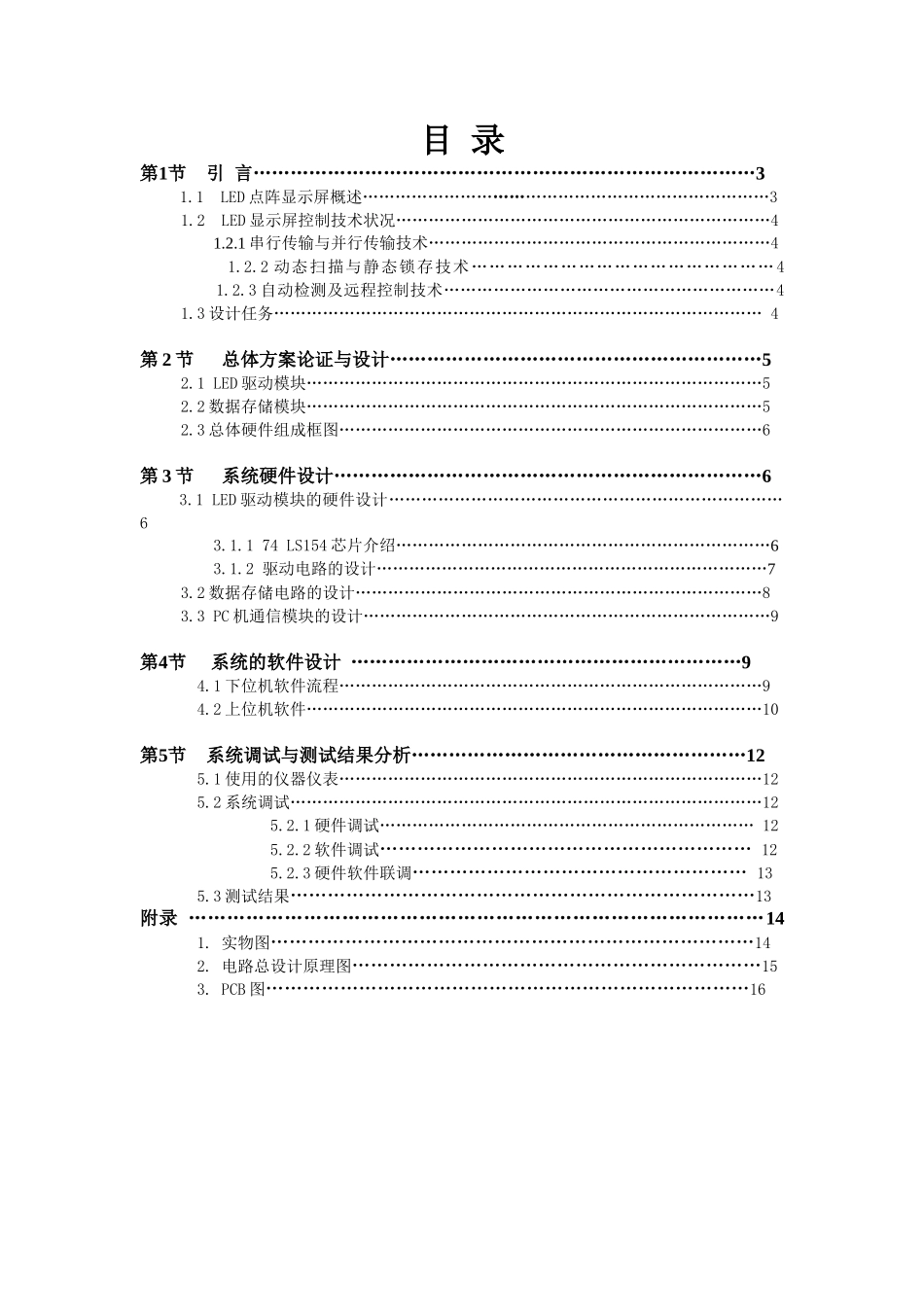

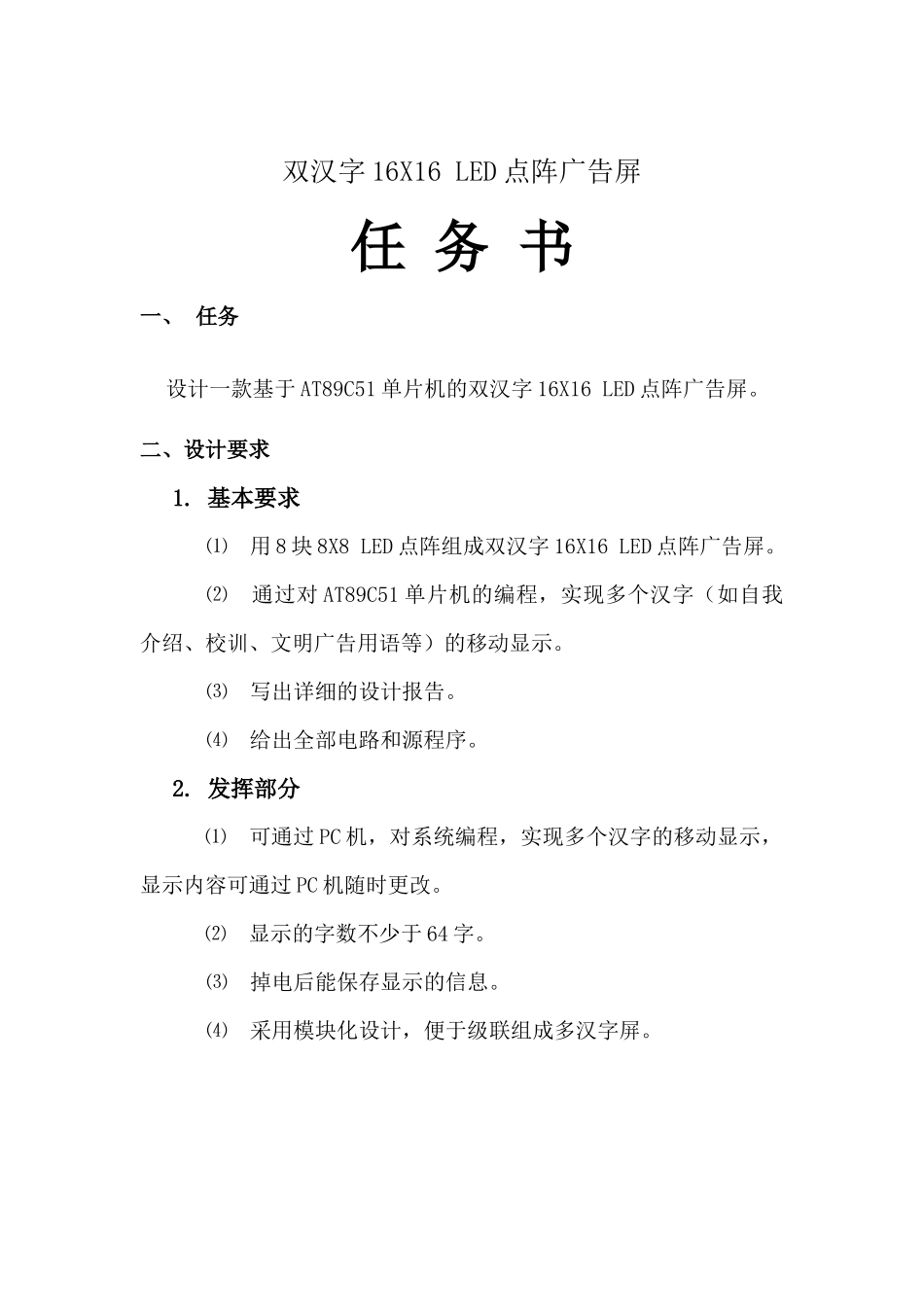

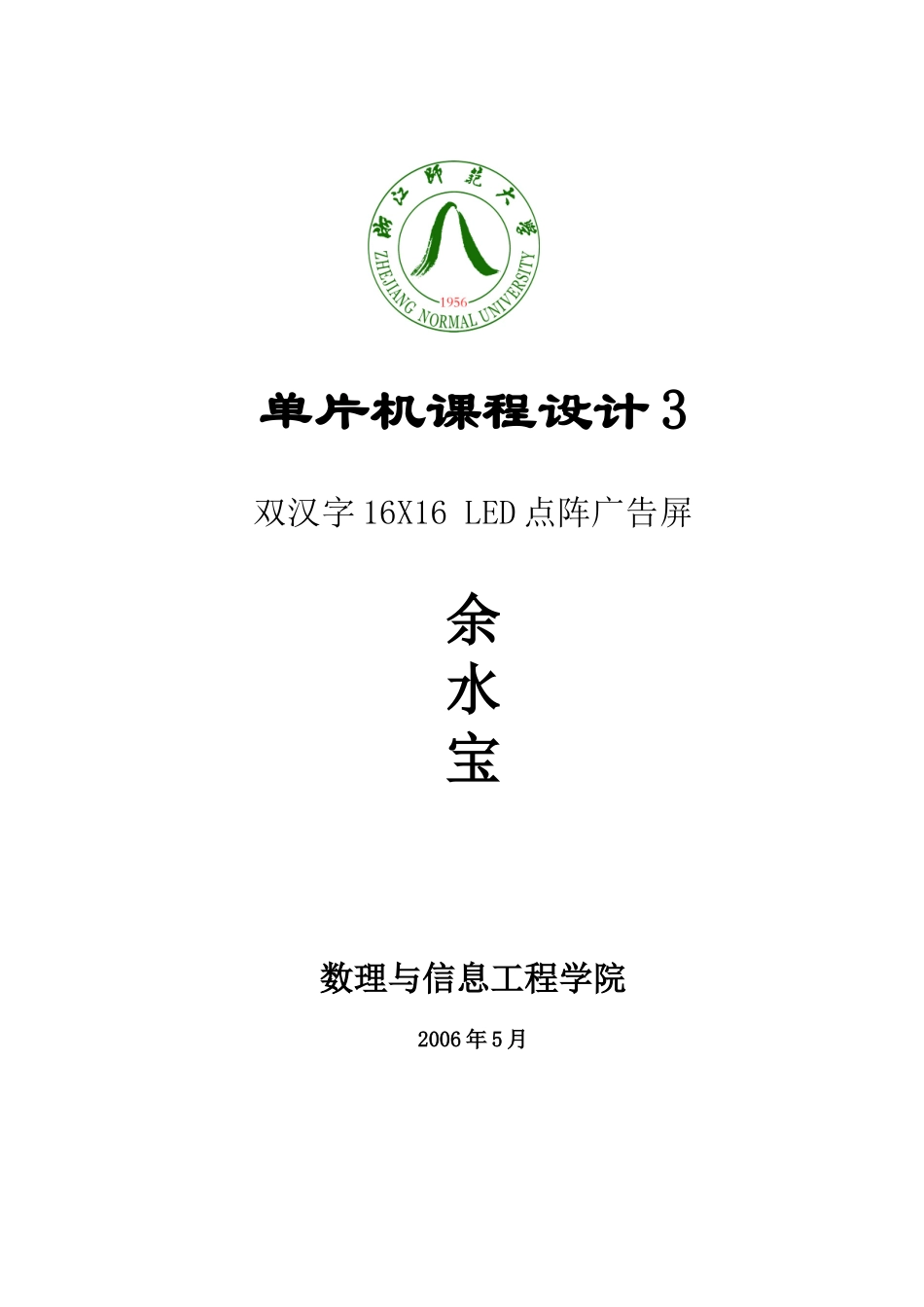

单片机课程设计3双汉字16X16LED点阵广告屏余水宝数理与信息工程学院2006年5月目录第1节引言………………………………………………………………………31.1LED点阵显示屏概述…………………………………………………………………31.2LED显示屏控制技术状况……………………………………………………………41.2.1串行传输与并行传输技术………………………………………………………41.2.2动态扫描与静态锁存技术……………………………………………41.2.3自动检测及远程控制技术……………………………………………………41.3设计任务………………………………………………………………………………4第2节总体方案论证与设计……………………………………………………52.1LED驱动模块…………………………………………………………………………52.2数据存储模块…………………………………………………………………………52.3总体硬件组成框图……………………………………………………………………6第3节系统硬件设计……………………………………………………………63.1LED驱动模块的硬件设计………………………………………………………………63.1.174LS154芯片介绍……………………………………………………………63.1.2驱动电路的设计………………………………………………………………73.2数据存储电路的设计…………………………………………………………………83.3PC机通信模块的设计…………………………………………………………………9第4节系统的软件设计………………………………………………………94.1下位机软件流程……………………………………………………………………94.2上位机软件…………………………………………………………………………10第5节系统调试与测试结果分析………………………………………………125.1使用的仪器仪表……………………………………………………………………125.2系统调试……………………………………………………………………………125.2.1硬件调试……………………………………………………………125.2.2软件调试……………………………………………………125.2.3硬件软件联调………………………………………………135.3测试结果…………………………………………………………………13附录………………………………………………………………………………141.实物图……………………………………………………………………142.电路总设计原理图…………………………………………………………153.PCB图……………………………………………………………………16双汉字16X16LED点阵广告屏任务书一、任务设计一款基于AT89C51单片机的双汉字16X16LED点阵广告屏。二、设计要求1.基本要求⑴用8块8X8LED点阵组成双汉字16X16LED点阵广告屏。⑵通过对AT89C51单片机的编程，实现多个汉字（如自我介绍、校训、文明广告用语等）的移动显示。⑶写出详细的设计报告。⑷给出全部电路和源程序。2.发挥部分⑴可通过PC机，对系统编程，实现多个汉字的移动显示，显示内容可通过PC机随时更改。⑵显示的字数不少于64字。⑶掉电后能保存显示的信息。⑷采用模块化设计，便于级联组成多汉字屏。双汉字16×16LED点阵广告屏第1节引言LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。1.1LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。目前，国内的LED点阵显示屏大部分是...
