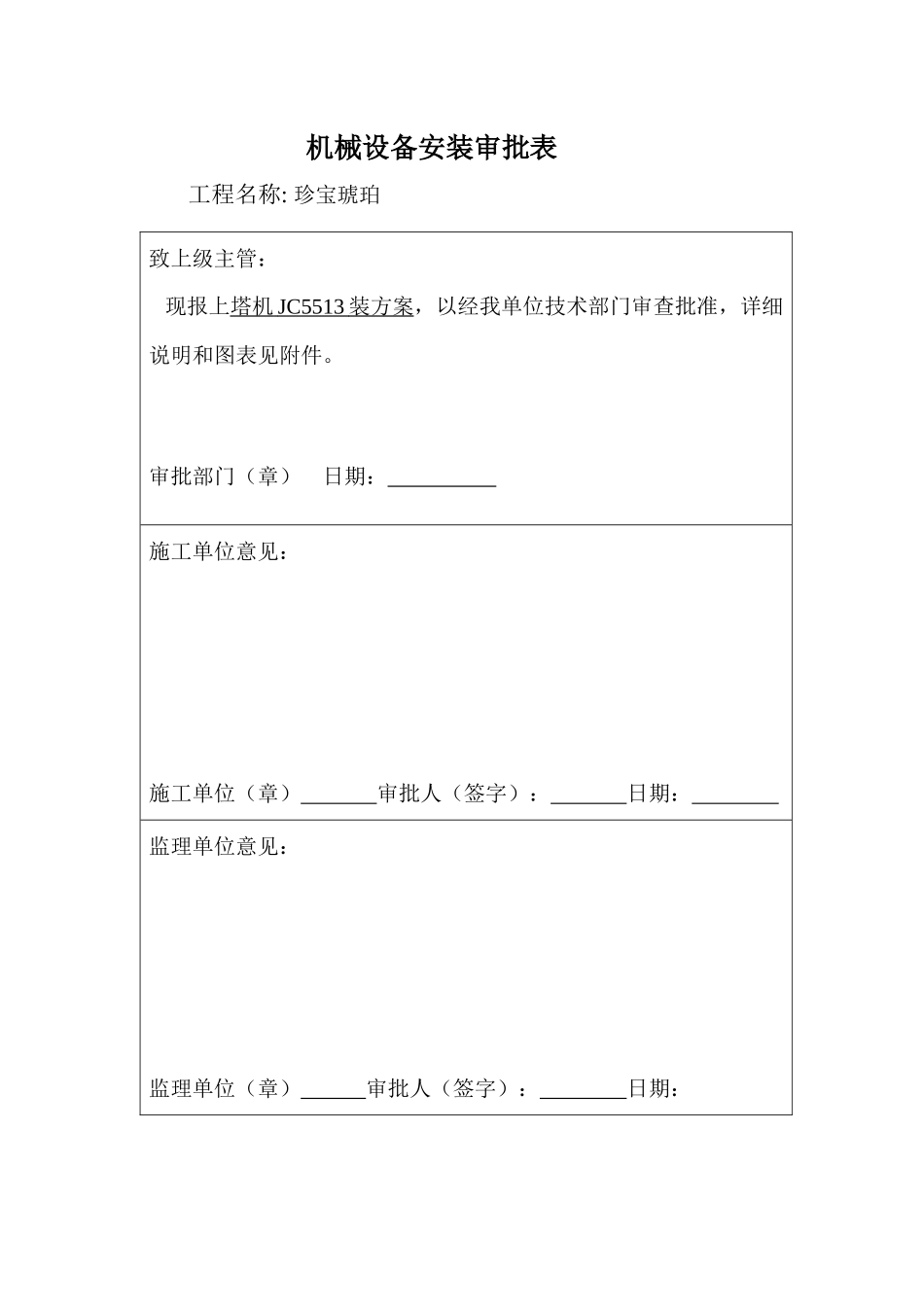

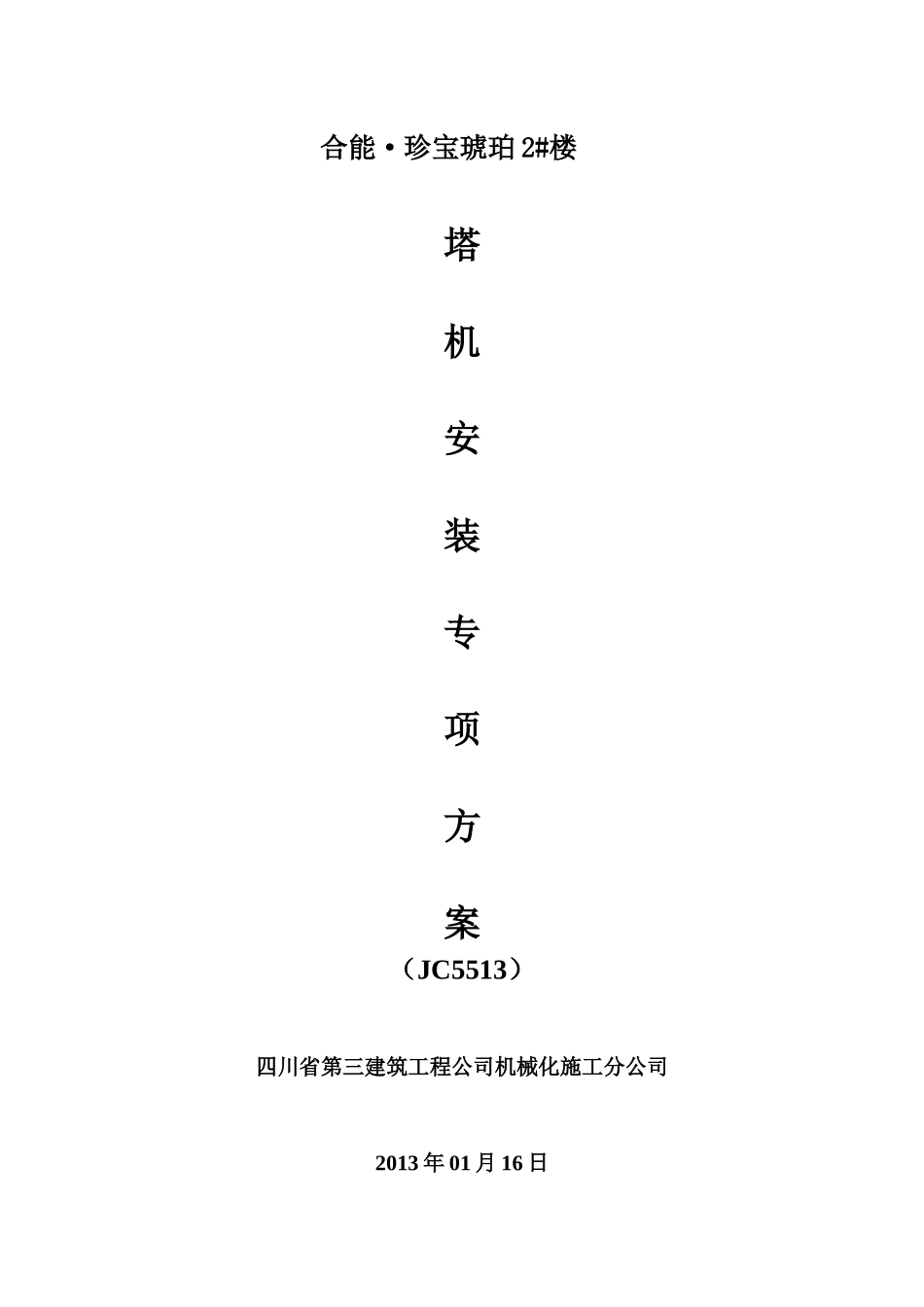

合能·珍宝琥珀2#楼塔机安装专项方案（JC5513）四川省第三建筑工程公司机械化施工分公司2013年01月16日审批表工程名称合能·珍宝琥珀方案名称JC5513塔机安装方案批准总工程师签字：年月日审核材料设备部审核：年月日质量安全部犹太人审核：年月日分公司审核：年月日安拆负责人和他突签字：年月日然方方案编制人犹太人签字：年月日机械设备安装审批表工程名称:珍宝琥珀致上级主管：现报上塔机JC5513装方案，以经我单位技术部门审查批准，详细说明和图表见附件。审批部门（章）日期：施工单位意见：施工单位（章）审批人（签字）：日期：监理单位意见：监理单位（章）审批人（签字）：日期：编制依据：1、GB/T5031-2008塔式起重机2、GB5144-2006塔式起重机安全规程3、JGJ33-2001建筑机械使用安全技术规程4、GB51/T588-2006塔式起重机安装与拆卸规则5、JGJ196-2010建筑施工塔式起重机安装、使用、拆卸安全技术规程6、GB/T13752-92塔式起重机设计规范7、成建委发【2010】256号成都市建筑起重机械安全监督管理暂行办法8、塔机安装、使用说明书第一节、工程概况：工程名称合能·珍宝琥珀项目（标段三）施工总承包工程工程地址温江区涌泉街办凤凰社区4组工程主要功能和用途该工程使用功能主要为商业和住宅，其中，12、15#楼打造为商业走廊，1#楼为专门的商业楼栋，其余楼栋一层临街为商业，二层以上为住宅。地下室主要用途为停车场子项1～3#、9～12#、15#楼及其地下室建筑面积（m2）162221㎡高度/层高（m）1#楼11.10m；2、3、11#楼95.45m；9#楼98.05m；10#楼75.85m；12、15#楼15.1m地下室：-2层3.6m；-1层5.2m（纯地下室-1层3.7m）层数地下：2层地上：1#楼2层；12、15#楼3层；2、3、9、11#楼34层；10#楼27层第二节、塔机安装位置及其平面、立面图根据现场环境条件及实际情况，塔机的安装平面位置见附图1，安装（附着）立面图见附图2。第三节、塔机的型号、编号及性能技术参数1.QTZ80（JC5513）塔机A、塔机主要技术性能参数表参数名称额定起重力矩幅度最大起重量起升速度回转速度最大最小单位KNmmmtm/minr/min800552.960—800—0.67参数名称顶升速度变幅速度电机总功率独立高度整机重量独立高度最大附着高度附着以上最大高度单位m/minm/minKWtmmm20/4038.437.6135.631.2B、塔机起重性能表工作幅度(m)3—16.1515202629.33032354045起重量(t)3.03.03.033.02.922.692.42.021.73工作幅度(m)5055起重量(t)1.51.3第四节、塔机基础选择和附着装置的设置1塔机基础的选择：塔机基础的地基承载力满足塔机出厂说明书设计基础的承载力要求，按照说明书基础图进行基础施工。2塔机的附着的设置：根据实际情况，建筑高度（含地下室）约105米，塔机需要附着6道，每道间距约14米。塔机最终最大安装高度约120米。塔机最终最大安装高度约120米。（该附着道数仅为预计附着道数，实际附着道数可根据现场实际施工进度再做调整增加。）第五节、爬升工况和附着节点详图1.爬升工况：当塔机安装高度不超过37m时，安装第1道附着，距基础顶面高度26m。当塔机安装高度达到54m时，安装第2道附着，距第1道附着14m。当塔机安装高度达到68m时，安装第3道附着，距第2道附着14m。当塔机安装高度达到82m时，安装第4道附着，距第3道附着14m。当塔机安装高度达到96m时，安装第5道附着，距第4道附着14m。当塔机安装高度达到105m时，安装第6道附着，距第5道附着14m。2．附着节点详图：2#楼附着节点详图见附图3。第六节、安装顺序和安全质量要求1塔机的安装顺序：（1）基础螺栓的预埋，基础的找平。（2）安装基础节或标准节。（3）安装套架。（4）安装套架上的平台栏杆。（5）安装回转支承和上、下支承座总成。（6）安装驾驶节及配电柜。（7）安装塔帽或撑架。（8）安装平衡臂。（9）按说明书要求安装1块的配重。（10）将地面组装的起重臂安装到确定的位置。并安装余下的4块配重。（11）检查电源，接通主机线路。（12）调整各限位装置及电气。（13）检查液压系统。（14）作好顶升前的施工准备。（15）在气候允许的情况下进行顶升作业。（16）顶升完毕后，重复检查各联接系统的正确与否和紧固件是否达到安装规范。（17）按规定载荷进行...
