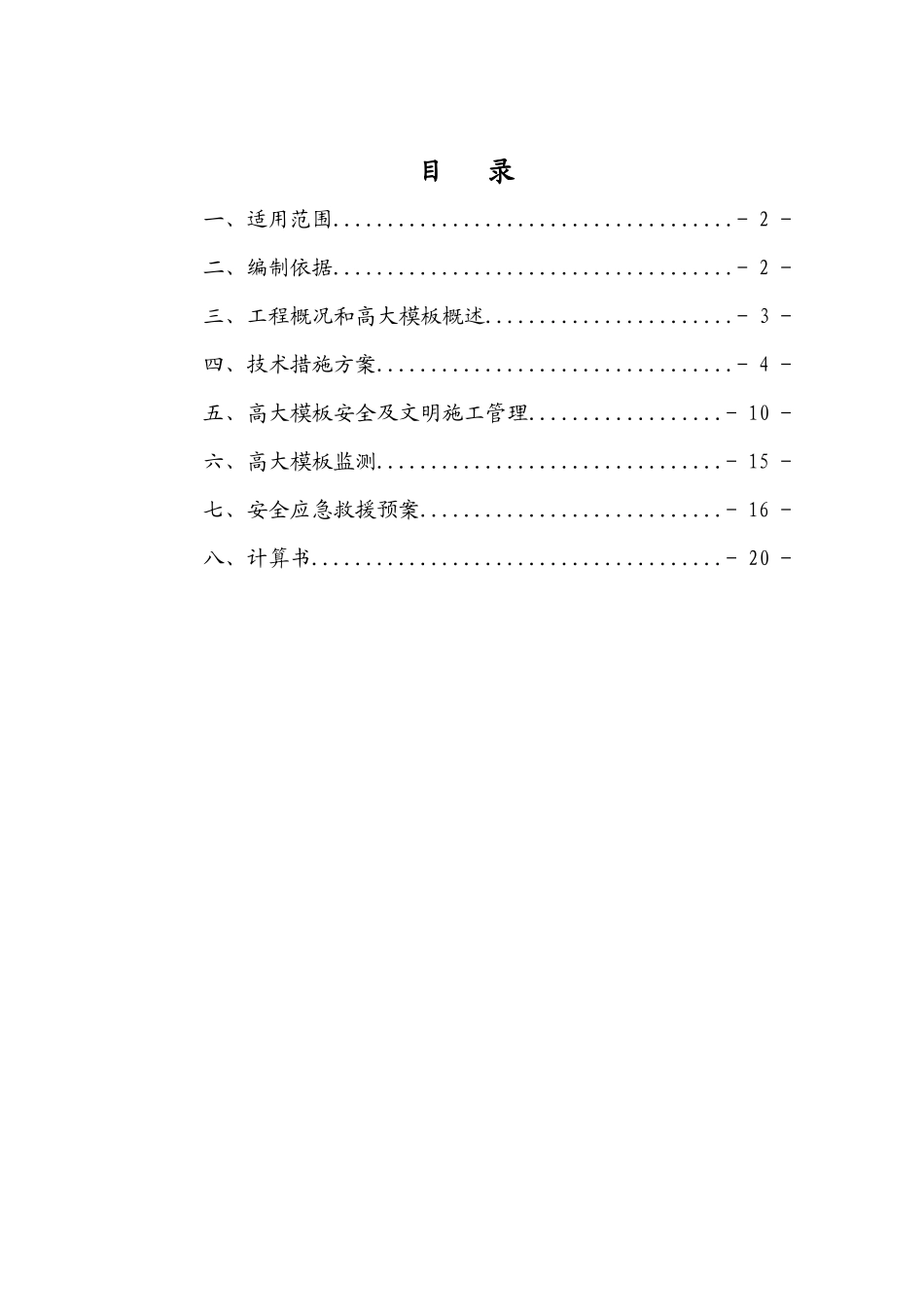

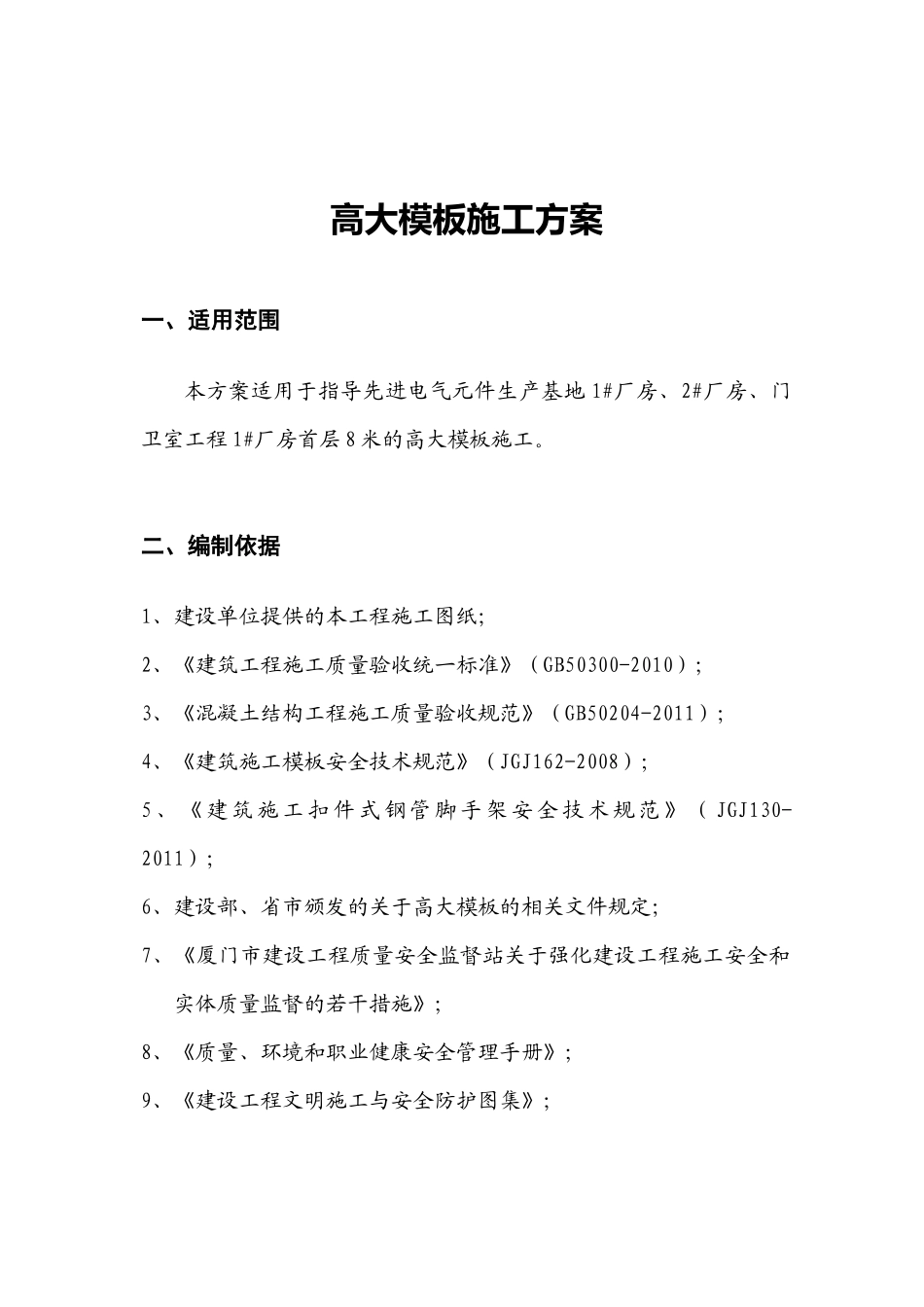

先进电气元件生产基地1#厂房、2#厂房、门卫室及地下一层高大模板施工方案编制审核审批福建森宏建设工程有限公司2013年9月29日目录一、适用范围.....................................-2-二、编制依据.....................................-2-三、工程概况和高大模板概述.......................-3-四、技术措施方案.................................-4-五、高大模板安全及文明施工管理..................-10-六、高大模板监测................................-15-七、安全应急救援预案............................-16-八、计算书......................................-20-高大模板施工方案一、适用范围本方案适用于指导先进电气元件生产基地1#厂房、2#厂房、门卫室工程1#厂房首层8米的高大模板施工。二、编制依据1、建设单位提供的本工程施工图纸；2、《建筑工程施工质量验收统一标准》（GB50300-2010）；3、《混凝土结构工程施工质量验收规范》（GB50204-2011）；4、《建筑施工模板安全技术规范》（JGJ162-2008）；5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；6、建设部、省市颁发的关于高大模板的相关文件规定；7、《厦门市建设工程质量安全监督站关于强化建设工程施工安全和实体质量监督的若干措施》；8、《质量、环境和职业健康安全管理手册》；9、《建设工程文明施工与安全防护图集》；10、《建筑施工手册》（第四版）；11、《建筑施工计算手册》。三、工程概况和高大模板概述3.1工程总体概况3.1.1、地理位置本工程位于厦门市翔安工业园区市头二期，由蓓生（厦门）电气有限公司兴建开发。3.1.２、建筑、结构概况本标段由2栋多层框架结构厂房及1栋门卫室组成，总建筑面积11362.07。其中㎡1号厂房为地上三层，室内外高差为150mm，建筑物高度20.15m；2号厂房为地上五层，室内外高差为300mm，建筑物高度22.6m；门卫室为地上一层，室内外高差为150mm，建筑物高度3,45m。本工程1号厂房、2号厂房±0.00相当于绝对标高值17.5m，门卫室±0.00相当于绝对标高值18.4m。采用现浇钢筋混凝土框架结构，结构安全等级二级；地基基础设计等级丙级；抗震设防类别丙类，抗震等级三级；耐火等级二级。3.2高大模板概述本工程1#厂房首层为一区域面积约2466.73㎡，距离支撑点高度8米(支撑点为一层楼板面)的梁板区域。建设部下发的相关文件规定：水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统属于高大模板，且需要进行专家论证。本工程上述区域属于水平混凝土模板支撑系统高度为8米，故而需要编制专项方案并经过专家论证。四、技术措施方案4.1施工准备4.1.1材料要求及准备1）钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《碳素结构钢》(GB/T700-2006)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2）钢管选用外径48.3mm，壁厚3.6mm的钢管。立杆、大横杆和斜杆的长度为6m，小横杆长度统一为1.5m。3）根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、毛刺、氧化皮等，要清除干净。4）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6）钢管及扣件表面应进行防锈处理。7）钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。8）立杆、横杆钢管采用暗红色，剪刀撑钢管采用红白相间色，扣件刷暗红色防锈漆。4.1.2机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角4.1.3技术准备施工前应按要求向木工作好技术交底，如人员...
