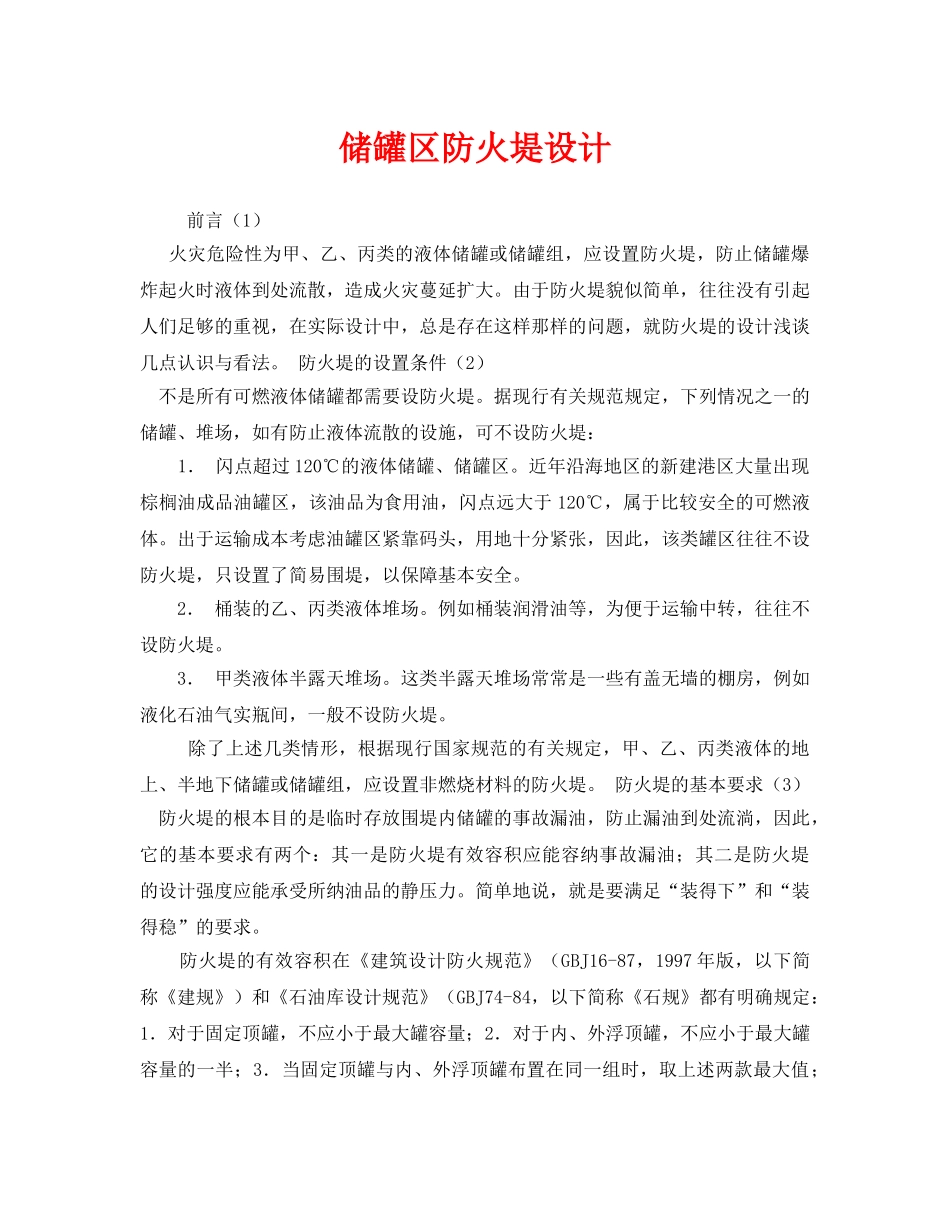

储罐区防火堤设计前言（1）火灾危险性为甲、乙、丙类的液体储罐或储罐组，应设置防火堤，防止储罐爆炸起火时液体到处流散，造成火灾蔓延扩大。由于防火堤貌似简单，往往没有引起人们足够的重视，在实际设计中，总是存在这样那样的问题，就防火堤的设计浅谈几点认识与看法。防火堤的设置条件（2）不是所有可燃液体储罐都需要设防火堤。据现行有关规范规定，下列情况之一的储罐、堆场，如有防止液体流散的设施，可不设防火堤：1．闪点超过120℃的液体储罐、储罐区。近年沿海地区的新建港区大量出现棕榈油成品油罐区，该油品为食用油，闪点远大于120℃，属于比较安全的可燃液体。出于运输成本考虑油罐区紧靠码头，用地十分紧张，因此，该类罐区往往不设防火堤，只设置了简易围堤，以保障基本安全。2．桶装的乙、丙类液体堆场。例如桶装润滑油等，为便于运输中转，往往不设防火堤。3．甲类液体半露天堆场。这类半露天堆场常常是一些有盖无墙的棚房，例如液化石油气实瓶间，一般不设防火堤。除了上述几类情形，根据现行国家规范的有关规定，甲、乙、丙类液体的地上、半地下储罐或储罐组，应设置非燃烧材料的防火堤。防火堤的基本要求（3）防火堤的根本目的是临时存放围堤内储罐的事故漏油，防止漏油到处流淌，因此，它的基本要求有两个：其一是防火堤有效容积应能容纳事故漏油；其二是防火堤的设计强度应能承受所纳油品的静压力。简单地说，就是要满足“装得下”和“装得稳”的要求。防火堤的有效容积在《建筑设计防火规范》（GBJ16-87，1997年版，以下简称《建规》）和《石油库设计规范》（GBJ74-84，以下简称《石规》都有明确规定：1．对于固定顶罐，不应小于最大罐容量；2．对于内、外浮顶罐，不应小于最大罐容量的一半；3．当固定顶罐与内、外浮顶罐布置在同一组时，取上述两款最大值；4．对于半地下油罐，规定同上，但油罐容量按其高出地面那部分与容量计算。另外，《建规》和《石规》都规定，防火堤的实际高度（H）应比计算高度（Hj）高出0.2m，也就是说，防火堤的有效容积是指防火堤0.2m以下的实际容积，即H=Hj+0.2（m）。防火堤的尺寸设计（4）防火堤的尺寸设计，就是要确定防火堤的长（L）、宽（W）、高（H）的实际数值。总的要求是符合有效容积要求即可，这个问题貌似简单，实际上很多问题值得推敲。1．防火堤的高度（H）：《建规》的规定是1.0m≤H≤1.6m；《石规》的规定是1.0m≤H≤2.2m；两者不尽一致，笔者认为应该采用《建规》的规定。我国消防队员的平均身高在1.7m左右，1.6m已是消防队员平视的极限高度，为使灭火人员易于观察防火堤内的情况，应当控制防火堤的高度在1.6m左右，这时计算高度Hj=1.6-0.2=1.4m。有时候，由于受用地面积限制，不得不收缩防火堤长（L）、宽（W）尺寸，迫使防火堤高度（H）超过1.6m时，如何处置？笔者建议在设计时降低防火堤内的地坪标高，这样既提高了防火堤的有效容积又无需扩大防火堤面积。这种做法不但加强了防火堤的结构稳定，而且还使防火堤外的消防车道也构成第二道防火堤，提高储罐区的安全系数。对于储存量在数十万立方米的大型储罐区，这种方法尤其值得推荐，其积极意义十分显著。2．防火堤的长（L）、宽（W）：据上所述，防火堤的高度在1.0m-1.6m之间选择一个合适数据后，就可以根据防火堤的有效容积经计算确定防火堤的长与宽尺寸。同时，在确定防火堤的长与宽以及防火堤本身的截面尺寸时，还应综合考虑以下两个因素：①防火堤内坡基脚线至立式罐的距离不应小于罐高的一半，至卧式罐的距离不应小于3m；②防火堤外坡基脚线至消防车道的间距宜为5m，至其他建构筑物不应小于10m，或执行其他规范另有规定的较大值。防火隔堤的设计（5）对于沸溢性液体地上、半地下储罐，《建规》规定每个储罐应设一个防火堤或防火隔堤，而《石规》规定每个隔堤内不应超过两个，两部规范的要求不尽相同。沸溢性液体一般指含水率在0.3%-0.4%的油品，常见的有原油、渣油、重油等，由于这些油品的含水率较高，自由水在火灾的高温作用下汽化，体积急剧膨胀，将浮在上面的着火油品抛出罐体，发生可怕的沸溢现象。油品沸溢会造成火灾蔓延扩大，因此要设防火堤...
