《安全管理论文》之谈建筑结构火灾后的检测与加固 VIP专享VIP免费

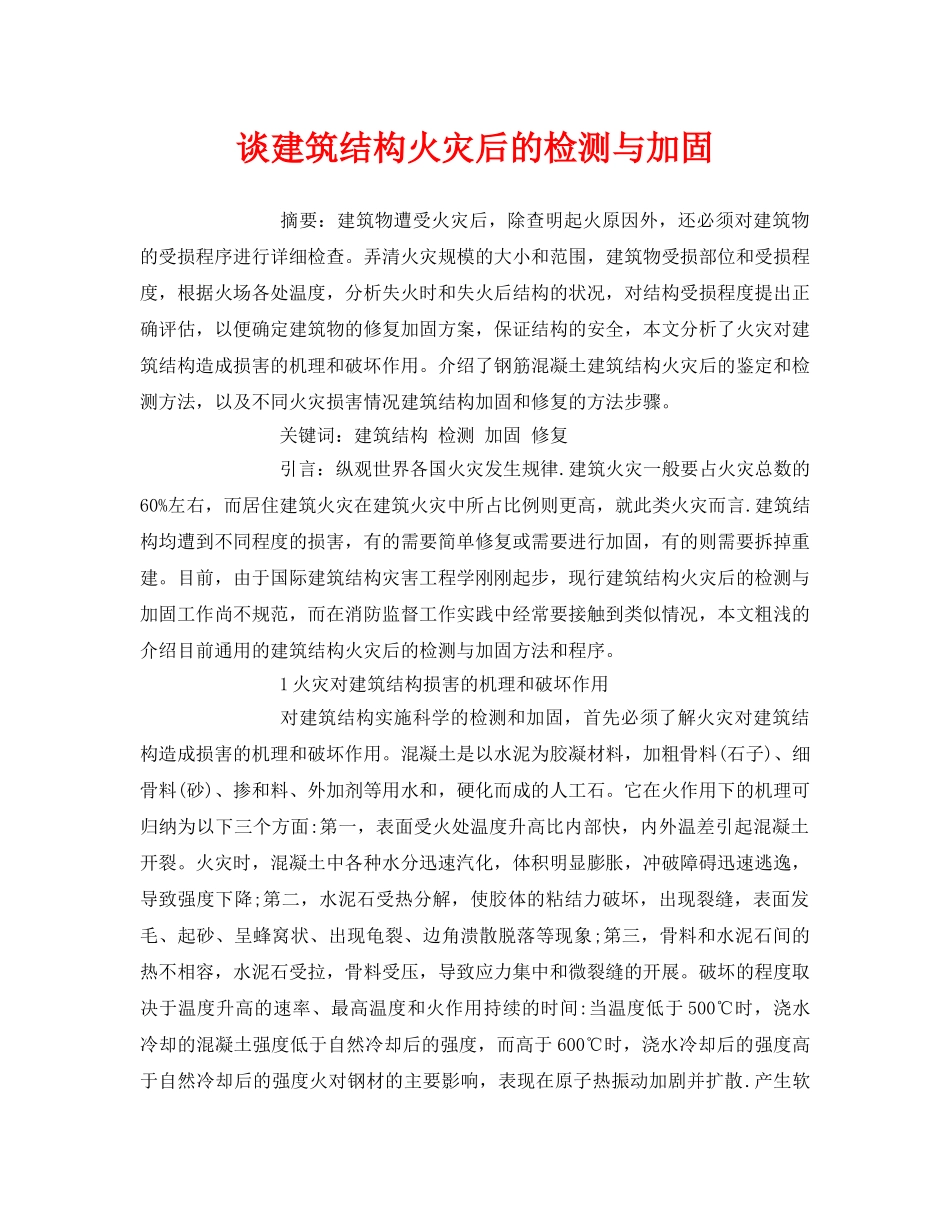

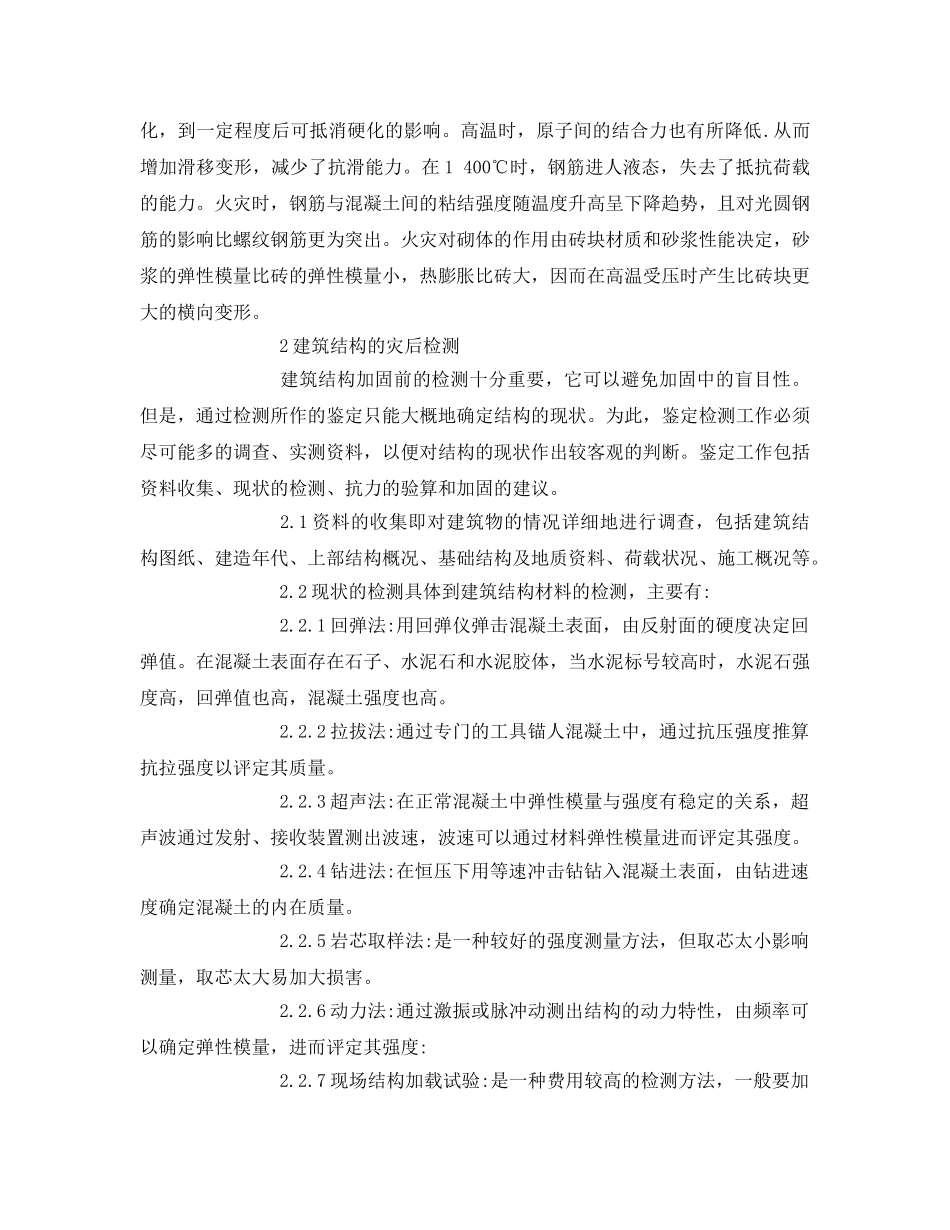

谈建筑结构火灾后的检测与加固摘要：建筑物遭受火灾后，除查明起火原因外，还必须对建筑物的受损程序进行详细检查。弄清火灾规模的大小和范围，建筑物受损部位和受损程度，根据火场各处温度，分析失火时和失火后结构的状况，对结构受损程度提出正确评估，以便确定建筑物的修复加固方案，保证结构的安全，本文分析了火灾对建筑结构造成损害的机理和破坏作用。介绍了钢筋混凝土建筑结构火灾后的鉴定和检测方法，以及不同火灾损害情况建筑结构加固和修复的方法步骤。关键词：建筑结构检测加固修复引言：纵观世界各国火灾发生规律.建筑火灾一般要占火灾总数的60%左右，而居住建筑火灾在建筑火灾中所占比例则更高，就此类火灾而言.建筑结构均遭到不同程度的损害，有的需要简单修复或需要进行加固，有的则需要拆掉重建。目前，由于国际建筑结构灾害工程学刚刚起步，现行建筑结构火灾后的检测与加固工作尚不规范，而在消防监督工作实践中经常要接触到类似情况，本文粗浅的介绍目前通用的建筑结构火灾后的检测与加固方法和程序。1火灾对建筑结构损害的机理和破坏作用对建筑结构实施科学的检测和加固，首先必须了解火灾对建筑结构造成损害的机理和破坏作用。混凝土是以水泥为胶凝材料，加粗骨料(石子)、细骨料(砂)、掺和料、外加剂等用水和，硬化而成的人工石。它在火作用下的机理可归纳为以下三个方面:第一，表面受火处温度升高比内部快，内外温差引起混凝土开裂。火灾时，混凝土中各种水分迅速汽化，体积明显膨胀，冲破障碍迅速逃逸，导致强度下降;第二，水泥石受热分解，使胶体的粘结力破坏，出现裂缝，表面发毛、起砂、呈蜂窝状、出现龟裂、边角溃散脱落等现象;第三，骨料和水泥石间的热不相容，水泥石受拉，骨料受压，导致应力集中和微裂缝的开展。破坏的程度取决于温度升高的速率、最高温度和火作用持续的时间:当温度低于500℃时，浇水冷却的混凝土强度低于自然冷却后的强度，而高于600℃时，浇水冷却后的强度高于自然冷却后的强度火对钢材的主要影响，表现在原子热振动加剧并扩散.产生软化，到一定程度后可抵消硬化的影响。高温时，原子间的结合力也有所降低.从而增加滑移变形，减少了抗滑能力。在1400℃时，钢筋进人液态，失去了抵抗荷载的能力。火灾时，钢筋与混凝土间的粘结强度随温度升高呈下降趋势，且对光圆钢筋的影响比螺纹钢筋更为突出。火灾对砌体的作用由砖块材质和砂浆性能决定，砂浆的弹性模量比砖的弹性模量小，热膨胀比砖大，因而在高温受压时产生比砖块更大的横向变形。2建筑结构的灾后检测建筑结构加固前的检测十分重要，它可以避免加固中的盲目性。但是，通过检测所作的鉴定只能大概地确定结构的现状。为此，鉴定检测工作必须尽可能多的调查、实测资料，以便对结构的现状作出较客观的判断。鉴定工作包括资料收集、现状的检测、抗力的验算和加固的建议。2.1资料的收集即对建筑物的情况详细地进行调查，包括建筑结构图纸、建造年代、上部结构概况、基础结构及地质资料、荷载状况、施工概况等。2.2现状的检测具体到建筑结构材料的检测，主要有:2.2.1回弹法:用回弹仪弹击混凝土表面，由反射面的硬度决定回弹值。在混凝土表面存在石子、水泥石和水泥胶体，当水泥标号较高时，水泥石强度高，回弹值也高，混凝土强度也高。2.2.2拉拔法:通过专门的工具锚人混凝土中，通过抗压强度推算抗拉强度以评定其质量。2.2.3超声法:在正常混凝土中弹性模量与强度有稳定的关系，超声波通过发射、接收装置测出波速，波速可以通过材料弹性模量进而评定其强度。2.2.4钻进法:在恒压下用等速冲击钻钻入混凝土表面，由钻进速度确定混凝土的内在质量。2.2.5岩芯取样法:是一种较好的强度测量方法，但取芯太小影响测量，取芯太大易加大损害。2.2.6动力法:通过激振或脉冲动测出结构的动力特性，由频率可以确定弹性模量，进而评定其强度:2.2.7现场结构加载试验:是一种费用较高的检测方法，一般要加到超过设计荷载的5%~10%，但要小于极限荷载，否则易引起结构损坏。2.2.8敲击法:回弹法和钻芯法是基本的检测方法，可以定量地测出混凝土的强度变化数值。由于这两种方法的检测点有限，而结构各部位的火...
