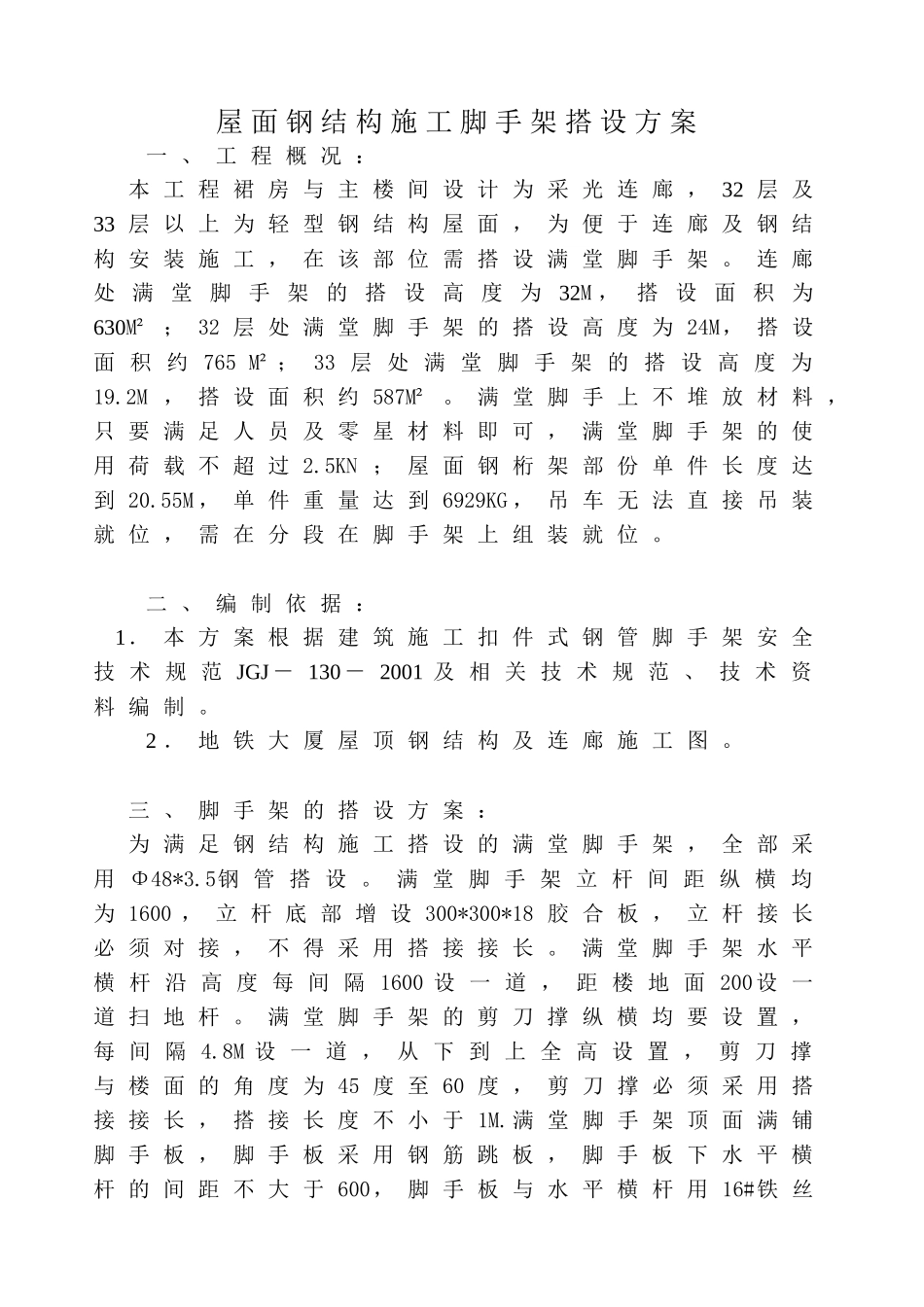

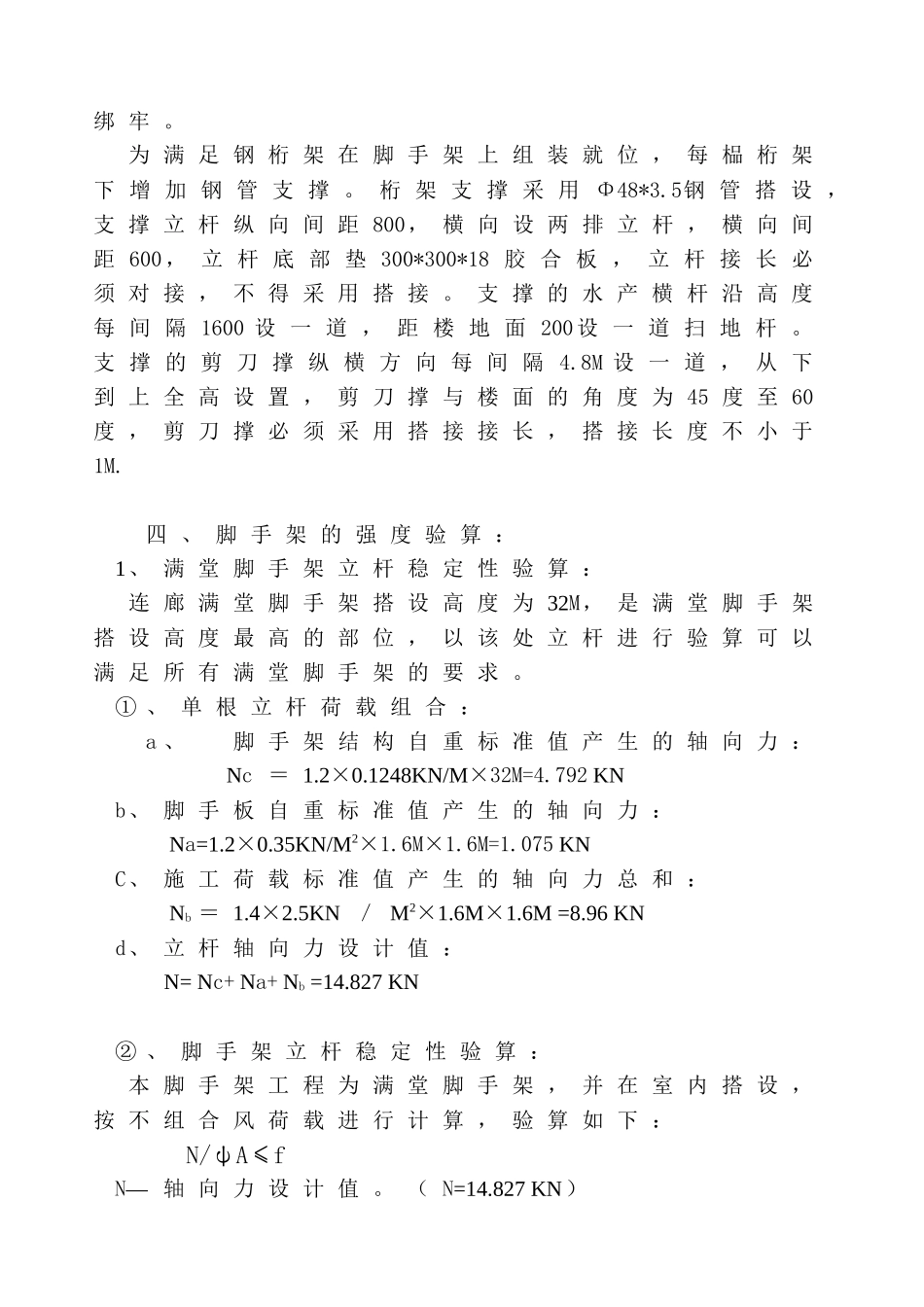

屋面钢结构施工脚手架搭设方案一、工程概况：本工程裙房与主楼间设计为采光连廊，32层及33层以上为轻型钢结构屋面，为便于连廊及钢结构安装施工，在该部位需搭设满堂脚手架。连廊处满堂脚手架的搭设高度为32M，搭设面积为630M²；32层处满堂脚手架的搭设高度为24M，搭设面积约765M²；33层处满堂脚手架的搭设高度为19.2M，搭设面积约587M²。满堂脚手上不堆放材料，只要满足人员及零星材料即可，满堂脚手架的使用荷载不超过2.5KN；屋面钢桁架部份单件长度达到20.55M，单件重量达到6929KG，吊车无法直接吊装就位，需在分段在脚手架上组装就位。二、编制依据：1．本方案根据建筑施工扣件式钢管脚手架安全技术规范JGJ－130－2001及相关技术规范、技术资料编制。2．地铁大厦屋顶钢结构及连廊施工图。三、脚手架的搭设方案：为满足钢结构施工搭设的满堂脚手架，全部采用Φ48*3.5钢管搭设。满堂脚手架立杆间距纵横均为1600，立杆底部增设300*300*18胶合板，立杆接长必须对接，不得采用搭接接长。满堂脚手架水平横杆沿高度每间隔1600设一道，距楼地面200设一道扫地杆。满堂脚手架的剪刀撑纵横均要设置，每间隔4.8M设一道，从下到上全高设置，剪刀撑与楼面的角度为45度至60度，剪刀撑必须采用搭接接长，搭接长度不小于1M.满堂脚手架顶面满铺脚手板，脚手板采用钢筋跳板，脚手板下水平横杆的间距不大于600，脚手板与水平横杆用16#铁丝绑牢。为满足钢桁架在脚手架上组装就位，每榀桁架下增加钢管支撑。桁架支撑采用Φ48*3.5钢管搭设，支撑立杆纵向间距800，横向设两排立杆，横向间距600，立杆底部垫300*300*18胶合板，立杆接长必须对接，不得采用搭接。支撑的水产横杆沿高度每间隔1600设一道，距楼地面200设一道扫地杆。支撑的剪刀撑纵横方向每间隔4.8M设一道，从下到上全高设置，剪刀撑与楼面的角度为45度至60度，剪刀撑必须采用搭接接长，搭接长度不小于1M.四、脚手架的强度验算：1、满堂脚手架立杆稳定性验算：连廊满堂脚手架搭设高度为32M，是满堂脚手架搭设高度最高的部位，以该处立杆进行验算可以满足所有满堂脚手架的要求。①、单根立杆荷载组合：a、脚手架结构自重标准值产生的轴向力：Nc＝1.2×0.1248KN/M×32M=4.792KNb、脚手板自重标准值产生的轴向力：Na=1.2×0.35KN/M2×1.6M×1.6M=1.075KNC、施工荷载标准值产生的轴向力总和：Nb＝1.4×2.5KN／M2×1.6M×1.6M=8.96KNd、立杆轴向力设计值：N=Nc+Na+Nb=14.827KN②、脚手架立杆稳定性验算：本脚手架工程为满堂脚手架，并在室内搭设，按不组合风荷载进行计算，验算如下：N/ψA≤fN—轴向力设计值。（N=14.827KN）A—立杆截面面积。（A=489mm²）f—钢材的抗压强度设计值。（f=205N/mm²）ψ—轴心受压构件的稳定系数，根据长细比λ=116.962，由JGJ130-2001附录C表得ψ=0.478λ—长细比，λ=lo/i=184.8÷1.58=116.962lo—计算长度，lo=kh=1.155×1.6m=1.848m=184.8cmk—计算长度附加系数.(k=1.155)h—立杆步距.(h=1.6m)i—截面回转半径，（i=1.58cm） N/ψA=14.827×10³/0.478×489=63.433N/mm²
