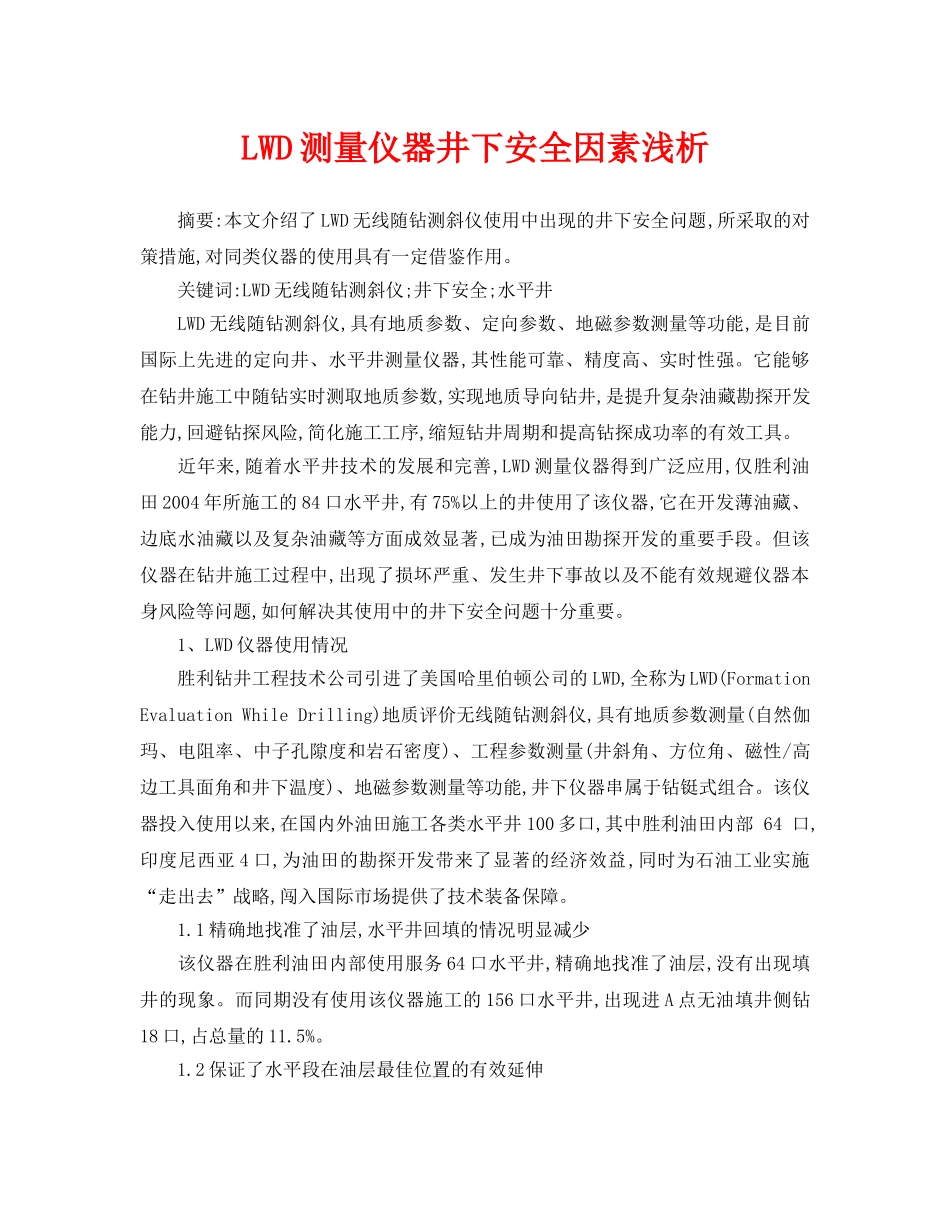

LWD测量仪器井下安全因素浅析摘要:本文介绍了LWD无线随钻测斜仪使用中出现的井下安全问题,所采取的对策措施,对同类仪器的使用具有一定借鉴作用。关键词:LWD无线随钻测斜仪;井下安全;水平井LWD无线随钻测斜仪,具有地质参数、定向参数、地磁参数测量等功能,是目前国际上先进的定向井、水平井测量仪器,其性能可靠、精度高、实时性强。它能够在钻井施工中随钻实时测取地质参数,实现地质导向钻井,是提升复杂油藏勘探开发能力,回避钻探风险,简化施工工序,缩短钻井周期和提高钻探成功率的有效工具。近年来,随着水平井技术的发展和完善,LWD测量仪器得到广泛应用,仅胜利油田2004年所施工的84口水平井,有75%以上的井使用了该仪器,它在开发薄油藏、边底水油藏以及复杂油藏等方面成效显著,已成为油田勘探开发的重要手段。但该仪器在钻井施工过程中,出现了损坏严重、发生井下事故以及不能有效规避仪器本身风险等问题,如何解决其使用中的井下安全问题十分重要。1、LWD仪器使用情况胜利钻井工程技术公司引进了美国哈里伯顿公司的LWD,全称为LWD(FormationEvaluationWhileDrilling)地质评价无线随钻测斜仪,具有地质参数测量(自然伽玛、电阻率、中子孔隙度和岩石密度)、工程参数测量(井斜角、方位角、磁性/高边工具面角和井下温度)、地磁参数测量等功能,井下仪器串属于钻铤式组合。该仪器投入使用以来,在国内外油田施工各类水平井100多口,其中胜利油田内部64口,印度尼西亚4口,为油田的勘探开发带来了显著的经济效益,同时为石油工业实施“走出去”战略,闯入国际市场提供了技术装备保障。1.1精确地找准了油层,水平井回填的情况明显减少该仪器在胜利油田内部使用服务64口水平井,精确地找准了油层,没有出现填井的现象。而同期没有使用该仪器施工的156口水平井,出现进A点无油填井侧钻18口,占总量的11.5%。1.2保证了水平段在油层最佳位置的有效延伸根据LWD仪器测量的地层变化情况,实时调整轨迹,最大限度地保证井眼轨迹在油层最佳位置穿行,有42口井在进入A点或水平段钻进中因油层层位变化,调整轨迹到油层最佳位置,占用LWD施工水平井的65.3%,充分体现了LWD在水平井施工中所发挥的重要作用,水平井的成功率大大提高。1.3水平井的施工水平得到提高水平井的轨迹控制精度达到了纵向±0.5m、横向±5m,在原来纵向±2m、横向±10m的基础上有了大幅度提高。施工工艺技术有了较大进步,形成了油藏、地质、采油、钻井的快速反映机制,减少了水平井中间电测等施工环节,提高了钻井速度,减少了油层受污染的时间。2、存在的井下安全问题LWD仪器在水平井施工过程中,仪器使用发生井下事故和损坏严重以及不能有效规避风险等问题。1.1仪器使用发生井下事故仪器使用多次发生卡、落事故。自2002年以来,LWD仪器在水平井施工共出现4次严重的井下卡落事故。其中两次断钻具事故:H10-平2井和Z17-平516井断钻具事故;两次严重卡钻事故:H90-平2井粘卡卡钻事故和GD8-平3井压差卡钻事故。上述4次井下事故中,造成两套LWD仪器落井,另外两套受到严重损害。1.2仪器损坏严重仪器部分配件冲蚀损坏严重。LWD仪器投入使用以来,部分配件冲蚀损坏严重。同国际市场和国内其他油田使用情况相比,备件报废速度快,消耗数量大。仪器电阻率短节维修频繁,LWD仪器的电阻率短节接收极损坏严重,自2000年以来共送美国维修5次,每次的维修费用为6万美元左右。1.3缺乏风险机制缺乏合理的风险共担机制,井下仪器的作业风险全部由服务方一家承担。3、原因分析3.1造斜率偏高;3.2钻井液性能达不到仪器使用要求;3.3技术措施得不到落实;3.4高风险不能承担。4、国际市场以及其他油田经验该仪器先后在卡塔尔、印度尼西亚等国际市场,以及大庆、冀东、新疆等油田外部市场进行水平井技术服务。由于甲方对造斜率和泥浆性能的控制有合理的机制约束,技术措施落实到位,因此,较少发生仪器的意外损害。例如:卡塔尔项目已经运作了4年,除密封圈、固定螺丝外等消耗件外,未补充配件;2004年大庆、冀东油田已累计完成14口水平井,未发生一起井下安全事故,零配件也未明显消耗。5、对策措施5.1严格控制造斜率增大水平井靶前位移,严格控制设计造斜率在25°/100m以下。科学、合理的选择动力钻具,严格控...
