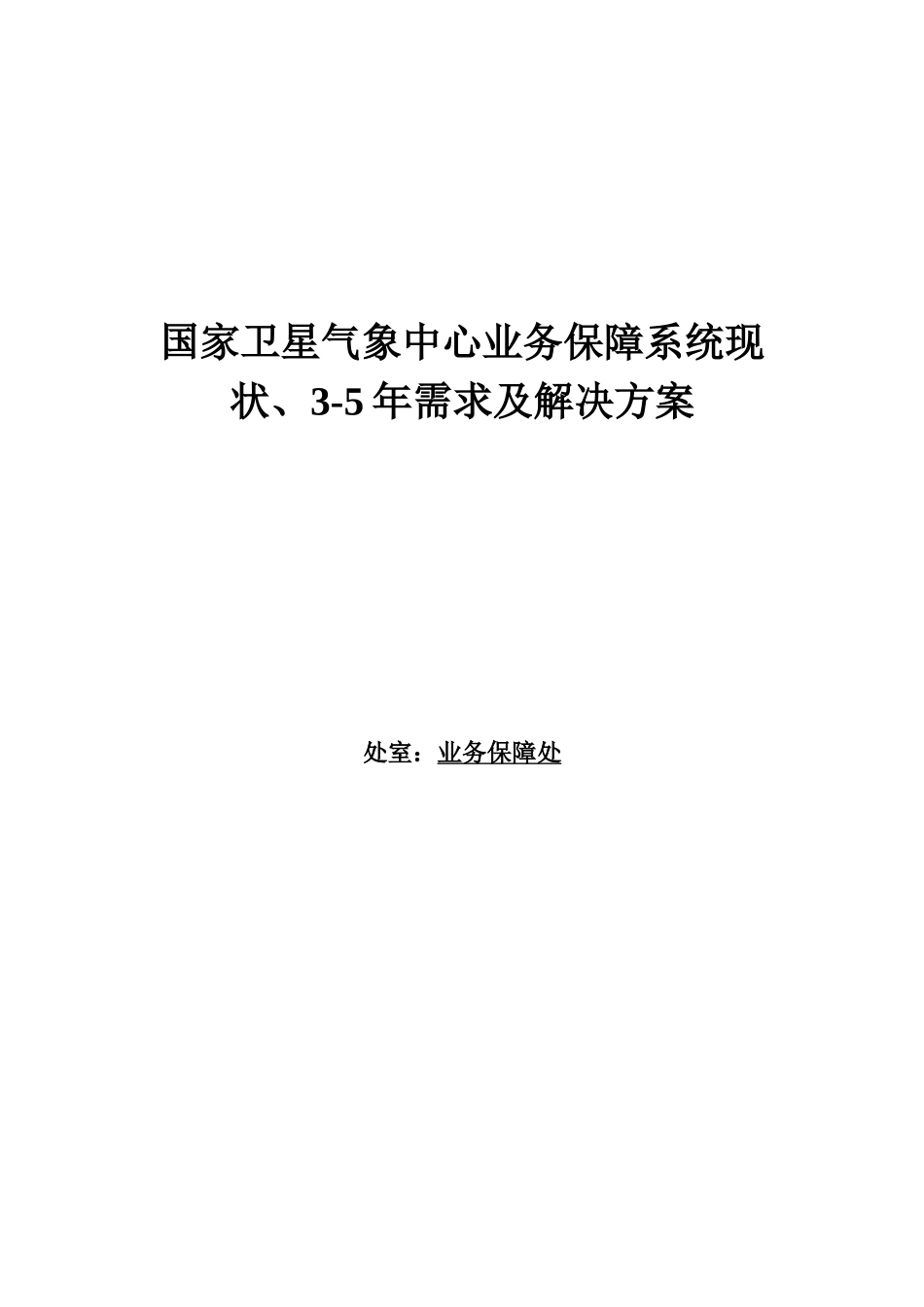

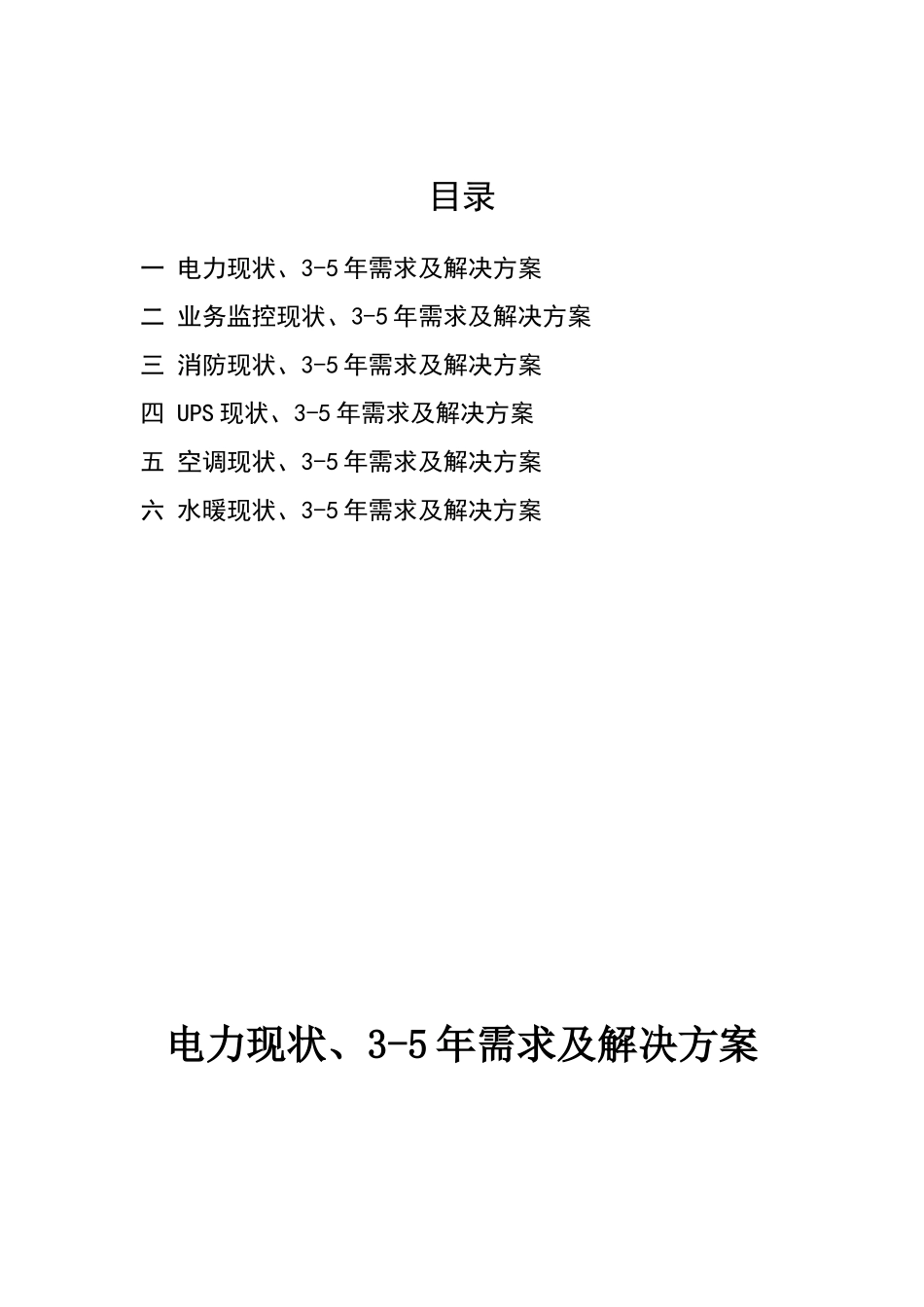

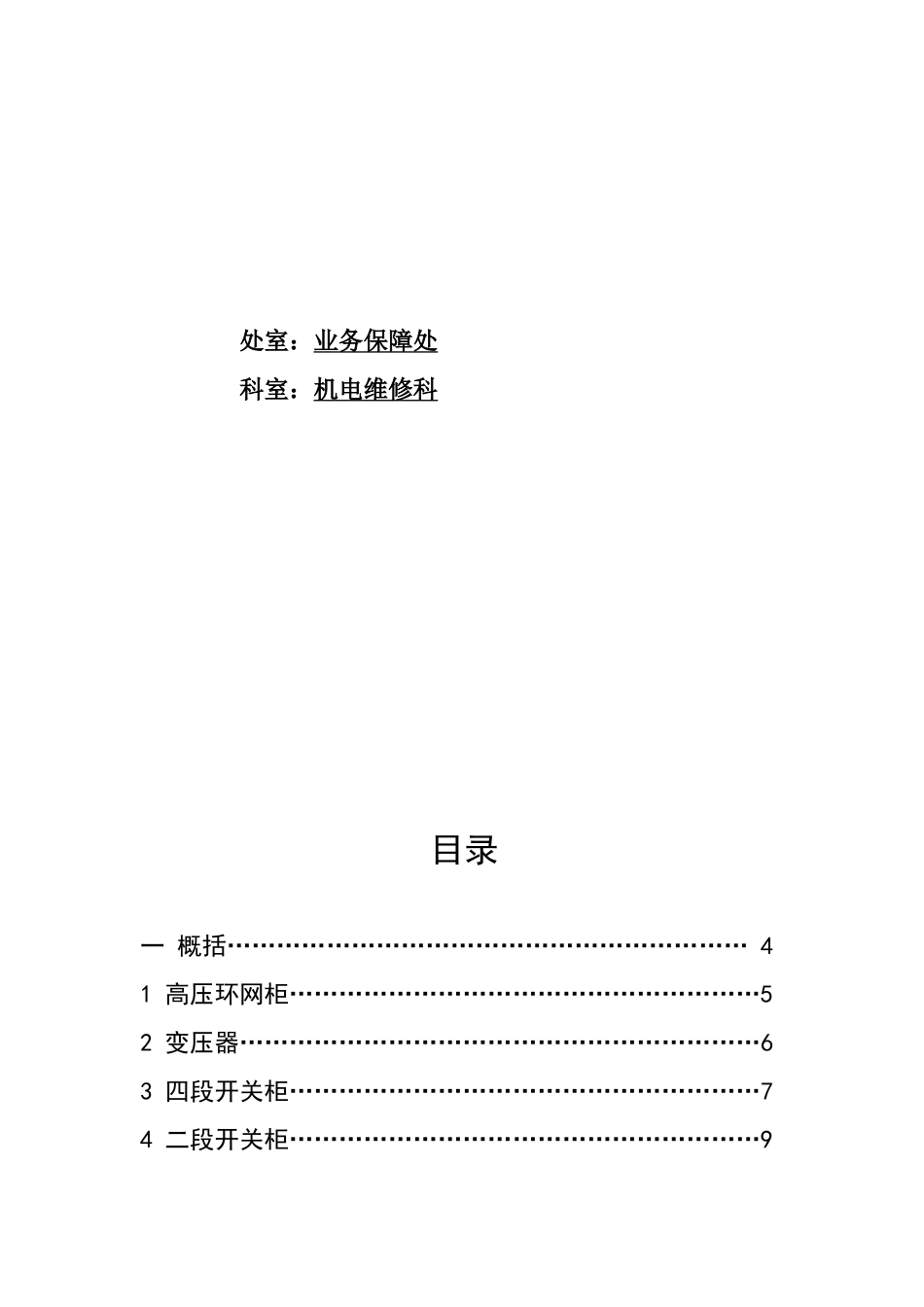

国家卫星气象中心业务保障系统现状、3-5年需求及解决方案处室：业务保障处目录一电力现状、3-5年需求及解决方案二业务监控现状、3-5年需求及解决方案三消防现状、3-5年需求及解决方案四UPS现状、3-5年需求及解决方案五空调现状、3-5年需求及解决方案六水暖现状、3-5年需求及解决方案电力现状、3-5年需求及解决方案处室：业务保障处科室：机电维修科目录一概括………………………………………………………41高压环网柜…………………………………………………52变压器………………………………………………………63四段开关柜…………………………………………………74二段开关柜…………………………………………………9二卫星中心电力现状………………………………………101用电情况…………………………………………………102四段平面图………………………………………………113二段平面图………………………………………………124变压器所带负载…………………………………………135变压器负载状态…………………………………………146四段开关柜负载详细……………………………………177二段开光柜负载详细……………………………………19三正在进行的电力改造……………………………………211改造新增设备……………………………………………212改造后变压器所带负载…………………………………223改造后变压器负载状态…………………………………23四电力3-5年需求及解决方案……………………………251照明线路改造……………………………………………252二段UPS配电柜线路改造………………………………253电梯更换…………………………………………………254未来可承受增加负载量估算……………………………26一概括目前中心供电系统涉及的设备有：三组高压环网柜、三台变压器、四段27台开关柜、三组电容柜、二段17台开关柜。负责卫星中心主楼、一层、二层、三层各机房及附属设施的电力供应，详见中心供电概括图。中心概况图（现状）1高压环网柜中心所使用的四台高压环网柜全部为ABB牌SF6型高压环网柜，于2005年投入使用，设计寿命为30年。设备特点：高可靠性、安全性、智能性、紧凑性，受环境影响小。高压电缆高压环网柜变压器低压配电柜主要业务0#2#1#0#2#1#联络联络AA7AA12AA19AA20AA3AA2AA1AA27AA5风云三号机房风云二号机房风云二号03批机房高压环网柜实景图技术参数：符合标准：IEC60694环境温度：-40度~40度相对湿度：小于95%额定电压：12KV额定电流：630ASF6气体压力：1.4bar燃弧试验：20KA1S防护等级：SF6气室IP67熔断器筒IP67开关柜外壳IP67短时耐压：50KV/1min冲击耐压：125KV2变压器中心所使用的三台变压器均为海南金盘牌，型号为SCB10-1250/10,D,Yn11,于2008年投入使用，使用寿命为15年，变压器采用“Δ/Y”连接方式，中性点接地。设备特点：局放小、噪音低、损耗小、散热性能好，防潮能力强、抗突发短路能力强、过载能力大。变压器实景图技术参数：额定容量：1250KVA额定电压：高压10KV低压400V额定电流：1804A相数：三相频率：50HZ绝缘等级：F级防护等级：IP23环境温度：-30度~40度相对湿度：95%3四段开关柜中心四段所使用的开关柜均为默勒6000型（柜体以及闸开关），于2005年投入使用。设备特点：专有技术，结构坚固，操作简便，技术先进，生产工艺成熟可靠，结构紧凑，便于安装和维护，当今最先进水平的模块化智能化配电系统，以及优良的品质。四段开关柜实景图技术参数：符合标准：IEC/EN60439-1，VDE0660，Part500/1994，GB7251.1-1997安装条件：室内防护等级：IP54环境温度：-5度~40度相对湿度：93%（40度）额定电压：400V额定绝缘电压：1000V额定频率：50HZ~60HZ短时耐压：3000V/1min冲击耐压：8KV主母排额定短时间耐受电流：Max100KA/1s4二段开关柜中心二段所使用的开关柜外壳均为MZS型开关柜，闸开关分为ABB及常熟两个牌子。MZS开关柜特点：结构紧凑、全部选用标准模块方便设计，具有防电弧设计，设备更新改进方便，独特的机械锁定机构，设备运行连续性可靠性高。MZS型开关柜实景图技术参数：符合标准：IEC/EN60439-1，VDE0660，Part500/1994，GB7251...
